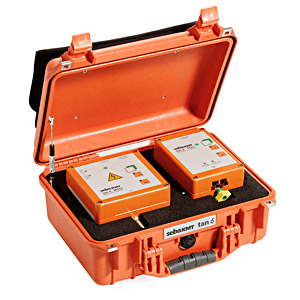

Tan Delta

Система интегральной диагностики кабелей и определения степени их старения.

Достоинства прибора Tan Delta

  • Очень высокая точность измерений
  • Коррекция тока утечки для точности измерения
  • Независим от множественных заземлений
  • Простое управление easyGO

Принцип работы

Измерительная приставка Tan Delta позволяет осуществлять точное определение состояния кабеля. Интегральные эффекты старения, как напр. степень влажности или наличие водяных триингов могут быть распознаны и оценены, что делает приставку TanDelta идеальным инструментом контроля состояния кабеля.

Измерительная приставка Tan Delta может использоваться как переносная система в комбинации с системами VLF Sinus роизводства Seba KMT или в комбинации с интегрированными испытательными системами VLFSinus являться частью диагностической лаборатории.

Системой достигается очень высокая степень точности измерений благодаря тому, что она измеряет прямо на высоковольтном потенциале и измерительная головка может быть очень близко расположена к испытуемому объекту.

Соединение между измерительным модулем и ноутбуком осуществляется посредством радиосвязи и достигает расстояния 75 м.

Программное обеспечение EasyGo упрощает управление системой и протоколирование результатов. Особенно здесь хотелось бы выделить установку последовательности действий, которая осуществляется просто и интуитивно

Во время измерения форма напряжения и фактор потерь tanб графически представляются в реальном времени, что позволяет своевременно распознать кабель с изоляцией в критическом состоянии и минимизировать испытательное напряжение.

Все достоинства системы

  • Очень высокая точность измерений
  • Опциональная коррекция тока утечки
  • Программное обеспечение easyGO
  • Высокая дальность радиосвязи
  • Измерение на высоковольтном потенциале
  • Портативная и легкая

 Технические данные

 Диапазон измерений tan б

 Диапазон измерений

1 x 10-4 ... 1 x 100

 Точность измерений

1 x 10-4

 Разрешение

1 x 10-5

 Частота

0,01 Гц ... 10 Гц

 Испытательная  емкость

2 нФ ... 3 мкФ

соответствует 10 м ... 15 км кабеля с VPE-изоляцией

 Диапазон измерений тока

 Измерительный  модуль (MDU)

1 мкА ... 25 мА

 Токосъемный  модуль (TCU)

1 мкА ... 1 мА

 Сопротивление изоляции

 Диапазон измерений

1 MQ ... 10 TQ

 Питание

 Измерительный  модуль/  токосъемный модуль

Питание от батарей

Блок зарядки

90 В ... 240 В, 50/60 Гц AC(через сетевой кабель) или 12 В DC

 Продолжительность работы

 Измерительный  модуль (MDU)

16 ч (при работе с TCU) 32 ч (при работе без TCU)

 Токосъемный  модуль  (TCU)

24 ч

 Время зарядки

3,5 ч

 Рабочая температура

-25 °C ... +55 °C

 Температура  хранения

-40 °C ... +70 °C

 Вес

 Система (MDU +  TCU)с чемоданом,  штативом, кабелями  и  принадлежностями

12,25 кг

 Размеры

 Чемодан для системы

400 x 170 x 330 mm
