HVPD PDS AIR

Прибор PDS AIR предназначен для предварительной диагностики кабельных линий и электрооборудования напряжением от 3,3 до 45 кВ.

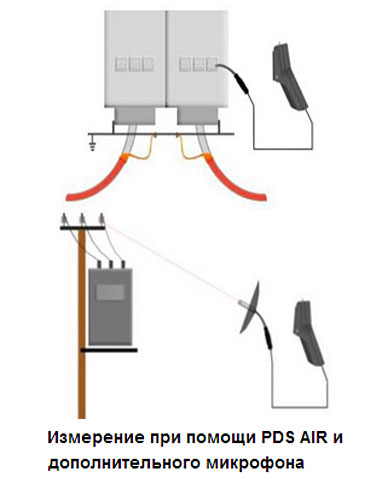

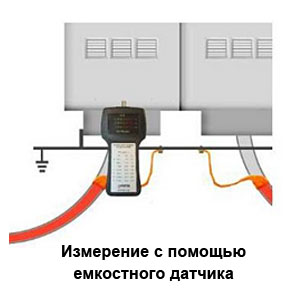

Прибор HVPD PDS AIR предназначен для предварительной диагностики кабельных линий и электрооборудования напряжением от 3,3 до 45 кВ. Прибор может быть укомплектован внешним акустическим микрофонам, позволяющим локализовать источники ЧР на расстоянии до 15 метров до диагностируемого объекта. Прибор также снабжен миниатюрным дисплеем  для точного отображения показаний емкостного датчика, предназначенного для измерения величины импульсов ЧР на поверхности электротехнического оборудования.

Приборы комплектуются следующими типами датчиков:

Индукционный датчик (HFCT) – предназначен для диагностики кабельных линий,  подключается к прибору при помощи коаксиального кабеля и устанавливается вокруг жилы кабеля или вывода экрана, регистрируя импульсы частичных разрядов, возникающих в изоляции. Датчики HFCT также используются для диагностики обмоток двигателей и генераторов. Они устанавливаются на выводах обмотки двигателя/генератора и регистрируют импульсы частичных разрядов, возникающих на витках обмотки.

Акустический датчик (AA) – предназначен для  диагностики электротехнического оборудования, интегрирован в корпус прибора и регистрирует амплитуду акустического сигнала, вызываемого разрядом. Для регистрации акустического сигнала в ячейке прибор располагается на ее поверхности, в местах где сигнал может свободно проходить сквозь отверстия для вентиляции.

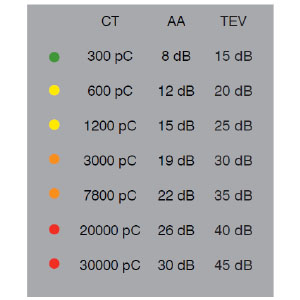

Верхняя панель прибора отражает величину разряда измеренного каждым датчиком, а нижняя панель -содержит информацию о уровнях критичности их величины.

PDSurveyor

PDS AIR

Панель отображения

Индикаторы

Индикаторы и экран

Датчик HFCT, подключение

BNC

Сопротивление HFCT

50 Ом

HFCT точность

10%

HFCT диапазон

100 кГц-20 МГц

Датчик TEV, подключение

встроенный

TEV точность

1Дб

TEV диапазон

5-70 МГц

Датчик AA, подключение

встроенный

AA точность

1Дб

Размеры

220х120х110 мм

Вес

1,26 кг

Материал

Пластик

Температурный диапазон

-10..+50 С

Влажность

<90%

Питание

Батареи Li-on

Индикатор низкого заряда батареи

есть

Разъем для подзарядки

2,1 мм

Автовыключение

через 5 минут

Параметры заряда батарей

90-264 В AC 50/60 Гц

Внешний микрофон

Лазер, мощность излучения

-

0,99 мВ

Диаметр кожуха

-

220мм

Размеры

-

220х220х280мм

Вес

-

0,5 кг

Внутренний микрофон

Размеры

40х40х280мм

Вес

0,5кг

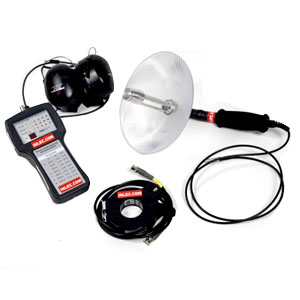

Комплект поставки

HVPD PDS AIR

Стандартный комплект поставки

Датчик HFCT 100/50

Фильтр 100 кГц

Кабель BNC

Зарядное устройство

Кейс

Стандартные наушники

Дополнительный комплект поставки

Микрофон для наружного обследования

Улучшенные наушники

Микрофон для помещений

HVPD PDS Air
HVPD PDS Air
Интерфейс прибора
Интерфейс прибора
