AWA

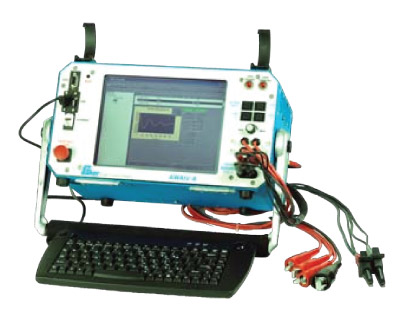

Усовершенствованный анализатор обмоток
Возможность комплексных испытаний
Анализаторы серии AWA позволяют с высокой точностью проводить большое количество различных электрических испытаний. На базе одного портативного устройства
реализована возможность проведения всех основных тестов, таких как импульсное испытание, определение индекса поляризации, испытание постоянным током высокого напряжения, испытание сопротивления изоляции, определение сопротивления обмотки. Данный прибор полностью соответствует стандартам IEEE.

Непрерывные инновации
Анализаторы серии AWA являются настоящим
Технологическим прорывом, подтверждающим стремление компаний Baker Instruments и Megger сохранять высокое качество, надежность и конкуренто- способность свое продукции. Анализаторы AWA – результат более чем сорокалетней работы по разработке и созданию приборов для тестирования обмоток электродвигателей.
Это единственный на сегодняшний день анализатор,  позволяющий как проводить предварительно запрограммированные автомати- ческие испытания, так и выполнять испытания вручную.

Автоматизация
Усовершенствованный анализатор обмоток (AWA) был создан на основе технологии PC104, которая позволяет исключить из конструкции прибора вентиляторы, охлаждающие процессор. Данный прибор позволяет производить все необходимые испытания, сохранить данные и постоянно отслеживать уровень напряжения во время проведения испытания. Если прибор обнаруживает дефект изоляции, испытание приостанавливается, оператор получает сообщение о неполадке, а все полученные на момент остановки испытания параметры выводятся на дисплей в виде отчѐта. Усовершенствованный анализатор обмоток (AWA) производит все вышеперечис- ленные операции за доли секунды с точностью и надѐжностью, которая не может быть достигнута при ручном тестировании.

Автоматическое или ручное управление
Анализатор AWA обеспечивает возможность автоматического или ручного тестирования. В режиме ручного тестирования система позволяет оператору контролировать проведение испытаний, уровни напряжения и сбор данных.
Предварительно запрограммированные операции
Анализатор AWA – единственный тестер высокого напряжения, который может быть предварительно запрограммирован, а затем использован непосредственно в цеху. Предустановленные рабочие задания определяют двигатели, которые будут протестированы, порядок выполнения испытаний и параметры для каждого испытания, в том числе уровни напряжения, продолжительность, а так же критерии пригодности электродвигателя к работе. Затем операторы могут просто провести тест в цехе, подключив прибор к предварительно выбранному электродвигателю, что гарантирует высокую степень надѐжности испытаний. Такой метод позволяет проводить регулярные эксплуатационные испытания, что так необходимо для своевременного планово- предупредительного ремонта.

Усовершенствованный алгоритм сбора данных
По окончании испытания результаты могут быть сохранены как часть отдельной учѐтной записи каждого двигателя. Такое разделение позволяет улучшить техническое обслуживание. Анализатор AWA позволяет собирать,  сохранять, воспроизводить и управлять результатами испытаний, используя базы данных формата MS Access. Отчеты о тестировании могут быть сгенерированы посредством программного обеспечения самого анализатора или программы MS Word и впоследствии использованы для построения графиков или предоставлены клиентам как гарантия работоспособности оборудования. Файлы базы данных упрощают передачу информации в другие программы или базы данных. Кроме того, стандарт Access совместим с открытым интерфейсом взаимодействия с базами данных (ODBC).




AWA
IV-12

AWA
IV-12HO

AWA
IV-6

AWA
IV-4

AWA
IV-2

Импульсное испытание

Выходное напряжение



0 – 12 000 В



0 – 12 000 В



0 – 6 000 В



0 – 4 250 В



0 – 2 160 В

Макс. выходной ток

400 А

400 А

350 А

350 А

200 А

Энергия импульса

2,88 Дж

7,2 Дж

0,72 Дж

0,9 Дж

0,2 Дж

Емкость

0,04 мкФ

0,1 мкФ

0,04 мкФ

0,1 мкФ

0,1 мкФ

Временной диапазон

2,5 – 200 мкс/дел

2,5 – 200 мкс/дел

2,5 – 200 мкс/дел

2,5 – 200 мкс/дел

2,5 – 200 мкс/дел

Шкала напряжения

500/1000/2000/3000

500/1000/2000/3000

500/1000/2000/3000

500/1000/2000/3000

500/1000/2000/3000 В

Частота следования

5 Гц

5 Гц

5 Гц

5 Гц

5 Гц

Измерение напряжения и











точность

± 12%

± 12%

± 12%

± 12%

± 12%

Испытание высоким











напряжением постоянного тока Входное напряжение



0 – 12 000 В



0 – 12 000 В



0 – 6 000 В



0 – 4 250 В



0 – 2 160 В

Макс. выходной ток

1 000 мкА

1 000 мкА

1 000 мкА

1 000 мкА

1 000 мкА

Шаг тока

0.1,1,10,100 мкА/дел

0.1,1,10,100 мкА/дел

0.1,1,10,100 мкА/дел

0.1,1,10,100 мкА/дел

0.1,1,10,100 мкА/дел

Настройки сверхтока

1,10,100,1000 мкА

1,10,100,1000 мкА

1,10,100,1000 мкА

1,10,100,1000 мкА

1,10,100,1000 мкА

Точность измерения напряжения и тока при











макс. нагрузке

± 5%

± 5%

± 5%

± 5%

± 5%

Точность MΩ (МОм)

± 10%

± 10%

± 10%

± 10%

± 10%

Макс. значения (МОм)

50,000 МОм

50,000 МОм

50,000 МОм

50,000 МОм

50,000 МОм

Измерение сопротивления



0.001 - 50 Ом



0.001 - 50 Ом



0.001 - 50 Ом



0.001 - 100 Ом



0.001 - 100 Ом

Физические характеристики











Вес

19 кг

23 кг

19 кг

8 кг

8 кг

Габариты (ширина, высота,

41 – 20 – 53 см

41 – 20 – 53 см

41 – 20 – 53 см

38-20-20 см

38-20-20 см

длина)











Питание

85 – 264 В

85 – 264 В

85 – 264 В

85 – 264 В

85 – 264 В



переменного тока

50/60 Гц при 2,5 А

переменного тока 50/60 Гц при 2,5 А

переменного тока 50/60 Гц при 2,5 А

переменного тока 50/60 Гц при 2,5 А

переменного тока 50/60 Гц при 2,5 А


AWA
AWA

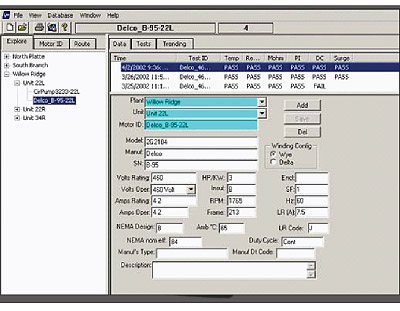

Интерфейс прибора AWA
Интерфейс прибора AWA
