VLF CR-28, VLF CR-40, VLF CR-60

Эффективные системы для испытания кабелей напряжением 0,1 Гц, VLF CR-28 для кабельных линий до 15 кВ, VLF CR-40 для кабельных линий до 23 кВ, VLF CR-60 для кабельных линий до 35 кВ.

Достоинства

  • Напряжение СНЧ, DC и испытание оболочки кабеля в одном приборе
  • Переносная система, состоящая из двух модулей. Высокая испытательная емкость
  • Встроенное устройство разрядки
  • Протоколирование
  • Ввод параметров с помощью чип-карты

Описание функций

Существуют три переносных системы с различными уровнями напряжения 28, 40 и 60 кВ. Переносная, мощная и эффективная система для испытания кабелей напряжением 0,1 Гц косинусно-прямоугольной формы согласно нормам DIN VDE. В соответствие с правилами, кабель и муфта после прокладки или ремонта должны быть проверены на диалектическую прочность.

- VLF CR-28 для кабельных линий до 15 кВ

- VLF CR-40 для кабельных линий до 23 кВ

- VLF CR-60 для кабельных линий до 35 кВ

Высокая испытательная мощность

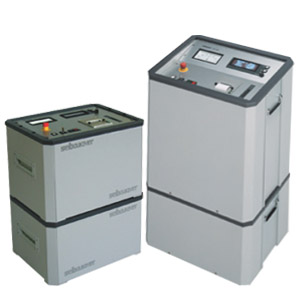

Система состоит из блока управления и блока высокого напряжения (высоковольтного блока). Благодаря этому её можно легко переносить и перевозить.

Одним из преимуществ метода испытания напряжением косинусно-прямоугольной формы является высокая испытательная емкость до 5 мкФ при 0,1 Гц. Эта испытательная емкость позволяет одновременно провести испытания всех трех фаз.

Испытанный метод

Напряжением 0,1 Гц косинусно-прямоугольной формы пробиваются слабые места в кабелях. Преимущества испытаний СНЧ напряжением 0,1Гц косинусно-прямоугольной формы подтверждаются многими научными исследованиями и практическими полевыми испытаниями. С 1987 года, когда был запатентован метод, по всему миру было продано более 2.500 систем. Эта испытанная форма напряжения рекомендуется нормами DIN VDE, документами HD 620 и 621, стандартизация IEEE 400.

DC, определение повреждений оболочки кабеля

- локализация повреждений оболочки

С помощью полупроводникового переключателя кабели и распределительные устройства могут испытываться постоянным напряжением положительной или отрицательной полярности. Кроме проверки кабеля и оболочки кабеля с помощью испытательной системы в комбинации с зондом шагового напряжения можно точно локализовать повреждение оболочки.

Высочайший уровень безопасности

Встроенное устройство разрядки и опция «распознавание пробоя» обеспечивает высочайшую степень безопасности. Опция «измерения тока утечки» для относительной оценки качества изоляции кабеля и опция «протоколирование» позволяет автоматически сохранять в памяти результаты измерений.

Переносная испытательная система СНЧ для кабелей среднего напряжения VLF CR-28, VLF CR-40, VLF CR-60
Переносная испытательная система СНЧ для кабелей среднего напряжения VLF CR-28, VLF CR-40, VLF CR-60
