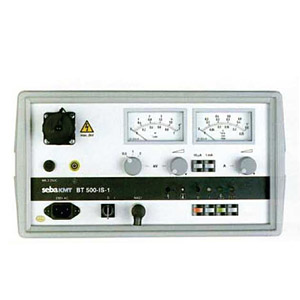

ВТ 500-IS-1

Прибор для преобразования дефектов кабеля и высокоомных дефектов на сигнальных кабелях, кабелях управления и связи.

Прибор для преобразования дефектов кабеля ВТ 500-IS-1 служит преимущественно для преобразования высокоомных дефектов на сигнальных кабелях, кабелях управления и связи.

Источник тока с переменным напряжением от 0 до 2 кВ имеет симметричный выход, т.е. к соединительным клеммам возможно симметричное подключение (без потенциала земли) поврежденной пары жил.

Для предварительного определения дефекта оболочки служит специальный прибор предварительного определения дефекта оболочки MVG5. Этот прибор позволяет проводить следующие измерения:

  • Предварительное определение дефекта оболочки на экранированных кабелях связи и управления с ПВХ- и полиэтиленовой изоляцией

  • Предварительное определение дефекта оболочки на экранированных кабелях среднего напряжения с изоляцией из ПВХ (максимальное испытательное напряжение 2 кВ)
  • Предварительное определение повреждения с замыканием на землю на кабелях низкого напряжения с пластмассовой изоляцией

Точное определение дефекта происходит по методу шагового напряжения с помощью прибора поиска замыканий на землю ESG 80-2

Новый прибор для преобразования дефектов кабеля ВТ 500-IS-1 имеет следующие особенности:

  • Ступенчатое регулирование выходного напряжения в диапазонах напряжения 500, 1000, 2000 В

  • Изолированный от земли потенциал на выходах

  • Защита от перегрузок путем регулирования напряжения и тока

  • Индикация напряжения и тока на двух аналоговых измерительных приборах

  • Подача тактовых сигналов источником напряжения для устранения высыхания дефекта при точном определении дефекта оболочки.

Технические данные

Потребляемая мощность:

700 ВА

Подсоединение к сети:

230В/ ЗА (45/60 Гц)

Макс.ток прожига:

1 А

Макс.напряжение прожига:

2кВ

Выход постоянного тока:

500 В/ 1 А 1000 В/0,5 А 2000 В/ 0,25 А

Регулирование тока:

Тиристорное

Регулирование напряжения:

Тиристорное

Температурный контроль Индикация п выходном напряжении



Габариты (В х Ш х Г) в мм:

200x360x360 (без ручки)

Вес:

ок. 9 кг

Температурный диапазон: для эксплуатации:

от-10 до +50°С

для хранения:

от-20 до + 60°С

Принадлежности:

Аварийный выключатель:

NAG 1 для автономной работы

Прибор для предварительного определения повреждения оболочки:

MVG5



Аварийный выключатель:

NAG 2 Используется в комбинации с прибором MVG 5

Прибор поиска замыканий на землю:

ESG 80-2

Земляной щуп с измерительным проводом:

ЕЕВ
