SPG 5-1000

Переносная система для испытания и локализации места неисправностей в сетях низкого напряжения с методом предварительной локализации ICEplus.

Преимущества SPG 5-1000:

  • Простота в использовании для всех уровней пользователей
  • Высочайший уровень безопасности
  • Надежная предварительная локализация без влияния T-образного ответвления
  • Компактная и легкая конструкция

 С новой системой определения места повреждения SPG 5-1000 заменены известные нам методы измерения на самые современные идеи обслуживания. Часто сложное предварительное определение места повреждения в разветвленных сетях низкого напряжения превращается с новым методом ICEplus

Техническая проблема при определении места повреждения в разветвленных сетях

В целях экономии в сетях низкого напряжения все меньше и меньше устанавливают кабельный распределитель и число домов, подключенных на один кабель питания, достигает 15 и более домов.

Проблема доступности распределительных щитов все еще не дает возможности удалять предохранители, т.к. для определения высокоомных повреждении в кабелях применяются опасные для прикосновения постоянное и импульсное напряжение.

Настоящая техническая проблема во время предварительного

определения места повреждения в кабелях с многочисленными Т-образными

ответвлениями состоит в том, что происходит сильное затухание измерительных сигналов отражения и совокупности рефлектрограммов из-за скачков полного сопротивления в муфтах и в ответвлениях. Из-за этих эффектов часто невозможно определить повреждение за третей или четвертой Т-муфтой. Еще сложнее ситуация с повреждениями в распределительных муфтах, т.к. они сами вызывают

сильное отражение. Также лимитирован известный с давних пор метод электрической дуги (ARM). Поэтому даже опытные техники вынуждены локализовать повреждение, проводя измерение от разных концов разветвленного кабеля.

При определенных обстоятельствах даже приходится резать измеряемый кабель, чтобы ограничить измерительный участок. Т.е. достаточно неэкономное дело и с точки зрения времени и издержек, и требует затрат нервов не только у техника-измерителя, но и у заинтересованных клиентов.

Решение - ICEplus

Целью размышлении была разработка прочного, надежного и простого в обслуживании метода измерения, который был бы независим от в. н. проблем полного сопротивления (импеданса) и затухания.

Эхо-импульсный метод измерения (по англ. ICE) стоит у самых истоков определения мест повреждении, при котором фиксируется отраженный сигнал от повреждения импульсный сигнал.

Этот метод успешно можно применять в кабелях среднего напряжения без разветвлений.

Очень сложно или практически невозможно искать повреждения в кабелях с T-муфтами, также как и при применении этого метода отражения будут и от стыков ответвлении.

Возникший в результате пробоя измерительный сигнал содержит не только известные токовые импульсы, но и идет поток вибрационного тока (основная волна), которому передаются переходные сигналы и их частота колебания определяется параметрами измерительного устройства.

Известная емкость конденсатора генератора ударных волн в SPG 5­-1000 и величина индуктивности на единицу длины поврежденного кабеля до места повреждения являются доминирующими величинами, которые влияют на частоту колебании основной волны.

Следует не учитывать емкость поврежденного кабеля по отношению к импульсной емкости, собственная индуктивность измерительной системы и соединительного кабеля известны и они соответственно учитываются при обработке значении.

Технические особенности:

  • интуитивная подсказка меню
  • управление при помощи одной кнопки
  • испытание до 5 кВ
  • сопротивление изоляции в МОм
  • автоматическое определение пробоя
  • предварительная локализация при помощи метода ICEplus
  • функция прожига
  • точная локализация при помощи шагового напряжения пост.тока
  • точная локализация при помощи функции SWG0 000 Дж при 0-2 кВ и 0-4 кВ)

Вместе с SPG 5-1000 в распоряжении предприятий по эксплуатации кабельных сетей EVU имеется мощная и просто управляемая портативная система для поиска повреждений. Благодаря этому возможна быстрая локализация повреждений, не зависящая от кабельных лабораторий, и без подавления помех на сетях низкого напряжения.

Благодаря методу предварительной локализации ICEplus имеем абсолютную инновацию при локализации повреждений кабелей.

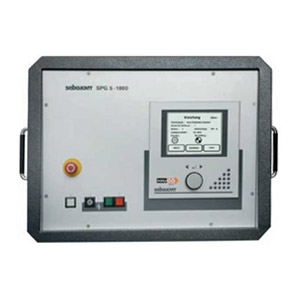

SPG 5-1000

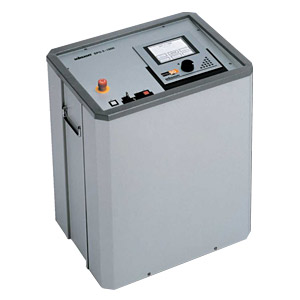

SPG 5-1000
Интерфейс прибора SPG-5-1000
Интерфейс прибора SPG-5-1000
