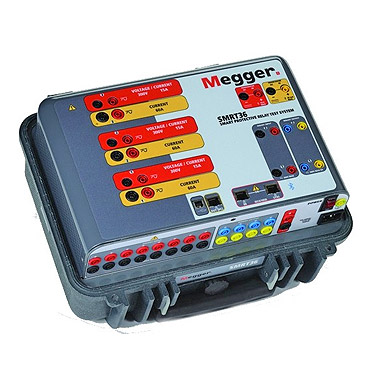

Megger SMRT 36

Полноценный комплекс пусковых испытаний трехфазных защитных систем. Испытательная система настраивается в соответствии с требованиями пользователя добавлением нескольких модулей напряжения-тока «VIGEN», необходимых для конкретных испытаний. Система SMRT36 обладает «интеллектуальной» комбинацией большого выходного напряжения и большого тока. Позволяет выполнять испытания всех типов электромеханических, твердотельных и микропроцессорных реле максимального тока, включая реле, управляемые напряжением, реле с торможением напряжением и направленные реле максимального тока. Если каналы напряжения преобразованы в токовые каналы, то одно устройство может обеспечивать 6-фазный ток. Модули VIGEN устройства SMRT-36 позволяют выполнять испытания практически всех типов защитных реле.

SMRT 36 - Уникальный испытательный комплекс для релейной защиты

  • Маленькая, прочная, легкая и мощная
  • Работает как с компьютером, так и без него
  • Интуитивное ручное управление с помощью сенсорной панели Smart TouchView Interface
  • Выход большого тока и большой мощности на фазу (60А на три фазы, 180А на одну фазу)
  • Конвертируемые каналы напряжения обеспечивают 6 токов (3 х 60А и 3 х 15А)
  • Сетевой интерфейс позволяет осуществлять испытания по протоколу МЭК 61850 (IEC 61850)
  • Опциональная возможность проверки измерительных преобразователей
  • Полностью автоматические испытания с использованием программного обеспечения AVTS
  • Вес всего 11,6 кг.

SMRT36 — это самая компактная, легкая, с наибольшей выходной энергией полноценная система проверки 3-фазных защитных реле в мире. SMRT36 с тремя модулями «VIGEN» позволяет проводить 3-фазные испытания реле 3-фазного сопротивления, реле направления мощности, реле сверхтоков обратной последовательности и других устройств, требующих подключения 3-фазных 4-проводных источников питания по схеме «звезда».

С применением трех модулей, выходные ток и напряжение утраиваются для испытания реле мгновенного действия и реле максимального тока высокой нагрузки. При преобразовании каналов напряжения в каналы тока, тот же прибор может предоставить 6- фазный ток. Модули VIGEN прибора SMRT36 имеют высокую мощность как канала напряжения, так и канала тока, чтобы иметь возможность проводить испытания всех реле, поэтому прибор позволяет проводить измерения 3-фазных дифференциальных реле, включая удержание 2-й, 3-й и 5-й гармоник.

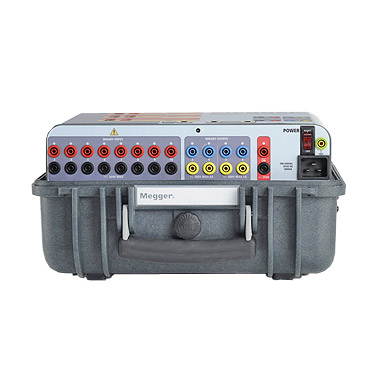

SMRT 36 идеально подходит не только для тестирования систем применяемых сегодня, но и для решения будущих задач, связанных с тестированием интеллектуальных сетей (Smart Grid). Корпус SMRT36 сделан из пластика, армированного стекловолокном, и достаточно легок для переноски в руках на место эксплуатации, может поставляться в опциональном транспортировочном футляре, имеющем отделения для SMRT36, STVI, измерительных щупов и аксессуаров. Опциональный транспортировочный футляр с жесткими стенками испытан и сертифицирован в соответствии с жесткими военными стандартами защиты от пыли, влаги, ударов, вибраций и повреждений при транспортировке. Уникальная возможность объединять несколько приборов в цепь при помощи сетевых кабелей. Имеется возможность одновременно снимать до 12 уровней напряжения и 12 токовых сигналов одновременно.

STVI - Smart Touch View Interface

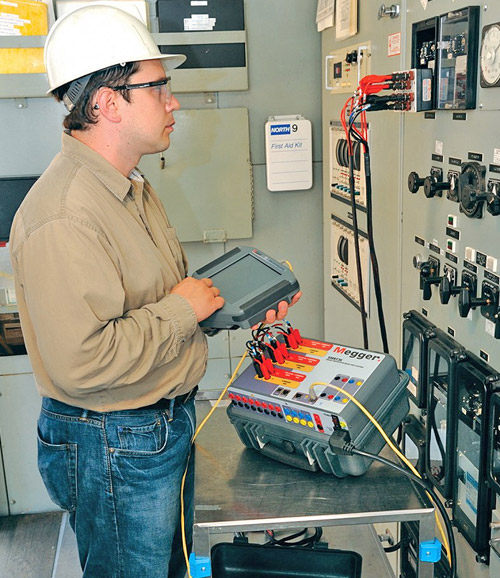

Ручное управление упрощено благодаря использованию сенсорной панели управления STVI, с широким цветным ж/к сенсорным экраном высокого разрешения. STVI исключает необходимость компьютера и работает со всеми типами релейной аппаратуры. Экранные меню и функциональные кнопки сенсорного экрана позволяют легко и быстро находить необходимые функции измерения. STVI сохраняет все результаты измерения, которые затем можно экспортировать в ПО PowerDB для построения отчетов, соответствующих требованиям стандартов NERC и FERC.

Области применения

Каждый токовый канал рассчитан на номинальный ток 30 А при 200 ВА непрерывно, или до 60 А при 300 ВА кратковременно. Токовые каналы имеют уникальную плоскую характеристику мощности от 4 до 30 А, которая обеспечивает максимальное выходное напряжение на нагрузке. Всего три параллельно соединенных токовых канала обеспечивают ток до 180 А при 900 ВА для испытаний реле мгновенного действия. При максимальном выходном напряжении 50 Вольт на фазу, всего два последовательно соединенных канала обеспечивают 100 Вольт выходного напряжения для испытаний высокоимпедансных реле.

Каждый канал напряжения может давать регулируемые выходные напряжения 0-30/150/300 Вольт при 150 ВА выходной мощности, а также имеет уникальную плоскую характеристику мощности от 30 до 150 Вольт, которая обеспечивает максимальное выходное напряжение на нагрузке. При преобразовании каналов напряжения в каналы тока устройство с 5 каналами может предоставить10 токов.

Благодаря встроенным портам Ethernet, устройство SMRT является автоматически настраиваемым устройством, в котором выходы напряжения и тока легко синхронизируются с выходами других устройств SMRT для тестирования более сложных приложений, таких как встречно-параллельное включение.

AVTS - Advanced Visual Test Software

AVTS, Advanced Visual Test Software, представляет собой более чем 27-летний опыт компании Megger в области автоматической проверки релейной аппаратуры. AVTS разработан для управления всеми аспектами испытания реле с применением нового измерительного комплекта SMRT36 компании Megger. Используйте сотни возможных модулей проверки реле AVTS, или создайте свои модули для получения результатов, соответствующих вашим требованиям к проведению испытаний.
