Multi Permanent Monitor

Система HVPD Multi Permanent Monitor предназначена для постоянного мониторинга оборудования, находящегося под напряжением до 45 кВ. Система HVPD Multi Permanent Monitor применяется для диагностики следующих объектов:

  • Кабели с изоляцией СПЭ и БПИ и аксессуары ( возможна работа с кабельными линиями напряжением 110/220 кВ в случае низкого уровня шумов в линии )
  • Двигатели и генераторы

Высоковольтные ячейки

В зависимости от места возникновения частичного разряда его импульсы могут распространяться как по проводящим элементам конструкции оборудования, так и в жиле/экране кабельной линии.

Система HVPD Multi Permanent Monitor работает с двумя типами датчиков.

Индукционный датчик (HFCT) – предназначен для диагностики кабельных линий, подключается к системе при помощи коаксиального кабеля и устанавливается вокруг жилы кабеля или вывода экрана, регистрируя импульсы частичных разрядов, возникающих в изоляции.

Емкостный датчик (TEV) – предназначен для диагностики электротехнического оборудования, высоковольтных ячеек и концевых разделок кабельных линий. Датчик подключается к системе при помощи коаксиального кабеля и размещается на внешней металлической поверхности диагностируемого оборудования.

Система HVPD Multi Permanent Monitor рассчитана на работу c 16 и более независимым каналами ( распределение каналов между датчиками HFCT и TEV выбирается оперативным персоналом ). Каждая система HVPD Multi Permanent Monitor может быть объединена с 5 другими системами, что в сумме позволяет контролировать до 96 каналов. При необходимости, комбинацию систем можно расширить.

Программное обеспечение системы и встроенная память позволяют осуществлять запись информации о пиковых значения импульсов частичных разрядов, непрерывно, 24 часа в сутки, семь дней в неделю, в течении 12 месяцев. Запись данных проходит в течение периода времени, равного 100 мс и отображается периодами до 20 минут.

Система HVPD Multi Permanent Monitor снабжена встроенным монитором, предназначенным для оперативного управления системой.

Программное обеспечение системы позволяет распознавать импульсы частичных разрядов и распределять их на три типа событий : Частичные разряды в кабеле, Частичные разряды в оборудование и концевых разделках и Помехи.

В системе реализована возможность передачи записанных данных через локальную сеть для отображения данных в режиме реально времени и удаленного мониторинга.

Возможность более детальной работы с полученными данными позволяет формировать и отображать их в графическом виде в границах необходимого временного интервала, отображать информацию с разных каналов одновременно или по отдельности, классифицировать.

Комплект поставки

  • Система HVPD Multi Permanent Monitor
  • HSDPA модем
  • ПО Multi-Permanent Monitor Reader для Windows
  • Адаптер питания
  • USB накопитель 160 Гб
  • Инструкция

Технические характеристики

Частотный диапазон работы

10 кГц-30 МГц

Количество каналов

16

Разъем для подключение датчиков

BNC

Сопротивление подключения

50 Ом

Период получения данных

20мс на каждый цикл 50Гц

Время обработки и записи данных

1 канал 65сек

Логический интервал записи

16 каналов < 20 мин

Процессор

2 ГГц VIA C7

RAM

1 Гб

Разъемы для подключения

USB 2.0 - 4, RG45(10/100 LAN)-1

Размеры

400х600х300 мм

Вес

22 кг

модель со встроенным дисплеем

Размеры

400х600х210 мм

Вес

19 кг

модель без дисплея

Температурный диапазон

-20..+45С

Класс защиты

IP 55 (использование только в помещениях)

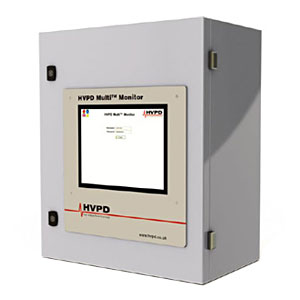

HVPD Multi Permanent Monitor
HVPD Multi Permanent Monitor

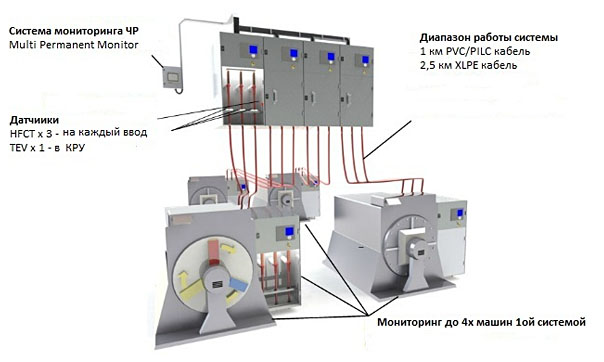

Пример подключения системы
Пример подключения системы

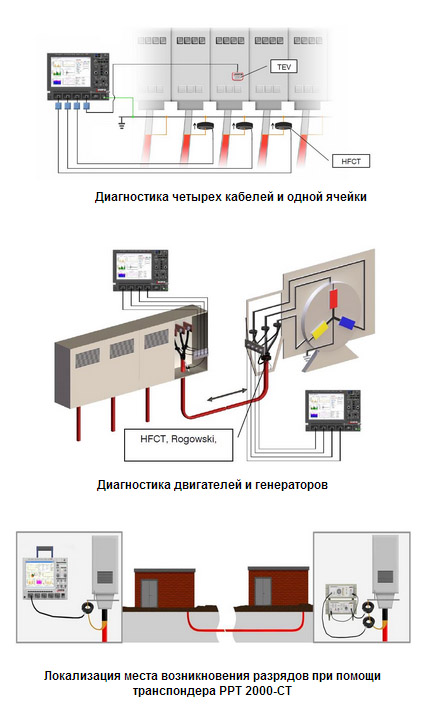

Как работает система
Как работает система

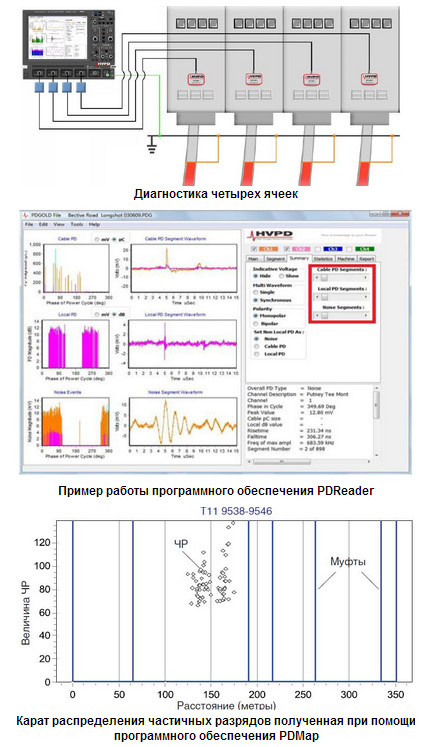

ПО системы HVPD Longshot
ПО системы HVPD Longshot
