Т 26/1А и Т 26/1В

Описание:

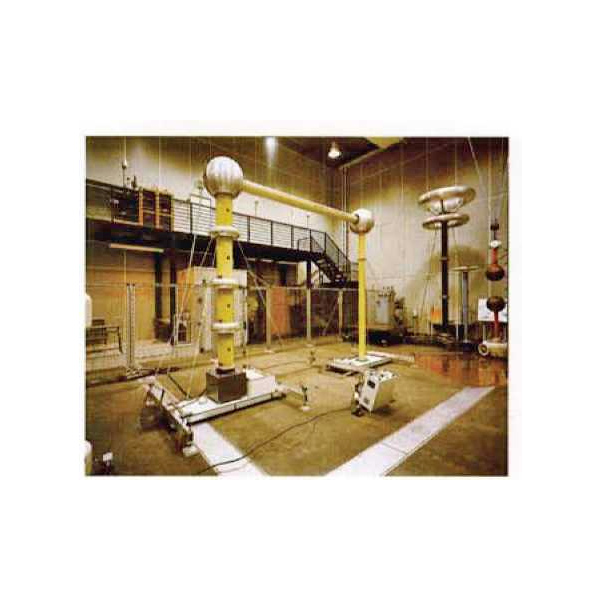

Высоковольтные установки Т 26/1А и Т 26/1В представляют собой мощные передвижные установки, предназначенные для проведения высоковольтных испытаний кабелей, кабельных установок и оборудования постоянным током до 400 кВ или 650 кВ в соответствии с нормативными правилами (VDE). Установки пригодны как для монтажа в измерительном прицепе, так и для проведения испытаний на месте в качестве самостоятельной установки. Пространственное разделение измерительного и высоковольтного блока позволяют использовать установки, избегая непосредственного контакта с опасной зоной. Благодаря модульной структуре установки могут быть смонтированы на месте и выполнять поставленные в ходе испытаний задачи.

Установки предназначены преимущественно для предприятий энергоснабжения, фирм, занимающихся прокладкой и производством кабелей, для проведения испытаний постоянным током высоковольтных установок и высоковольтных кабелей. Устойчивая к короткому замыканию электрическая схема выхода и высокая мощность позволяют применять установки для определения дефекта в качестве прожигового прибора для прожигания высокоомных и заплывающих дефектов кабеля.

Особенности:

  • Индивидуальный монтаж каждой установки из функциональных блоков

  • Каскадная схема ступеней напряжения от 200 и 250 кВ,

Комбинируется

  • Защита от блуждающих токов с помощью водяного реостата (одновременно действует как разрядное сопротивление, до 150 кВ применяются сопротивления с твердой изоляцией из полимерной смолы)

  • Разрядный выключатель
  • Каскады с газовой изоляцией SF6 (до 150 кВ ствердой изоляцией из полимерной смолы)

  • Термоотключение при пергрузках

  • Таймер

  • Автоматическое переключение диапазонов тока

  • Предварительный выбор отключения свыше определенного значения тока и выбор диапазонов напряжения клавишами

  • Применим в качестве прожигового прибора при определении места повреждения

  • Высокая мобильность

  • Простота и безопасность в эксплуатации

 Технические данные

 Напряжение постоянного тока на выходе

 Т 26/1 А: Т 26/1 В:

Макс. 400 к В (холостой ход} Макс. 350 кВ при нагрузке 4 мА Макс.650 кВ (холостой ход) 600 кВ при нагрузке 3,5 мА

 Ток короткого замыкания

 Т 26/1 А: T 26/1 В:

300 мА эффективно 50 мА эффективно

 Индикация  напряжения

 Т 26/1 А: T 26/1 В:

60 кВ до 480 кВ 60 кВ до 720 кВ

 Индикация тока

В 5 диапазонах  0,1 мА

1 мА; 10 мА; 100 мА; 300 мА; до 100 мА автоматическое переключение диапазонов

 Таймер

От о до макс. 60 мин.

 Подключение сети

220 В/ 240 В, 50/60 Гц внешнее питание от батареи 12 В DC

 Потребляемая мощность

Т 26/1 А: Т26/1В:

Макс. 4,0 кВА Макс. 5,5 кВА

Максимальная энергия разрядки водяного реостата

 Т26/ 190А:

 Т 26/195 В:

600 квт/сек при 400 кВ макс. 1600 квт/сек при 600 кВ макс.

 Номер для заказа:

 Высоковольтная  испытательная  установка


 Т 26/1А 400 кВ

Артикул № 250 2186

 Высоковольтная  испытательная  установка


 Т 26/1В 650 кВ

Артикул № 250 2216

 Принадлежности:

 Прицеп одноосный  для Т26/1А

Артикул № 777 8061

 Прицеп двухосный  для Т26/1В

Артикул № 777 8062
