ТМ 1800

Описание системы TM1800
  • Назначение – измерение параметров и снятие характеристик высоковольтных выключателей
  • Модульная архитектура – для повышения гибкости построения системы (до 48 блоков + 48 временных каналов)
  • Полное и независимое функционирование – система позволяет выполнять все виды тестов без дополнительных приборов
  • Тестирование отключенного/подключенного выключателя
  • Аналоговые или цифровые датчики хода контактов
  • Модуль калибровки – для сохранения точности прибора
  • В прибор заложены шаблоны тестирования – автоматизация измерений
  • Увеличены временные диапазоны
  • Активное подавление помех – запатентовано
  • Интегрирован механизм измерения статического сопротивления контакта
  • Автоматическое измерение токов и напряжений катушек
  • Автоматическое измерение состояния дополнительных контактов
  • Функция быстрого тестирования
  • Измерение вибрации
  • Измерение температуры
  • Обратная совместимость с ПО «CABA»
  • Надежное и прочное исполнение для «полевого» использования
  • Многоязычный человеко-машинный интерфейс
  • Расширены возможности по созданию отчетов и архивации данных измерений

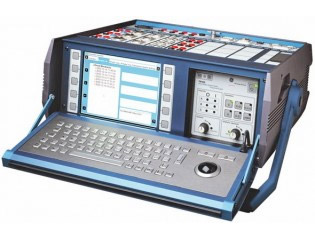

Система проверки автоматических выключателей ТМ1800

Назначение системы – измерение параметров и снятие характеристик всех типов высоковольтных выключателей до 800 кВ любого производителя. Благодаря модульной конструкции система легко настраивается под любую задачу. Это также позволяет позже дополнять прибор новыми модулями. TM1800 имеет удобный и понятный интерфейс – программу CABALocal. Экран с диагональю 8 дюймов со специальным покрытием позволяет работать даже при прямом солнечном свете. В программу интегрирована функция помощи, которая облегчает управление системой на каждом этапе тестирования выключателя. В результате облегчилось обучение работе и снизилось время выполнения одного теста. Прибор подает управляющие импульсы на катушки (включение, отключение) и двигатель. Свободно задаются операции В, 0, циклы В-0, O-В, 0-В-O.

Временные характеристики
Измеряет время срабатывания главных и резистивных контактов. Каждая пара каналов независима от других и имеет свой источник постоянного тока. Измерительный ток ограничен значением 27 мА. Один канал измеряет оба контакта (главный и резистивный) и сопротивление на линейном участке.

Измерение перемещения контактов
Перемещение контактов измеряется датчиками хода, они подключаются к аналоговому модулю. Ход, скорость, перелет. Аналоговый модуль предназначен для измерения любого аналогового сигнала от стандартных датчиков с выходом напряжения (10 В) или тока (4-20 мA) или сопротивления. Типичные измеряемые параметры: ход, напряжение, ток, вибрация (акустический), давление и т.п. автоматически рассчитываются по графикам.

Токи катушек
Токи измеряются обычным способом для выявления потенциальных механических и/или электрических проблем в механизмах рабочих катушек заблаговременно до их выхода из строя. Тест показывает, имеет ли обмотка короткое замыкание или нет.

Измерение динамического сопротивления (DRM)
Процедура «DRM» позволяет измерять изменение сопротивления контактов в момент срабатывания выключателя – не путать с измерением сопротивления. Измерение DRM имеет несколько применений. Если перемещение контакта фиксируется вместе с его сопротивлением, то можно определить длину дугогасительных контактов. Иногда производители предоставляют эталонные кривые для заданного типа контактов.

Печать протоколов
Для вывода результатов используется модуль принтера термопечати. Также можно печатать через порт USB на верхней панели или с компьютера из программы CABA Win.

Программное обеспечение
На приборе работает ПО САВА Local. Это функции управления, настройки, хранения данных ВВ и измерений, базовый анализ. Пакет для расширенного анализа CABA WIN доступен как опция.
