HVPD PDS Rogowski

Прибор HVPD PDS Rogowski предназначен для предварительной диагностики  электрооборудования и вращающихся машин (двигателей и генераторов)

Приборы комплектуются следующими типами датчиков:

Индукционный датчик (HFCT) – предназначен для диагностики кабельных линий,  подключается к прибору при помощи коаксиального кабеля и устанавливается вокруг жилы кабеля или вывода экрана, регистрируя импульсы частичных разрядов, возникающих в изоляции. Датчики HFCT также используются для диагностики обмоток двигателей и генераторов. Они устанавливаются на выводах обмотки двигателя/генератора и регистрируют импульсы частичных разрядов, возникающих на витках обмотки.

Емкостной датчик (TEV) – предназначен для диагностики электротехнического оборудования, высоковольтных ячеек  а также концевых разделок кабельных линий. Датчик интегрирован в корпус прибора и регистрирует импульсы частичных разрядов при его размещении на внешней металлической поверхности диагностируемого оборудования.

PDS Rogowski

Датчик HFCT, подключение

BNC

Сопротивление HFCT

50 Ом

HFCT точность

10%

HFCT диапазон

100 кГц-20 МГц

Датчик TEV, подключение

встроенный

TEV точность

1Дб

TEV диапазон

5-70 МГц

Датчик AA, подключение

встроенный

AA точность

1Дб


индикатор ,7 уровней на каждый датчик + on-line дисплей для датчика TEV от 15дБ до 50Дб

Размеры

220х120х110 мм

Вес

0,58 кг

Материал

Пластик

Температурный диапазон

-10..+55 С

Влажность

<90%

Питание

Батареи Li-on

Индикатор низкого заряда батареи

есть

Разъем для подзарядки

2,1 мм

Автовыключение

через 5 минут

Параметры заряда батарей

90-264 В AC 50/60 Гц

Внешний микрофон

Лазер, мощность излучения

 0,99 мВ

Диаметр кожуха

 220мм

Размеры

 220х220х280мм

Вес

 0,5 кг

Внутренний микрофон

Размеры

 40х40х280мм

Вес

 0,5кг

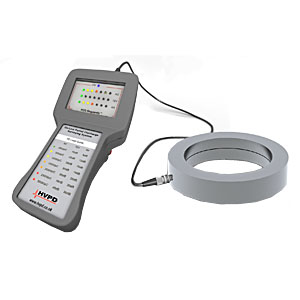

HVPD PDS Rogowski
HVPD PDS Rogowski

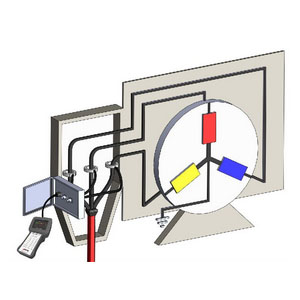

Измерение при помощи PDS Rogowski
Измерение при помощи PDS Rogowski
