Teleflex LV монитор

Прибор предназначается для локализации всех повреждений в низковольтных сетях, в том числе интермиттирующих повреждений.

Достоинства Teleflex LV монитора

  • Поиск повреждений низковольтных кабелей под напряжением
  • Трехфазный монитор для постоянного контроля тока и напряжения
  • Дистанционное управление через GSM

Описание

Teleflex LV монитор предназначен для поиска всех типов повреждений низковольтных кабелей, в особенности нестабильных повреждений, представляющих наибольшие трудности в определении. Им можно управлять при помощи переносного ПК через Bluetooth или по телефону (GSM) .

В противоположность к другим переносным рефлектометрам, Teleflex LV монитор соединен одновременно с тремя фазами низковольтного кабеля и позволяет пользователю осуществлять TDR-испытания любой комбинации фаз непосредственно рядом с прибором или дистанционно. Питание Teleflex LV монитора осуществляется через трехфазный испытательный кабель, при этом, как минимум, одна фаза должна быть под напряжением.

В Teleflex LV мониторе встроен четырехканальный регистратор переходных процессов (3 x по напряжению, 1 x по току) для регистрации точных данных о типе и поведении нестабильных повреждений. Зарегистрированные регистратором переходных процессов сигналы используются и для определения „триггерных" условий для TDR-систем, для чего визуализируются искажения напряжения и/или токи перегрузки. При помощи специальной функции синхронизации можно использовать записи переходных волн с двух приборов для поиска мест повреждений.

Благодаря возможности дистанционного управления прибором Teleflex LV монитор его могут подключать к исследуемому кабелю такие сотрудники, которые могут быть даже незнакомы с анализом TDR-форм переходных волн; настройку и обработку результатов может осуществить специалист на центральном пункте управления. Это удобно особенно тогда, когда прибор оставлен в месте измерения, чтобы зарегистрировать (повторное) появление нестабильного повреждения.

Особенности

  • Трехфазная, базирующаяся наTDR, система для поиска повреждений
  • Поиск постоянных, переходных и нестабильных дефектов
  • Применение на низковольтных кабелях под напряжением
  • Трехфазный монитор напряжения
  • Разные условия разрешения для визуализации искажения напряжения и/или тока перегрузки
  • Запоминающее устройство для 20 измерений
  • Дистанционное управление через Bluetooth и GSM
  • Удобное программное обеспечение
  • Безопасное соединение посредством измерительных кабелей с высоковольтными предохранителями

Объем поставки

  • Teleflex LV монитор
  • Трехфазный, защищенный измерительный кабель, CT-зажим,
  • GSM-антенна
  • CD с программным обеспечением, инструкция по эксплуатации

Технические данные

Рабочее напряжение / сетевое напряжение

115/230 В 50/60 Гц

Интерфейс

Bluetooth; GSM

Регистратор переходных процессов

3 канала по напряжению 1 канал по току

Запоминающее устройство

20 измерений с 64 TDR-диагр. 10 циклов перем. напряжения

Рабочая температура

-10 °C до + 40 °C

Габариты

270 x 250 x 120 мм

Вес

2,8 кг

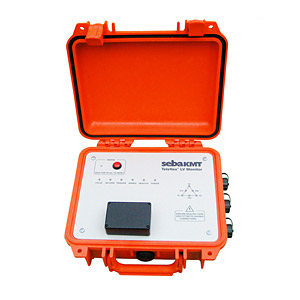

Teleflex LV монитор
Teleflex LV монитор
Представление анализа данных на компьютере
Представление анализа данных на компьютере
