TDS NT

Система из мультифункционального источника напряжения и самого современного детектора ЧР.

Уникальная комбинированная установка для испытания и диагностики кабелей NDS NT

  • Две полноценные формы напряжения в одной системе
  • Позволяет испытывать кабель методом СНЧ параллельно с диагностикой частичных разрядов (ЧР) в соответствии с нормами
  • Щадящая диагностика кабеля напряжением DAC
  • «Технология 50 Гц Slope» для непосредственной сопоставимости с частотой сети

TDS NT - испытание и диагностика в одной системе

Следующее поколение диагностики кабелей

Предприятия, эксплуатирующие кабельные сети, могут теперь получить более быструю и, прежде всего, более достоверную информацию о качестве прокладки и состоянии своих участков кабелей. Это стало возможным благодаря совершенно новой «технологии 50 Гц Slope». Впервые стало возможным локализовать дефекты в подземных кабелях сразу же при проведении измерений.

Благодаря «Технологии 50 Гц Slope» впервые в мире в одном приборе объединены испытание СНЧ с косинусно- прямоугольной формой напряжения (VLF CR) и диагностика ЧР затухающим переменным напряжением (DAC). Это позволяет осуществить эффективную и комплексную инвентаризацию инфраструктуры сетей. Важным моментом здесь является сравнимость результатов измерений ЧР, как испытательным напряжением VLF CR, так и напряжением DAC, с таковыми при рабочем напряжении 50 Гц.

TDS NT состоит из мультифункционального компактного источника напряжения и детектора ЧР. Прибор можно использовать для испытания кабелей согласно DIN VDE 0276 напряжением VLF CR. Дополнительно при помощи детектора ЧР можно осуществить сопутствующую диагностику ЧР новой „технологией 50 Гц Slope". Альтернативно TDS NT можно использовать и для диагностики ЧР затухающим переменным напряжением (DAC) .

На практике, как в Германии, так и во всем мире рассматривают диагностику ЧР как успешный метод измерений. В особенности целесообразно использовать этот метод для приемо-сдаточных испытаний, поскольку только так можно однозначно определить качество монтажа гарнитур.

Два проверенных метода в одном приборе

Уже в течение многих лет SebaKMT известна своими мощными испытательными установками СНЧ. Высокая испытательная мощность достигается благодаря запатентованному принципу вторичного использования энергии. Теперь же, наряду с формой напряжения СНЧ, идеально подходящей для приемосдаточных испытаний, появилась ещё и возможность генерирования DAC-напряжения. DAC-напряжение используется как идеальная форма напряжения для неразрушающей и щадящей кабель диагностики ЧР.

Принцип

При обеих формах напряжения всегда имеются два основополагающих состояния: фаза зарядки и фаза колебаний.

В фазе зарядки испытуемый объект заряжается до необходимого заданного напряжения или компенсируются потери напряжения на испытуемом объекте при измерении. В фазе колебаний TDS образует вместе с испытуемым объектом колебательный (резонансный) контур, частота колебаний которого определяется постоянной индуктивностью, опорным конденсатором и ёмкостью испытуемого объекта. При этом опорная ёмкость рассчитана таким образом, чтобы частота колебаний менялась незначительно, для достижения в испытуемом объекте частоты колебаний, близкой к частоте сети - „50 Гц Slope".

Уникальное решение „All-in-one"

Новая серия TDS NT предлагает максимальную гибкость при испытании и диагностике кабелей. Система TDS NT состоит из мультифункционального источника напряжения и самого современного детектора ЧР. Выбор за Вами: будете ли Вы использовать TDS лишь для простых СНЧ испытаний или, все-таки, для содержащих полную информацию приемо-сдаточных испытаний с сопровождающим измерением ЧР в сочетании с детектором ЧР.

Наряду с проверенным временем СНЧ- и DAC-испытательным напряжением установка TDS также может использоваться для DC-испытаний или для испытаний оболочки в соответствии с IEC 60229, а в сочетании с зондом шагового напряжения ESG NT также и для точной локализации повреждений оболочки.

От пользователей - для пользователей

Ваш надежный партнер с многолетним опытом в области диагностики ЧР

Новый детектор ЧР PDS 60 объединяет в одном приборе многолетний опыт, требования и инновации. Это позволяет осуществлять испытания СНЧ и диагностику ЧР. Они не только повышают достоверность приемо-сдаточных испытаний, потому что одновременно регистрируются частичные разряды, но и предоставляют возможность экономии средств предприятия. Если во время приемо-сдаточных испытаний в кабеле не выявляются ЧР, то отпадает необходимость в проведении диагностики ЧР при контроле качества.

Технология „50 Гц Slope“

Как напряжение СНЧ, так и напряжение DAC работают по принципу технологии „50 Гц Slope“. Это чрезвычайно важно для диагностики ЧР, так как для достоверной оценки результатов измерения должна быть прямая сравнимость с

частотой сети. Известно, что характеристики ЧР меняются при большой разнице частоты, что ставит под сомнение в достоверности полученного результата. Наша технология „50 Гц Slope “ мы гарантирует сравнимость для обеих форм напряжения. DAC

Удобное для пользователя программное обеспечение

В центре новой технологии стоит потребитель

  • Меню пользователя разработано таким образом, чтобы любой пользователь мог легко в нем разобраться.
  • Интегрированный банк данных, более простой поиск, просмотр и управление данными измерений и кабелей.
  • Улучшенная автоматическая калибровка с представлением соотношения сигнал-шум. „Live" карта ЧР: алгоритм обработки ЧР впервые позволяет во время текущего измерения достоверно и в автоматическом режиме распознать и точно определить место частичных разрядов (карта ЧР). Отпадает последующая, требующая дополнительного времени, обработка результатов измерения, благодаря чему может быть принято оперативное решение по кабельной линии.
  • Сразу же после измерения одним щелчком «мышки» оператор может оформить протокол с наглядным представлением важнейших результатов измерения.

Технические данные TDS 40 / 60

Особенности:

  • Благодаря высокой испытательной ёмкости параллельно обеспечивается и испытание 0,1 Гц протяженных кабельных линий или нескольких фаз в соответствии с нормами.
  • Благодаря состоящей из двух блоков конструкции система является переносной и легка в транспортировке.
  • Встроенное измерение тока утечки дает первичную информацию о состоянии кабеля.
  • Высочайшая степень безопасности благодаря встроенному устройству разрядки, контроля заземления и распознавания пробоя.

Variante

TDS 40

TDS 60

Выходное напряжение

СНЧ DAC DC

3 ... 40 кВэфф 3 ... 40 кВпик 3 ... ±40 кВ

3 ... 60 кВэфф 3 ... 60 кВпик 3 ... ±60 кВ

Выходной ток

7 мА

5 мА

Измерение тока утечки

мА, разрешение 10

0 ... 5 мА, разрешение 10

Частота

СНЧ DAC

0,1 Гц

50 ... 500 Гц

Испытуемая ёмкость кабеля СНЧ



Версия Basis

2,4 мкФ / 40 кВэфф @ 0,1 Гц

1 мкФ / 60 кВэфф @ 0,1 Гц

Версия Plus

4,8 мкФ / 40 кВэфф @ 0,1 Гц

2 мкФ / 60 кВэфф @ 0,1 Гц

Испытуемая ёмкость кабеля DAC

5 мкФ / 40 кВпик 10 мкФ макс.

2 мкФ / 60 кВпик 10 мкФ макс.

Испытание оболочки/ -точная локализация

повреждение оболочки 3...10 кВ

Точная локализация 3...10 кВ, тактовые импульсы 1:3/ 1:5/ 1:9

Устройства безопасности

Распознавание пробоя, встроенное устр-во разрядки, контроль заземления

Входное напряжение

230 В, 50/60 Гц, 500 ВА 120 В, 60 Гц, 500 ВА

Протоколирование

да

Температура

Рабочая Хранения

-25 ...+55 °C -40 ...+70 °C

Относительная влажность воздуха

93 % / 30 °C (без образования конденсата)

93 % / 30 °C до 50 кВ (без образования конденсата) 70 % / 30 °C от 50 кВ до 60 кВ (без образования конденсата)

Степень защиты

IP 20

Вес (в зависимости от модели)

ок. 55 кг + 48 кг

ок. 85 кг + 48 кг

Габариты Ш хВ хГ, на оба прибора

550 х 1100 х 420 мм

550 х 1100 х 420 мм

Технические данные детектор ЧР PDS 60

Особенности программы обработки результатов:

  • Мощный банк данных. Более простой поиск, просмотр и управление данными измерений и кабелей.
  • Автоматическая калибровка с возможностью калибровки по длине кабеля или скорости распространения сигнала.
  • Наглядное представление результатов измерения и „live" карта ЧР. Без последующей, требующей дополнительного времени, обработки результатов измерения.
  • Выдача протокола одним щелчком мышки.

TE-Detektor PDS 60

Напряжение Работа Форма

тах. 60 ^eff СНЧ CR или DAC

Ёмкость конденсатора связи

25 нФ

Диапазон чувствительности

2 пКл ... 100 нКл

Разрешение

± 0,1 пКл

Собственный уровень помех ЧР

< 2 пКл

Частота следования импульсов

100 кГц

Локализация ЧР

Диапазон измерения Скорость распространения импульса

Частота выборки Ширина полосы частот Погрешность Разрешение

0 ... 16.000 м / v/2= 80 м/мкс v/2 50 ... 120 м/мкс

125 МГц (8 нс) 3 / 25 МГц (переключаемая) 1% от длины кабеля ±0,1 пК / ±0,1 м

Фильтрация

аналоговая и цифровая

Электропитание

24 В от испытательной установки TDS

Температура

Рабочая Хранения

-20 °C ... +55 °C -40 °C ... +70 °C

Относительная влажность воздуха

93% / 30 °C (без образования конденсата)

Вес ВВ фильтр/элемент связи Детектор ЧР

25 кг 6 кг

Габариты (Ш х Г х В)

40 х 78 х 54 см

Калибратор ЧР (в соотв. с IEC 60270 ) Диапазон измерения Электропитание

200 пКл ... 20 нКл блок батарей 9

Программное обеспечение

по принципу easyGo, встроенный кабельный банк данных, автоматическая обработка результатов


Данные для оформления заказа

Изделие

Артикул для заказа

TDS NT 40-B Set Состоит из: TDS 40 Basis, PDS 60, калибратор ЧР, ноутбук и лицензионное ПО с 3 электронными ключами

1004526

TDS NT 40-P Set Состоит из: TDS 40 Plus, PDS 60, калибратор ЧР, ноутбук и лицензионное ПО с 3 электронными ключами

1004527

TDS NT 60-B Set Состоит из: TDS 60 Basis, PDS 60, калибратор ЧР, ноутбук и лицензионное ПО с 3 электронными ключами

1004528

TDS NT 60-P Set Состоит из: TDS 60 Plus, PDS 60, калибратор ЧР, ноутбук и лицензионное ПО с 3 электронными ключами

1004529

TDS 40 Basis

138315765

TDS 40 Plus

138315795

TDS 60 Basis

138315405

TDS 60 Plus

138315410

PDS 60

1003380

Калибратор ЧР

90007366

Лицензионное ПО с 3 электронными ключами

90011937

Опциональные принадлежности



Дополн. лицензионное ПО с 1 электронным ключем

90011938

Крепление PDS 60 для лаборатории

2003886

Комплект подключения для диагностики

890017909

Испытательный адаптер свободный от ЧР TE PA-MC-12

820016301

Испытательный адаптер свободный от ЧР PA-MC-16

820016302

Внешнее устройство безопасности

128309600

Сумка для ноутбука

2005346

PDS 60 ВВ кабель подключения 1,5 м

138316094

PDS 60 ВВ кабель подключения 3 м

2005655

PDS 60 ВВ кабель подключения 5 м

890010915

PDS 60 ВВ кабель подключения 10

890023555

TDS 40/60 ВВ кабель подключения 10 м

2005656

Дооснащение СНЧ CR-40B/P до TDS 40-B/P

1005138

Дооснащение СНЧ CR-60B/P до TDS 40-B/P

1005140

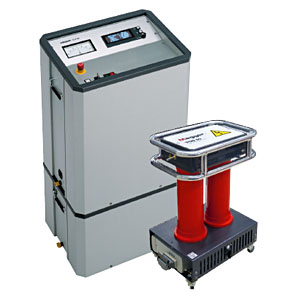

NDS NT
NDS NT

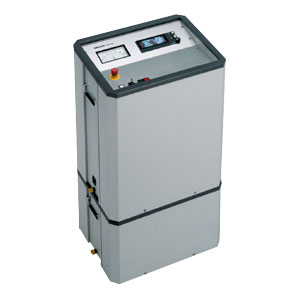

TDS 40/60
TDS 40/60

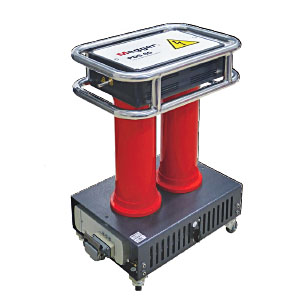

PDS 60
PDS 60

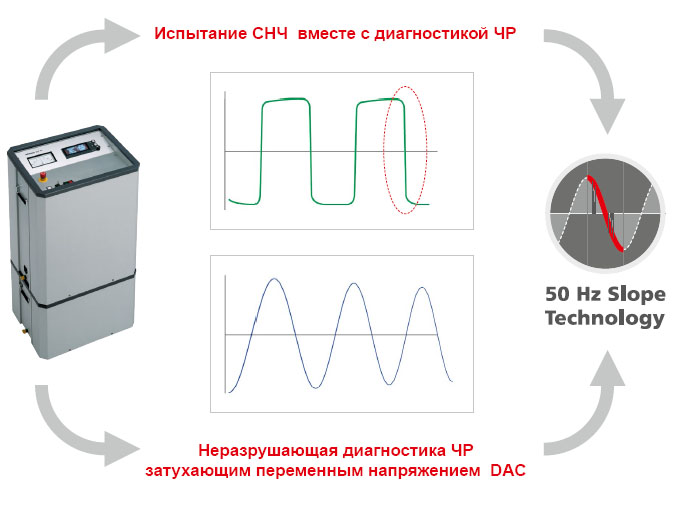

Схема работы TDS NT
Схема работы TDS NT

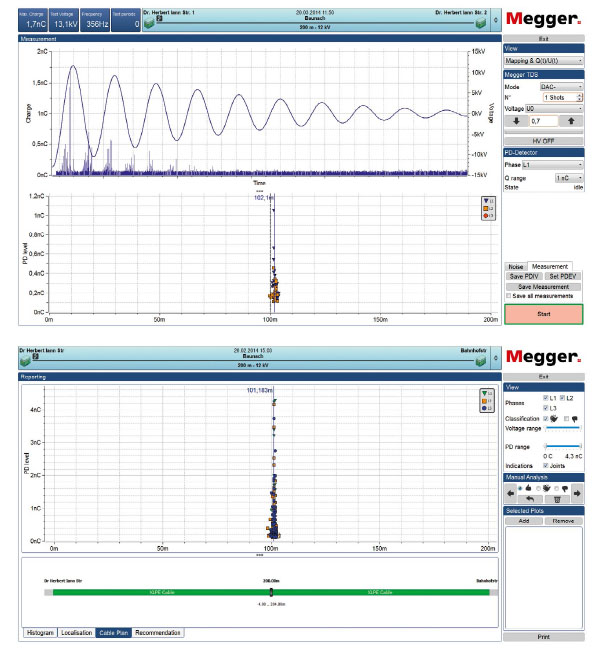

ПО установки TDS NT
