HV Test Set 50/80/110 кВ

Преимущества

  • Безопасное применение благодаря контролю и очень простое обслуживание

  • Легкое и быстрое подключение благодаря компактному и простому исполнению

  • Благодаря модульному исполнению удовлетворяет индивидуальным потребностям

Описание

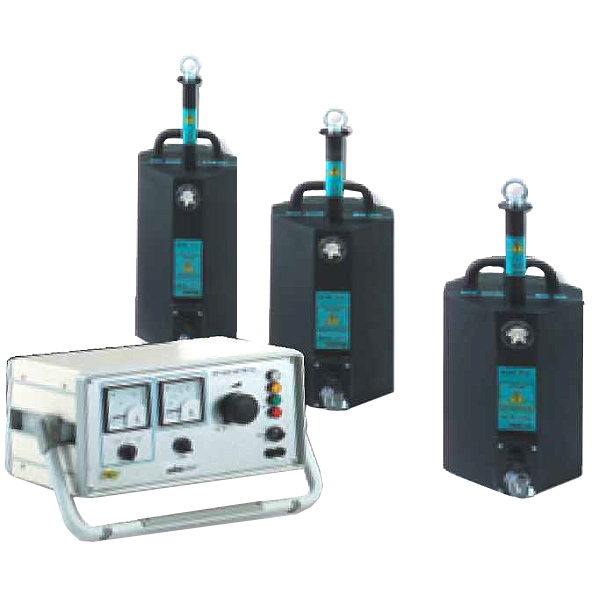

Прибор HVTestSet относится к кабельным испытательным приборам и предназначен для проведения испытаний постоянным напряжением кабелей и ВВ установок в соответствии с нормативными правилами VDE. Он состоит из измерительного и высоковольтного блоков. Небольшие размеры корпуса и малый вес делают прибор транспортабельным и позволяют применять его непосредственно на месте. HVTestSetимеет три исполнения (50/ 80/110 кВ) и поставляется как переносной высоковольтный прибор.

Особенности

  • Простота обслуживания

  • Небольшой вес и компактное исполнение

  • Контроль исправности заземления

  • Отключение при токовой перегрузке

  • Гарантия качества в соответствии с нормативными правилами DINISO 9001

  • Хорошее качество изоляции корпуса, отвечающее требованиям по защите окружающей среды

HVTestSet 50/ 80/110 кВ предназначен для:

  • Проверки вновь проложенных кабелей и муфт перед вводом в эксплуатацию

  • Регулярного проведения кабельных испытаний

  • Испытания электротехнического оборудования

  • Контроля перед повторным включением после проведения ремонта и работ на кабелях и высоковольтных установках

Поставка HVTestSet 50/ 80/110 кВ включает в себя:

  • Измерительный блок в кожаной сумке

  • Высоковольтный блок с в/в подключением

  • Кабель для соединения в/в и измерительного блока

  • Высоковольтный соединительный провод, 2 м

  • Провод заземления,3 м, заземление в/в блока

  • Провод заземления,3 м, заземление измерительного блока Заземляющая и разрядная штанги с проводом заземления и сумкой

  • Руководство по эксплуатации Дополнительный сервисный пакет

Защита окружающей среды

Прибор экологически безвреден благодаря применению нового, биологически расщепляемого и нетоксичного изоляционного масла

 Технические данные HVTestSet 50 кВ

Постоянное напряжение на выходе / Диапазон напряжения

 0 ... 50 кВ

 Ток на выходе при  максимальном выходном  напряжении

 6 мА

 Токовая перегрузка

 > 8 мА

 Вес (Измерительный  блок/Высоков.)

 Ок. 13,5 кг /
 Ок. 17,0 кг

Размеры (Ш x В x Гл.)
HVTestSet80 кВ

 400 x 335 x 200 мм /  214 x 460 x 236 мм

 Постоянное напряжение  на выходе / Диапазон  напряжения Ток на  выходе при  максимальном выходном  напряжении

 0 ... 80 кВ 5 мА

 Токовая перегрузка

 > 7 мА

 Вес (Измерительный  блок/Высоков.) Размеры  (Ш x В x Гл.) HVTestSet  110 кВ

 Ок. 13,5 кг / Ок. 18,5  кг 400 x 335 x 200 мм  / 214 x 560 x 236 мм

 Постоянное напряжение  на выходе / Диапазон  напряжения

 0 ... 110 кВ

 Ток на выходе при  максимальном выходном  напряжении

 4 мА

 Токовая перегрузка

 > 6 мА

 Вес (Измерительный  блок/Высоков.)

 Ок. 13,5 кг /
 Ок. 20,0 кг

 Размеры (Ш x В x Гл.)

 HV Test Set 50 / 80 /
 110 кВ

 400 x 335 x 200 мм /  214 x 670 x 236 мм

 Диапазон тока

 0.1 mA / 1 тА / 10 тА

 Питание

 230 V AC, 50 Гц

 Потребляемая мощность

 Макс. 0,9 кВА

 Температура эксплуатации

 -25 °C ... +55 °C

Температура хранения

 -40 °C ... +70 °C
