PIL 8 ФАЗЕНЛЮКС

Прибор для эффективной идентификации фаз на кабелях среднего напряжения Phasenlux.

Компания "Энергопроект" предлагает энергетическим компаниям удобный прибор идентификации фаз PIL 8 Фазенлюкс (Phasenlux).

Преимущества прибора PIL 8 Фазенлюкс

  • Не требующие сервисного обслуживания приемопередающие клещи

  • Пригоден для всех типов распределительных устройств

  • Прост в эксплуатации

  • Абсолютно надежное определение фазы

Надежность и облегчение работы

При проведении идентификации фаз на кабелях среднего напряжения нормативные правила VDE 0105 часть 1 (EN 501110-1) указывают на то, что если на конце кабеля необходимо удалить одновременно короткое замыкание и заземление, то для этого случая следует принимать другие меры безопасности.

С появлением нового прибора идентификации фаз PIL 8 предоставляется возможность сохранять короткое замыкание и заземление, и не смотря на это идентифицировать отдельные фазные провода. Место, где заканчивается монтируемый кабель, может оставаться закрытым.

Описание процесса

Прибор "PHASENLUX" работает с тремя транссиверными клещами, функционирующими по беспроводному принципу. Клещи располагаются вокруг закороченного фазного провода. (Источник питания не требуется!). В место подсоединения кабеля работающим от батарей звукочастотным генератором подается ток, который создает в транссиверных клещах выпрямленное напряжение, накапливающееся затем в конденсаторе. В транссиверных клещах находится маленький звукочастотный генератор, который при подаче постоянного напряжения посылает звуковой сигнал с фазным обозначением. Генератор, находящийся в месте подсоединения кабеля, превращается теперь в приемник и отображает на индикаторе сигнал транссиверных клещей.

Объем поставки

  • 1 шт. Генератор-Приемник PIL 8

  • 1 шт. Комплект кабелей VL 83-E

  • 3 шт. Приемопередающие клещи     PIZ 50

  • 1 шт. Чемодан PIK 8

Дополнительные принадлежности

  • Для каждого последующего измерения участка (возможны -3) по 3 шт.транссиверных клещей PIZ 50

 Технические данные

 Генератор-Приемник PIL 8

 Выходная мощность

8 Ватт

 Частота

3 кГц

 Индикация

ЖКИ-дисплей 98 x 23 мм

 Питание

Аккумулятор / сеть

 Габариты (Ш x В x Г)

110 x 280 x 190 мм

 Вес

4 кг

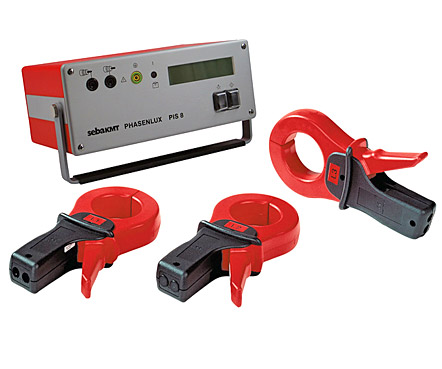

PIL 8 Фазенлюкс
PIL 8 Фазенлюкс

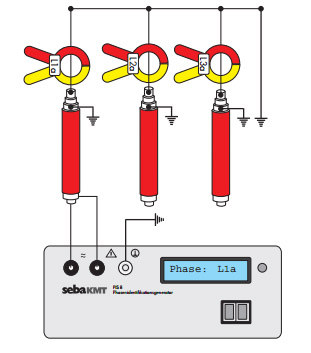

Принципиальная схема идентификации фаз
Принципиальная схема идентификации фаз
