Megger ODEN AT

Система испытаний первичным переменным током

Система испытания первичным током до 21900 А.

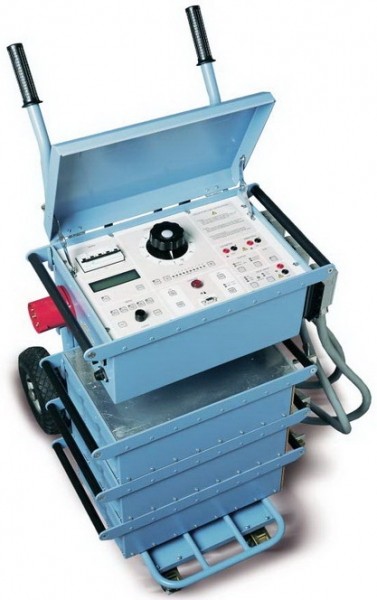

Система испытаний первичным переменным током ODEN AT это уникальная установка по тестированию автоматических выключателей низкого напряжения и устройств РЗиА. ODEN AT предназначается для использования в среде высоковольтной коммутационной аппаратуры и в промышленной среде, для лабораторных и тестовых целей. ODEN AT состоит из модуля управления, оборудованного панелью управления, который может быть подсоединен к одному, двум или трем модулям тока, монтируемым на тележке. Все модули являются переносными и легко монтируются и соединяются. ODEN AT разработан для генерации токов короткой длительности и защищен от перегрева. В особых случаях ODEN AT может генерировать ток до 21900 А.

Так как ODEN AT может включать в себя до трех модулей тока, которые могут быть подсоединены друг к другу последовательно или параллельно, АС (переменный) ток можно генерировать некоторым количеством комбинаций ток/напряжение. ODEN AT доступен в моделях для сетевого напряжения 240В или 400В. Для сетевых напряжений выше 400В, ODEN AT должен быть оборудован понижающим трансформатором.

ODEN AT предназначается для использования в среде высоковольтной коммутационной аппаратуры и в промышленной среде, для лабораторных и тестовых целей. ODEN AT состоит из модуля управления, оборудованного панелью управления, который может быть подсоединен к одному, двум или трем модулям тока, монтируемым на тележке. Все модули являются переносными и легко монтируются и соединяются.

Эта мощная испытательная система предназначена для тестирования первичным током оборудования релейной защиты и выключателей. Она также используется для контроля коэффициента трансформации трансформаторов тока и других применений, где требуется регулируемый ток большой величины. Система включает в себя блок управления и один, два или три источника тока. Имеются три версии источников тока: S, X и H. Источники тока S и X идентичны за исключением того, что источник тока версии Х имеет дополнительный выход напряжения 30/60 В. Источник тока версии Н рассчитан на еще больший ток. Это обеспечивает возможность соответствующим образом конфигурировать систему ODEN AT. Все блоки системы портативны, а система ODEN AT в целом может быть быстро собрана и соединена с объектом.

ODEN AT предназначается главным образом для:

  • Тестировании оборудования релейной защиты (тестирование основной подачи сигнала).
  • Тестирование низковольтных выключалей со встроенной функцией отключения при перегрузке по току.
  • Определение коэффициента трансформации для трансформаторов тока.
  • Определение полярности для трансформаторов тока.
  • Тесты, требующие высоких токов.
  • Измерение сопротивления выключателей с нормальным рабочим током.
  • Тестирование автоматов повторного включения прямого действия.
  • Тестирование секционных вставок.
  • Тестирование заземляющих устройств.
