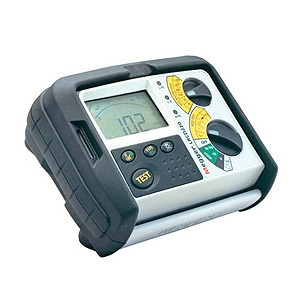

Megger LRCD200

Описание

  • Измерение сопротивления петли без срабатывания УЗО.
  • Тестирование УЗО номиналом от 10 мА до 1000 мА.
  • Автоматический тест УЗО (LRCD220)
  • Простота и безопасность в использовании.
  • Защитная крышка лицевой панели
  • Армированный прорезиненный корпус
  • Водостойкий
  • Гарантия 3 года

Технические характеристики

Серия LRCD - последнее поколение приборов сочетающих в себе тестирование параметров петли короткого замыкания без срабатывания УЗО и тестирование самих УЗО. Доступные и гибкие функции тестирования для электриков, тестирующих цепи под напряжением.

Все приборы серии LRCD200 поставляются с калибровочными сертификатами.

Имеется три модели:

LRCD 200 - Прибор предназначен для безопасного тестирования сопротивления петли короткого замыкания в трехфазных системах и тестирования УЗО номиналом от 10 мА до 500 мА.

LRCD 210 - Прибор предназначен для безопасного тестирования сопротивления петли короткого замыкания в трехфазных системах и тестирования УЗО при 1/2I ,11, и 5I, настраиваемых и УЗО постоянного тока

LRCD 220 - имеет те же возможности что и LRCD 210 с расширенным рабочим диапазоном при тестировании петли от 110В до 280В В + быстрое двухпроводное тестирование (Фаза-Фаза, Фаза-Земля).

Все три прибора позволяют проводить тестирование петли короткого замыкания в цепи с УЗО 30 мА или более без его срабатывания, включая электронные УЗО

Основные особенности

Все приборы разработаны с использованием нового корпуса для тестера от Megger. Прибор встроен резиновую защиту, имеет крышку для защиты панели, влагостойкий IP54, легко определяемые функции и удобная компоновка.

Приборы можно держать в руках или повесить на шею, они не соскользнут, если их положить на полку и ли скамейку.

Тестовые провода могут оставаться присоединенным с закрытой или открытой крышкой панели.

Светодиодные индикаторы LNE соединительные показать статус соединения

Индикатор L-N-E показывает состояние соединения и его полярнотсь.

Тестирование петли без срабатывания УЗО

Тестирование петли приборами Megger позволяет избежать срабатывания подключенного к цепи УЗО. Гарантированно в цепи не сработает с УЗО до 30 мА и более.

Тест петли без срабатывания УЗО может так же быть осуществлен в цепях с электронными УЗО.

Все приборы серии LRCD позволяют:

  • Тестирование петли без срабатывания УЗО 30 мА и
  • выше, а так же электронные УЗО
  • Трехпроводное измерение сопротивления петли без
  • срабатывания в пределах от 0,01 Ом до 2 кОм
  • Автоопределение диапазона теста
  • Расчет ожидаемого тока КЗ при измерении
  • сопротивления петли
  • Измерение напряжение сети
  • Измерение частоты сети
  • Дополнительно для LRCD220
  • Быстрый двухпроводный тест
  • Тест петли в сети до 415 В (линейное)
  • Тестирование петли в сети 110 В
  • Подсветка дисплея
  • Отображение порядка чередования фаз
  • Тестирование УЗО
  • Тестирование времени срабатывания УЗО для всех диапазонов тока.

Для большинства международных предприятий и Великобритании, Должны выполняться 5 типов тестов:
1) Тест 1/2 х номинальный отключающий дифф. ток УЗО, чтобы проверить несрабатывание
Поездка когда половина номинальный ток течет в УЗО.
2) Тест номинальным отключающим дифф. током УЗО. Это тест для проверки времени срабатывания
3) Тест 5-и кратным номинальным отключающим дифф. током УЗО для проверки времени срабатывания
4 & 5) оба теста на номинальном и 5-и кратном токах должны быть проведены при 0 и 180о (положительный и отрицательный полупериоды питания) для уточнения того что записано наихудшее время срабатывания.

Автоматический тест УЗО прибора LRCD220 позволяет автоматически проводить все вышеперечисленные тесты в то время как оператор включает сработавшие УЗО. Результаты могут быть вызваны на дисплей.

Все тестеры LRCD позволяют:

  • Тест УЗО от 10 мА до 500 мА
  • Тестирование УЗО номинальным током
  • Выбор
  • Выбор угла 0/180о
  • Тестирование с автоповышением тока
  • Выбор напряжения прикосновения 25 или 50 В
  • Дополнительный дисплей для напряжения прикосновения
  • Кроме того LRCD210 и LRCD220 позволяют:
  • Тестирование УЗО / I и 5 I плюс LRCD220 позволяет:
  • Тестирование 1000 мА УЗО
  • Подсветка дисплея
  • Блокировка теста
  • Отображение чередования фаз
  • Кроме того, приборы позволяют работать при измененной полярности Фаза/Нейтраль
