HVPD Mini-Monitor

Система HVPD Mini-Monitor предназначена для мониторинга частичных разрядов в изоляции кабелей и оборудования, находящихся под напряжением до 45 кВ и применяется для диагностики следующих объектов:

  • Кабели с изоляцией из СПЭ и БПИ и аксессуары
  • Высоковольтные ячейки
  • В зависимости от места возникновения частичного разряда его импульсы могут распространяться как по проводящим элементам конструкции оборудования, так и в жиле/экране кабельной линии.

Система HVPD Mini-Monitor работает с двумя типами датчиков.

Индукционный датчик (HFCT) – предназначен для диагностики кабельных линий, подключается к системе при помощи коаксиального кабеля и устанавливается вокруг жилы кабеля или вывода экрана, регистрируя импульсы частичных разрядов, возникающих в изоляции.

Емкостной датчик (TEV– предназначен для диагностики электротехнического оборудования, высоковольтных ячеек и концевых разделок кабельных линий. Датчик подключается к системе при помощи коаксиального кабеля и размещается на внешней металлической поверхности диагностируемого оборудования.

Система HVPD Mini-Monitor рассчитана на работу по четырем независимым каналам ( 2 канала для HFCT датчиков, 2 канала для TEV датчиков ).

Программное обеспечение системы и встроенная память позволяют осуществлять запись информации о пиковых значения импульсов частичных разрядов, непрерывно, 24 часа в сутки, семь дней в неделю, в течении 12 месяцев. Запись данных проходит в течении периода времени, равного 160 мс и отображается периодами в 30 минут.

Система HVPD Mini-Monitor снабжена встроенным монитором для отображения результатов измерения частичных разрядов, что позволяет оперативному персоналу оценить состояние изоляции диагностируемого объекта в полевых условиях, без дополнительных преобразований и передачи данных.

В системе также предусмотрено выставление порога критичности величины частичных разрядов с автоматической сигнализацией о превышении заданного.

Также, в системе реализована возможность передачи записанных данных через GPRS модем или кабель связи USB на персональный компьютер или FTP сервер для отображения данных в режиме реально времени для удаленного мониторинга.

Возможность более детальной работы с полученными данными позволяет формировать и отображать их в графическом виде в границах необходимого временного интервала, отображать.

Комплект поставки

  • Система HVPD Mini-Monitor
  • 2 датчика HFCT 100/50
  • 2 датчика TEV
  • 4 кабеля BNC 10 м
  • Антенна 1 дБ с кабелем 3м
  • ПО MiniReade для Windows
  • Кабель USB
  • Адаптер питания
  • Кабель заземления 5м
  • Инструкция

Дополнительные опции ( заказываются отдельно)

  • Лоток для размещения системы
  • Антенна 3 дБ с кабелем 5м

Технические характеристики

Частотный диапазон работы

100 кГц-50 МГц

Количество каналов

2 канала TEV , 2 канала HFCT

Разъем для подключение датчиков

BNC

Сопротивление подключения

50 Ом

Период получения данных

160мс

Запись данных

Постоянная

Логический интервал записи

30 минут

Объем памяти

2 Мб

Управление памятью

Ручное/автоматическое

Дисплей

монохромный LCD 5',248х128 пикселей+ индикатор ,7 уровней на каждый датчик

Передача данных

Передача данных

Размеры

180х280х100 мм

Вес

3,76 кг

Материал

Алюминий и полиэстер

Температурный диапазон

-20..+40 С

Влажность

< 90%

Питание

Внутренние аккумуляторы 12 В DC,2 А

Параметры заряда батарей

220-240 В AC 50/60 Гц

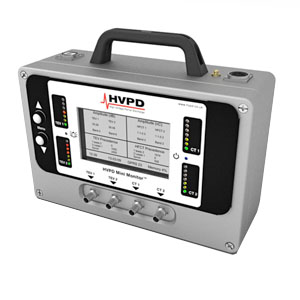

HVPD Mini-Monitor
HVPD Mini-Monitor

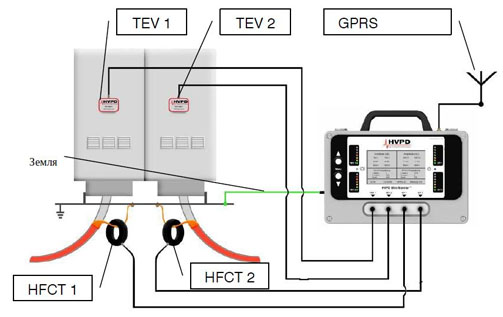

Пример подключения системы
Пример подключения системы

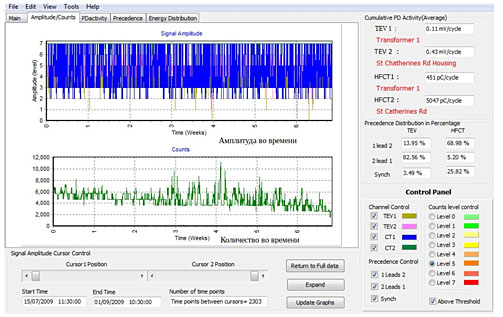

Пример работы программного обеспечения системы
Пример работы программного обеспечения системы
