Т 22/1

Описание

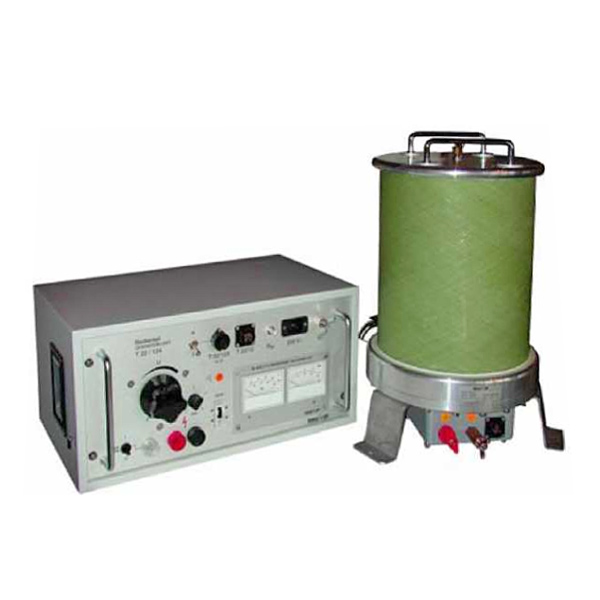

Испытательная установка переменного напряжения T 22/1 является переносным прибором. Она состоит из двух отдельных блоков: измерительного и высоковольного. Подобное разделение позволяет гибко использовать установку без применения дополнительного транспортного средства. Для проведения испытаний постоянным напряжением до 80 кВ предусматривается дополнительное использование вытрямителя.

Испытательный прибор T 22/1 используется для:

  • Испытания переменным напряжением объектов с небольшой емкостью (например, распределительное устройство среднего напряжения в соответствии с нормами VDE 0670)

  • Испытания постоянным напряжением до 80 кВ кабелей, кабельной гарнитуры, оборудования и приборов (возможно при использовании выпрямителя)

Достоинства

Длительные испытания переменным напряжением до 75 кВ при 1 кВА.

Монтаж установки из функциональных блоков:

  • Измерительного блока T 22/124
  • ЭР6-газового трансформатора T 22/12

  • Встроенная защита от перегрузок

  • Принцип действия

Высоковольтный трансформатор (с элегазовой изоляцией SF6) вырабатывает высокое напряжение до 75 кВ (эфф). Выходное напряжение устанавливается с помощью беступенчатого регулировочного трансформатора от 0 до 75 кВ.

В базовой версии для испытаний переменным напряжением величина выходного напряжения определяется при помощи измерения напряжения на первичной обмотке трансформатора и коэффициента перерасчета (Измерительное устройство M 402). Постоянное напряжение вырабатывается дополнительным выпрямителем. Измерение постоянного напряжения происходит через измерительный резистор и измерительное устройство М 401.

Опция

  • Испытание постоянным током 80 кВ

Технические данные

 Выходное напряжение

 0 ... 75 кВэфф ,
 с двумя
 трансформаторами  симметрично земле  максимально 150 кВэфф

 Временная нагрузка

 1   кВА; неограниченно

 2   кВА; 20 мин. 4 кВА;
 1  мин.

 Ток короткого замыкания

 макс. 50 мA (1 мин.)

 Номинальный ток

 13 мA

 Испытательная нагрузка  Испытания постоянным  напряжением ( с дополн.    выпрямителем T22/121)

 ок. 1000 пФ макс. 30  мин. макс. 80 кВ при
 4  мА номин. тока

 Питание

 220/240 В ± 10 %;
 50/60 Гц

 Размеры

 Блок управления T  22/124 551 x 255 x 380  мм (19"-корпус)

 SF6-  газ.трансформ.T22/12 0  420 мм, Высота 560 мм

 Вес

 Блок управления T 22/124

 ок. 19 кг

 SF6-.трансформатор  T22/12

 ок. 29 кг
