OWTS M 60

Система для диагностики кабелей и локализации методом частичных разрядов производства компании SEBA KMT.

Основные преимущества

  • Измерение частичных разрядов на частотах, близких к рабочим
  • Online обработка для комплексной диагностики ЧР
  • Портативная система, компактная конструкция и небольшой вес
  • Встроенное измерение tan б

Описание

Система измерения частичных разрядов OWTS используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и гарнитурах всех типов кабелей среднего напряжения.

Система состоит из ноутбука, управляемого по беспроводному WLAN каналу ,являющегося блоком управления и обработки информации и в/в блока. В/в блок состоит из в/в источника и резонансной катушки с интегрированным в/в переключателем для создания переменного испытательного напряжения. Туда же встроен в/в делитель и контроллер для цифровой обработки данных и сигналов ЧР. Хранение, анализ и оценка сигналов ЧР производится в ноутбуке и может быть осуществлена непосредственно на месте проведения измерений или позже в офисе. Локализация мест повреждений ЧР производится методом рефлектометрии. Для проведения ЧР-диагностики испытуемый объект заряжается до предварительно выбранного пикового значения напряжения от источника высокого напряжения в течение нескольких секунд и затем разряжается с помощью электронного ключа через резонансную катушку. Посредством этого создается осциллирующее затухающее напряжение (DAC). Частота колебаний находится в диапазоне от 50 Гц до нескольких 100 Гц, в зависимости от емкости испытуемого объекта. Поскольку частота напряжения при диагностике близка к рабочей, все измеренные дефекты ЧР могут быть достоверно оценены. Осциллирующее напряжение воздействует на испытуемый объект только в течение нескольких 100 мс и, следовательно, не оказывает отрицательного влияния на состояние кабеля. Напряжение возникновения ЧР и значение tan б может быть легко определено благодаря уменьшению амплитуды испытательного напряжения. Критические уровни ЧР являются важными критериями оценки состояния изоляции кабеля.

Анализ и оценка типичных параметров ЧР, а также их местоположение позволяет выработать критерии для дальнейшего обслуживания или замены кабелей.

Технические характеристики

ЧР диагностика с помощью колебательной волны (DAC)
Измерение уровня ЧР в соответствии с IEC 60270

Автоматическая настройка ширины полосы частот измерителя для оптимального определения сигналов ЧР

Автоматическая калибровка с локализацией муфт

Ноутбук с WIN XP and WLAN для управления системой

Статистика мест повреждения, online обработка

Управляемая с помощью меню система задания последовательности действий при тестировании

Компактная конструкция, малый вес, простая подготовка к работе на объекте

Комплект поставки

  • В/в источник
  • Ноутбук с WLAN адаптером для связи с в/в блоком
  • Блок безопасности с выключателем высокого напряжения, кнопкой аварийного отключения и оборудованным ключом главным выключателем
  • Сумка с принадлежностями
  • Инструкция по эксплуатации
  • В/в измерительный провод длиной 5 м; кабель питания и заземления
  • Комплект ПО "OWTS Explorer", 2 комплекта usb-ключей с CD-ROM
  • Калибратор
  • Дополнительный конденсатор

Технические данные

Максимальное Диапазон частот DAC

60 кВ пик / 42 кВ скв

Диапазон частот DAC

50 Гц ... 800 Гц

Диапазон емкостей испытываемого объекта

0,025 мкф ... 4 мкф

Ток зарядки

7 мА

Диапазон измерения ЧР

1 пКл ... 100 нКл

Измерение уровня ЧР

согласно IEC 60270

Ширина полосы при локализации ЧР

150 кГц ... 45 МГц

Фактор затухания tan б

0,1 % ... 10 %

Источник питания

110 ... 240 В 50 ... 60 Гц

Диапазон рабочих температур

-10 °C ... + 40 °C

Вес

около 80 кг

компоненты

Блок 1

0: 600 мм, H: 970 мм

Блок 2

Ноутбук около 2 кг

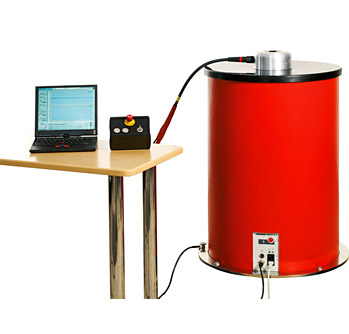

OWTS M60
OWTS M60

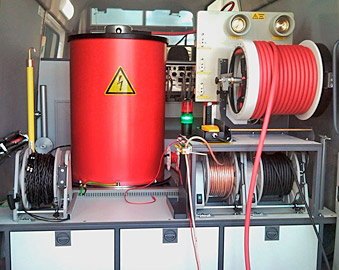

Система OWTS M60 в кузове электролаборатории
Система OWTS M60 в кузове электролаборатории
