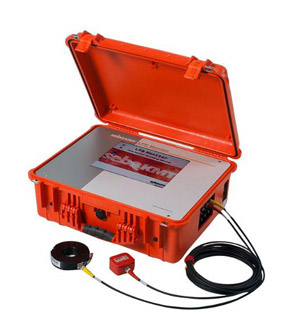

LPD Monitor

Система мониторинга ЧР для мониторинга ЧР в изоляции кабеля и электротехнических объектов под рабочим напряжением.

Достоинства системы LPD-Monitor

  • Переносная система онлайн-мониторинга частичных разрядов в оборудовании среднего и высокого напряжения
  • 16 каналов
  • Позволяет проводить планирование предстоящего технического обслуживания
  • Быстрое и простое подключение
  • Интегрированный автоматический анализ измеренных уровней ЧР
  • Актуальная информация в любое время благодаря удаленному доступу

Опции

  • Набор дополнительных сенсоров(6хНРСТ 100/50, 2xTEV)
  • HFCT сенсор другого размера(подробнее по запросу на SebaKMT)
  • Плоский коаксиальный кабель для закрытых КРУ

С помощью LPD-Monitor (Live Partial Discharge Monitor) может осуществляться временный или постоянный контроль ЧР в распределительных устройствах и кабелях среднего и высокого напряжения напряжением до 66 кВ.

Благодаря имеющимся 16 входным каналам и небольшому весу, LPD-Monitor является идеальной системой для мобильной и простой проверки кабелей и гарнитуры на критические значения частичных разрядов.

Даже после кратковременного теста возможно получение достаточного количества данных для принятия решения о техническом обслуживании или проведении более полной диагностики, например, с помощью OWTS.

Сигналы частичных разрядов принимаются индуктивными (HFCT) и/или емкостными (TEV) сенсорами. Индуктивные сенсоры прикладываются прямо к изолированному кабелю или к экрану кабеля. Емкостные сенсоры могут с помощью магнитов крепиться на металлические части распределительных устройств.

В зависимости от количества сенсоров, через 1...20 мин. записываются сигналы с каждого сенсора. Эти данные сразу же анализируются интегрированным программным обеспечением. Сигналы относят либо к «локальным ЧР» либо к «ЧР в кабеле». Измеренный уровень ЧР сравнивается с имеющимися в экспертном банке данных и относится к одному из 4 возможных уровней. В случае сигнала ЧР, определяемого как «критичный», система выдает тревожное сообщение.

Удаленный доступ позволяет пользователю в любой момент контролировать актуальные результаты измерений и активность частичных разрядов.

Комплект поставки

  • 6 индуктивных сенсоров (HFCT 100/50)
  • 2 емкостных сенсора (TEV)
  • Комплект кабелей (2x5 м, 4x10м и 2x15 м)
  • Сумка для принадлежностей
  • Руководство пользователя
  • Клавиатура / мышка/ модем

Технические данные  LPD-Monitor

Количество каналов

16

Частота дискретизации

100 МС/с

Питание

110 ... 240 В АС, 50 ... 60 Гц

Потребляемая

90 ВА

мощность



Рабочая температура

-10 °С ... +45 °С

Удаленный доступ через модем

LAN/GPRS/HSDPA

Класс защиты

IP 20

Вес

ок. 15 кг

Размеры

524 х 206 х 428 mm

Сенсор HFCT (100/50)

Выход

4,0 мВ/ мА ± 5%

Полоса пропускания

100 кГц ... 20 МГц

Длительность спада

2,5 мкс ± 5%

Длительность фронта

< 20 не

Нагрузка

50 Ом

Максимальный ток

300 А   50 Гц

Сенсор TEV

Полоса пропускания

1 МГц ... 50 МГц

Длительность спада

0,4 мс ± 5%

Длительность фронта

< 5 не

Емкость

150 пкФ
