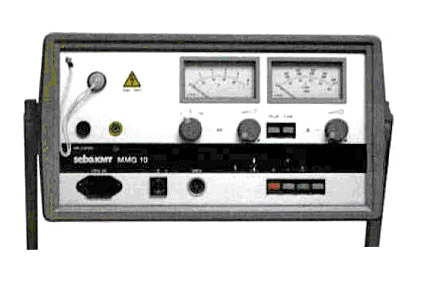

MMG 10

Прибор для испытания напряжением оболочек кабеля из полиэтилена или ПВХ, а также для определения мест неисправности оболочки или замыкания на землю в экранированных кабелях с пластмассовой изоляцией.

Назначение

Измерительный прибор оболочки MMG 10 используется преимущественно для испытания (под напряжением) оболочки полиэтиленовых и хлоро-виниловых кабелей , а так же для определения места повреждения оболочки в экранированных кабелях с пластамассовой изоляцией и для обнаружения замыкания на землю. Предварительное определение повреждения оболочки возможно в комбинации с прибором для предварительного определения места повреждения оболочки MVG 5.

Возможны следующие измерения:

  • Предварительное обнаружение повреждения оболочки в экранированных кабелях среднего напряжения

  • Определение места повреждения в кабеле среднего напряжения с пластамассовой изоляцией, замкнутом на землю

Точное определение осуществляется методом шагового напряжения с помощью пробора поиска замыкания на землю ESG 80-2.

Данный прибор является идеальным для преобразования высокоомных повреждений в силовых кабелях низкого напряжения из-за великолепного качества прожига двухполупериодного выпрямителя.

Кроме того, новый прибор для измерения оболочки MMG 5 обладает следующими характеристиками:

  • плавная регулировка исходного напряжения в следующих диапазонах напряжения: 500,1000, 2000, 5000 В.

  • защита от перегрузки с помощью регулировки напряжения - и тока
  • определение места повреждения с малой мощностью во избежание повреждения соседних жил или кабелей
  • индикация напряжения и тока с помощью двух аналоговых измерительных инструментов
  • автоматическая разрядная установка устраняет остаточную зарядку и заземляет испытательный объект
  • задание рабочего ритма источнику напряжения во избежание «высыхания» повреждения при локализации повреждения оболочки
  • очень хороший эффект прожига из-за двухполупериодного выпрямителя

 Технические данные

 Подсоединяемая мощн.

700ВА

 Подключение к сети

230В/ЗА (45/60 Гц)

 Макс, величина тока  гор.

 0,5 А

 Мак, велич. напряж.  гор.

110 кВ

 Выход постоянного  тока

1000 В/ 0,5 А

 Регулировка тока

5000 В/0,1 А

 Регулировка  напряжения

10000В/ 0,05 А

 Контроль температуры

коммутац. регулятор

 Индикация опасного  исходного напряжения

 коммутац. регулятор



Габариты в мм (без ручек)

200x360x360

Вес

около 9 кг

 Рабочая температура

-10'С...+50*С

 Температура хранения

-20'С...+60*С

 Принадлежности

-Прибор для поиска замыкания на землю

ESG 80-2

- Штырь с измерительным кабелем

EES

- Прибор для предвари­тельного определения места повреждения обо­лочки {предварительное определение до 5 кВ)

MVG

- аварийный выключ.

NAG1 для отд. режима

- аварийный выключ. (режим раб. с MVG 5)

NAG 2


Измерительный прибор для определения повреждений оболочки MMG 10
Измерительный прибор для определения повреждений оболочки MMG 10
