Surgeflex 8

Компактная и мобильная система для испытания и локализации повреждений кабелей управления и кабелей низкого напряжения.

Функции Surgeflex 8

Surgeflex 8 - эта самая лучшая переносная и доступная по цене система для определения места повреждения в кабе­лях низкого и среднего напряжения, а также в кабелях управления и кабелях погружных насосов. Метод измере­ния ARM® (метод отражения электр. дуги) является самым успешным методом предварительного определения. Про­жиг повреждения кабеля, ограниченный временем, возмо­жен при всех трех уровнях напряжения. Низкоомные по­вреждения могут быть определены предварительно без высокого напряжения прямо с помощью Teleflex Т 3050-S. Teleflex T3050-S со встроенным режимом пользователя и кнопочным управлением автоматически показывает конец кабеля и место повреждения в режиме ARM-Mode. В режи­ме „S(ep-by-step Easy Mode" даже неопытные пользователи могут успешно определить повреждения . „Expert Mode" по­зволяет опытному пользователю свободную выборочную установку параметров, Для точного определения мест по­вреждения с помощью акустического методаданная систе­ма посылает импульсы с энергией до 1000 Дж. Модули установлены на металлическом каркасе и на колесах. Мо­дульное исполнение позволяет составить оптимально нуж­ную для клиента мощность установки. Особенности системы

Комплексное определение повреждения
кабеля с возможностями для:

  • Испытания постоянным током до 8 кВ
  • Предварительное определение
  • измерение методом отражения
  • измерение методом ARM(MeTOfl отражения
  • электрической дуги) до 32 кВ
  • метод импульсного тока 214/ 8 кВ
  • Прожиг(преобразование повреждения)
  • Определение трасс (как опция)
  • Точное определение
  • дистанционное и акустическое измерение (214/ 8 кВ с 1000 Дж.)
  • определение мест повреждений оболочки метод звуковых частот (как опция)

Объем поставки Surgeflex 8

  • Комплект из: Surge Unit 2/4/8 кВ
  • ARM® Unit 8 кВ

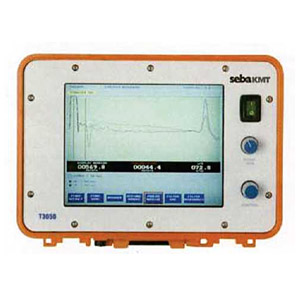

  • Teleflex Т 3050-S
  • Стойка на колесах
  • Руководство по эксплуатации
  • Комплект кабелей Опции Принадлежности
  • Установка для определения Digiphone повреждения кабеля акустическим методом
  • установки для поиска кабеля и определения Ferrolux места повреждения кабеля электрометодом
  • прибор для поиска замыкания на землю ESG 80-2

Технические данные Teleflex

Диапазон измерения

50м 7500м

Ширина импульсов

50 не до 10 мкс

Частота развертки

100 МГц

Погрешность измерения

± 0,1 % от диапазона

Экран

10,4" VGA цветной TFT дисплей

V/2 регулировка

60 М/МКС....150 м/мкс

Виды измерения

Прямое измерение L1 Сравнительное измерение через опер, память ARM -Mode

Метод импульсного тока

Запоминающее устр. Интерфейс

60 рефлектограмм RS 232- интерфейс для создания базы данных на ПК с использованием спец. программного обеспечения

Питание

230 В. 50 Гц

Рабочая температура

-20°С,..40°С

Габариты (Ш-В-Г)

360 х 160 х270 мм

Вес

8 кг

Surge Unit 2/4/8 кВ



Испытание

0...8КВ

Импульсы

0...2 кВ; 1000 Дж 0...4кВ; 1000 Дж 0...8кВ: 1000 Дж

Последовательность импульсов

2...6 с,

Прожиг

Одиночные импульсы до 1,4 А

Технические данные системы

Габариты (Ш-В-Г)

530 х 1390 х 660 мм

Длина соедин. пров.

6 м (стандарт)

Вес

= 90 кг

Питание

230 В; 50/60 Гц, 2,3 кВА (110 В как опция)

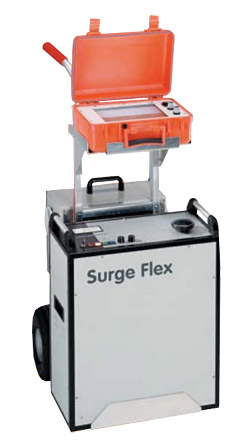

Surgeflex 8
