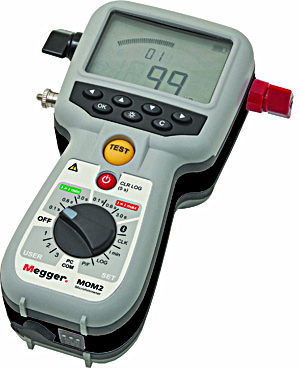

MOM 2

Микроомметр для измерения тока до 220 А

ОСНОВНЫЕ ОСОБЕННОСТИ
Ток до 220 A
Питание от батарей
Низкий вес – 1 кг
Безопасное тестирование – технология DualGround
Автоматический диапазон измерения: от 1 µΩ до 1000 mΩ
Связь с ПК по интерфейсу Bluetooth®
Соответствует стандартам IEEE и МЭК

ОПИСАНИЕ
Прибор MOM2 предназначен для измерения сопро­тивления цепи главного контакта выключателя, шинных соединений и других звеньев цепи протека­ния высокого тока. Данный инструмент разработан как безопасный, простой в использовании и универ­сальный тестер. Микроомметр такого класса может быть использо­ван повсеместно для высокоточного измерения низ­кого сопротивления. Прибор MOM2 позволяет выполнять измерения в соответствии с методикой DualGround. Другими сло­вами, MOM2 безопасно, быстро и просто проводит измерения объектов, которые заземлены с обеих сторон. Прочный и легкий MOM2 – ручной инструмент, что делает его незаменимым для работы в полевых ус­ловиях, например, на подстанциях. Прибор постав­ляется с прочным резиновым чехлом, в котором еще менее уязвим. Он рассчитан на проведение полного тестирования без необходимости перезарядки. Пользователю доступно до 190 сохранений резуль­татов тестирования с возможностью последующей выгрузки их в ПК через Bluetooth.

НАЗНАЧЕНИЕ
Система тестирования MOM2 предназначен а для выполнения самых разных задач. Наиболее рас­пространенные задачи: измерение сопротивления главных контактов выключателей низкого, среднего и высокого уровня напряжения, а так же шинных соединении и прочих звеньев цепи протекания вы­сокого тока. Высокое контактное сопротивление приводит к по­терям и повышению температуры, что обычно при­водит к серьезным последствиям. Во избежание этого, необходимо периодически выполнять про­верку сопротивления контактов. Таблица, приведенная ниже, показывает насколько  важно низкое сопротивление в силовых цепях:
Ток Контактное сопро­тивление Потери
10 кА 1 mΩ 100 кВт
10 кА 0.1 mΩ 10 кВт
1 кА 1 mΩ 1 кВт
1 кА 0.1 mΩ 100 В

При токе 10 кА и сопротивлении контакта 0.1 mΩ электрические потери составят 10 кВт. Вся энергия этих потерь будет рассеяна в месте контакта, что приведет к его нагреву и возможному перегреву, который в свою очередь, вызовет преждевремен­ный выход оборудования из строя.
 Параметры спецификации действительны при полностью заряженной батарее и температуре окружающей среды +25°C. Спецификация может быть изменена без уведомле­ния.

ИЗМЕРЕНИЯ
Минимальный ток
Селективный 50 A/ 100 A при сопротивлении ≤2 m» Критерий успешности Селективный от 1 µ» до 1999 m»

УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
Использование на высоковольтных подстанциях (число измерений при полной зарядке батареи и производстве) - около 800 при I min = 100 A.
Категория изоляции: CAT I
Температура: рабочий диапазон от -20ºC до +50°C° (Допустимый диапазон рабочей температуры батареи 0ºC до +50°. Температура при зарядке батареи от +10ºC до +40°)
Диапазон хранения: от -40ºC до +70ºC
Относительно влажность 5%-95%, не конден­сируемая
Уровень загрязнения 2.
Ударные воздействия IEC 60068-2-27.
Вибрация: IEC 60068-2-6.
Транспортировка: ISTA 2A.
Класс пожароопасности: V0
Соответствие требованиям по безопасности ЕС
ЭМС 2004/108/EC Директива ЕС по низковольтному оборудованию 2006/95/EC
Общие сведения
Батареи: Пять батарей типа AA (HR6) 2700 mAh NiMH
Время зарядки: < 12 ч Номинальное время зарядки при 25°C 4ч Зарядное устройство
Напряжение питания: ~100 -250 В,50 / 60 Гц
Размеры (с клеммами): 217 В x 92Ш x 72Г мм
Формат метки по выключателю или дате
Масса: 1.0 кг только прибор, 5.0 кг с аксессуарами и сумкой для транспортировки
Емкость: 190 измерений
Мощность: 60 Вт
Защита: от установки неверного типа бата­рей, низкой/высокой температуры
Срок службы батареи встроенных часов: ≥10 лет
