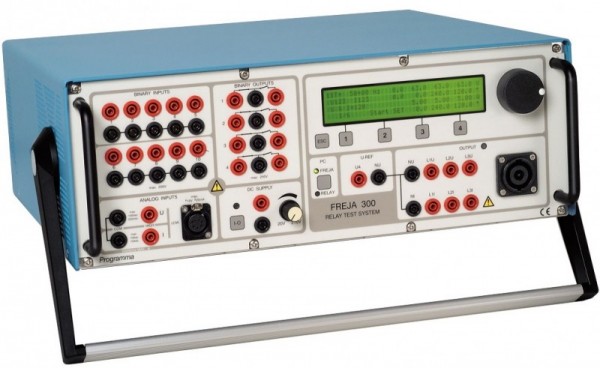

Megger FREJA 306

Прочная и надежная конструкция системы специально разработана для эксплуатации в полевых условиях в широком диапазоне температур с возможностью применения интеллектуального ПО для проведения быстрых испытаний.

FREJA 306 может работать как с использованием РС, так и без него. После запуска режима Local (локальный) FREJA 306™ может использоваться как автономная система без РС. Применение режима Local является очень простым. Функция каждой кнопки описана на дисплее, на котором также отображаются параметры-настройки и значения измеряемых величин.

Очень точные (обычно 0,01%) аналоговые входы низкого уровня предназначены для измерения выходных сигналов преобразователей. Входы высокого уровня могут быть использованы в качестве обычного амперметра и омметра. FREJA 306™ может генерировать следующие напряжения и токи: 4х150 В (82 ВА) и 3х15 А (87 ВА) или 1х45 А (250 ВА), либо с использованием дополнительного внешнего усилителя СА3 – 6 различных значений токов (FREJA306). Каждый выход может быть изменен независимо. Система позволяет выполнять как статические, так и динамические испытания, например, в режимах, предшествующих появлению неисправности, и генерации повреждения при одновременном изменении величин параметров и формы сигналов.

FREJA 306 также может быть использована как устройство имитации неисправностей для их создания или генерации, либо для импортирования реальных зарегистрированных помех, т.е. – импортирования файлов EMTP™ или COMTRADE™ (и редактирования формы сигналов) с помощью ПО моделирования неисправностей или помех – FREJA SIM™. Встроенный источник постоянного тока может осуществлять питание релейной защиты. С использованием аксессуара GPS приемник, GPS200 - MGTR, несколько FERJA 306 могут быть синхронизированы для выполнения тестирования из конца в конец при котором системы FREJA находятся разных подстанциях.

Области применения тестирование реле

Система FREJA 306 в основном предназначена для тестирования вторичных цепей оборудования релейной защиты. Испытаниям могут быть подвергнуты практически все типы защитных реле.

Описание средства измерений

Принцип действия FREJA 306 заключается в формировании испытательных сигналов с заданными параметрами для аппаратуры релейной защиты и автоматики (РЗА) и регистрации откликов на них. Принцип действия устройства в части измерений напряжения и силы постоянного и переменного тока основан на преобразовании входного аналогового сигнала в цифровую форму с помощью АЦП.

Принцип действия в части измерения угла сдвига фаз основан на принципе преобразования фазового сдвига во временной интервал, формируемый в моменты перехода сигнала через ноль и пропорциональный значению измеряемого угла сдвига фаз. В части воспроизведения высоких выходных токов основан на формировании больших выходных токов из напряжения переменного тока питающей сети с помощью электронного автотрансформатора, соединенного с оконечным разделительным силовым трансформатором тока, питающим нагрузку. Устройство может генерировать испытательные сигналы по четырем независимым каналам напряжения и тока. Амплитуды и фазы каждого из сигналов устанавливаются независимо.

Основные узлы устройства: автотрансформатор, измерительный трансформатор тока, микропроцессор, ЖК-дисплей, органы управления (кнопки, тумблеры), источник питания. Управление устройствами осуществляется оператором вручную кнопками и ручками на панели управления. Все органы управления, индикации, гнезда цепей расположены на лицевой панели устройств. Для связи с персональным компьютером устройства оснащаются интерфей- сом RS-232.

Назначение средства измерений

Устройство для проверки релейной защиты FREJA 306 предназначено для:

  • измерения напряжения постоянного и переменного тока;
  • измерения силы постоянного и переменного тока;
  • измерения угла сдвига фаз;
  • формирования испытательных сигналов для проверки релейных защит.
