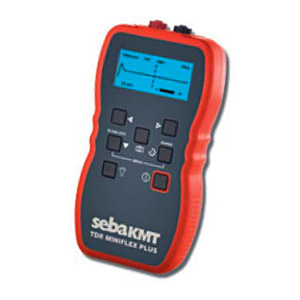

TDR Miniflex Plus

Рефлектометр и генератор звуковой частоты импульсно-рефлекторного действия для поиска мест повреждения кабеля.

Принцип действия

TDR Miniflex Plus - профессиональный рефлектометр (Time Domain Reflectometer) и генератор звуковой частоты для поиска повреждений кабелей связи протяженностью до 6 000 м. Благодаря сильному сигналу можно обнаружить обрывы, короткие замыкания, соединительные и Т-образные муфты, проникновение влаги и другие изменения импеданса в кабеле.

Встроенный генератор звуковой частоты позволяет проследить трассу кабеля и идентифицировать жилу. Благодаря регулируемому согласованию импеданса и скорости распространения импульса TDR Miniflex Plus может использоваться на электрических кабелях и кабелях связи, включая коаксиальные и витые пары.

Рефлектограмма с указанием расстояния до повреждения отображается на жидкокристаллическом дисплее 64 x 128 пикселей. Благодаря интегрированному ЗУ результаты измерения можно сохранять в памяти и обработать позже на компьютере в офисе.

TDR Miniflex Plus расположен в пыленепроницаемом и брызгозащищенном ABS-корпусе и соответствует международным стандартам безопасности и качества. Рефлектометр поставляется вместе с соединительными кабелями и практичной сумкой на ремне. Результаты измерения могут быть переданы с TDR Miniflex Plus непосредственно на ПК, где они могут быть заархивированы или обработаны.

Очевидные преимущества

  • 11 диапазонов измерения от 7 м до 6 км, очень хорошие результаты при изменении импеданса в начале кабеля
  • Встроенный генератор звуковой частоты для трассировки и идентификации жилы
  • Пыленепроницаемый и брызгозащищенный корпус (IP 54)
  • Устойчивый и удобный дизайн корпуса весом менее 350 г
  • Сохранение в памяти до 50 рефлектограмм с результатами
  • Внутренне ЗУ для хранения результатов измерений
  • USB порт для загрузки/копирования результатов измерений
  • Программное обеспечение со многими функциями для сравнения, оценки и архивирования результатов измерений

Принадлежности

  • TF 3 для подключения к кабелям под напряжением до 400 В АС, CAT IV

Технические данные

Диапазоны измерений

7, 15, 30, 60, 120, 250, 500 м 1, 2, 3, 6 км

Разрешение

около 1% от диапазона измерения

Погрешность

1 % от диапазона измерения

Установка скорости

V/2; 2,5 ... 148,5 м/мкс или NVP

Амплитуда импульса

5 В (холостой ход)

Согласование импеданса

настраиваемое 25, 50, 75 & 100 Q

Ширина импульса

3 нс ... 3 мс

Скорость измерения

Единичное или длительное измерение

(макс. 2 измерения/сек.)

Генератор звуковой частоты

810 ... 1110 Гц

Автоматическое отключение

настраиваемое

Питание

4 x AA батареи

Дисплей

64 x 128 пикселей ЖКД, с подсветкой

Диэлектрическая прочность

250 В АС

Объем ЗУ

50 рефлектограмм

Рабочая температура

-10 °C ... +50 °C

Температура хранения

-20 °C ... +70 °C

Класс защиты

IP 54

Габариты (Ш x В x Г)

165 x 90 x 37 мм

Вес

350 г
