Пьезоэлектрический поворотный затвор RS08

Производитель: NANOMOTION

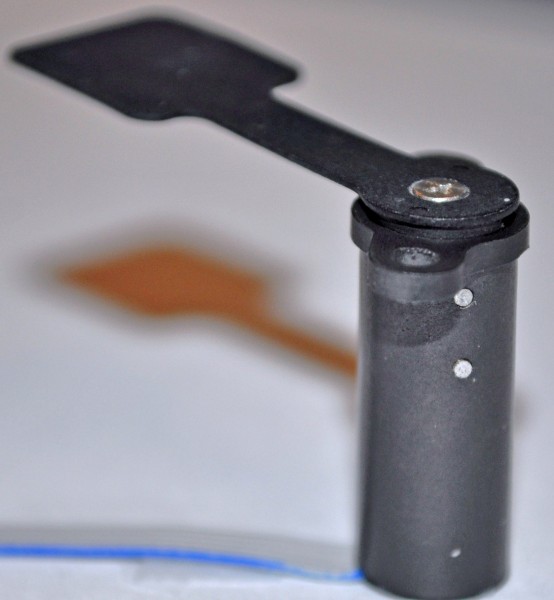

Пьезоэлектрический поворотный затвор RS08 является единственным затвором подобного типа. Используется в оптоэлектронных системах для затемнения ИК-матриц и последующей калибровки потенциалов пикселей видеодетектора. В миниатюрном цилиндрическом корпусепьезозатвора диаметром 8 мм и длиной 20 мм размещается пьезоэлектрический двигатель и контроллер.Масса пьезоэлектрического затвора в сборе 2 грамма. Для открытия или закрытия затвора на устройство требуется только подача сигнала в формате ICC.RS08 разработан для работы от аккумулятора 3,3 В и обеспечивает ход от 35 до 120 градусов.Лепестки затвора могут варьироваться по размеру и материалу, до 25 мм в диаметре. Затвор работает с применением обратной связи, останавливаясь по электронным ограничителям, что позволяет избежать шума от механического торможения.

Параметры:

  • Тихая работа
  • Низкий импульсный ток
  • Лучшая производительность в заданных габаритах (масса: 2 г, встроенная электроника усилителя и контроллера в корпусе затвора)
  • Удержание положения и торможение без потребляемой мощности
  • Соответствие высоким стандартам по ударным, вибрационным и температурным характеристикам - безопасный и надежный

Применение в оптоэлектронных системах:

  • Затворы для коррекции неоднородности в ИК камерах (NUC)
  • Лазерный затвор
  • Смена фильтров

Технические характеристики:

  • Режим привода: замкнутый контур

  • Угол хода: до 120˚ ± 2˚

  • Время хода: <50мс для 90˚

  • Рабочая температура: -40 °C до 70 °C

  • Вибрация: 10 G в режиме удержания, без подачи питания

  • Ударные нагрузки: 500 G макс. (нерабочее состояние)

  • Среднее время наработки на отказ: 50 000 часов

Протокол связи

  • ICC

 Коррекция неоднородности

На сегодняшний день системы обработки изображений широко используются для множества задач в области обеспечения безопасности, связанных с наблюдением, тепловизионными системами и ночным видением. Такие системы формирования изображений разработаны на основе матрицы в фокальной плоскости (FocalPlaneArray - FPA), которая представляет из себя серию детекторов, расположенных в фокальной плоскости линзы, формирующей изображение. Однако на качество изображения влияет неравномерность теплового отклика детекторов FPA, часто называемая шумом с постоянным спектром или дрейфом во времени.

Несмотря на многочисленные успехи в технологиях производства детекторов неоднородность остается первичной проблемой, поскольку она ухудшает пространственное разрешение, точность и способность различать мельчайшие разности температур. В сочетании с тем, что пространственная неоднородность со временем смещается, существует явная потребность в регулярной и частой калибровке (коррекции).

Преобладающий процесс коррекции неравномерности (Non-UniformityCorrection - NUC) осуществляется с помощью калибровки относительно однородного источника излучения черного тела. Проще говоря, с помощью механизма затвора, аналогичного тому, который показан выше, осуществляется блокировка FPA единообразным эталонным объектом.

Возможность эффективного функционирования затвора NUC определяется применением пьезо двигателя Nanomotion Edge. Двигатель Edge - это один из самых миниатюрных и самых легких двигателей, который обеспечивает высокоскоростное линейное или вращательное движение и удержание положения и не потребляет электроэнергию в состоянии покоя.

Nanomotion разрабатывает и производит линейные и поворотные модули на основе требований рынка систем безопасности. Для соответствия наших модулей самым сложным условиям, эти двигатели и разработанные модули проходят: температурные эксплуатационные испытания, испытания на тепловой удар, испытания на вибрацию и механические ударные нагрузки.
