Surgeflex 32

Особенности установки Surgeflex 32

Надежная и быстрая локализация повреждений при помощи современной TDR - технологии

• Высокая ударная энергия для эффективной точной локализации
• Включает различные методы поиска

Описание

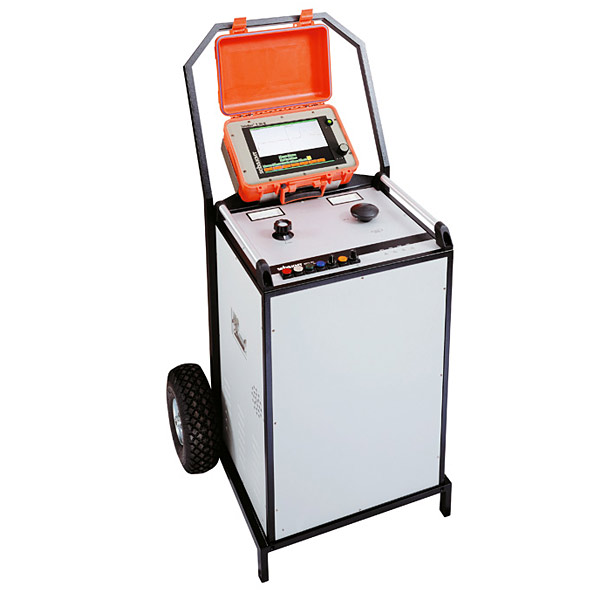

Surgeflex 32 является переносной установкой для испытания и определения мест повреждений в силовых кабелях среднего и низкого напряжения.

Метод ARM (метод отражения электрической дуги) является успешным методом предвари-тельного определения мест высокоомных повреждений до 32кВ. Кратковременное преобразование повреждения кабеля возможно при всех уровнях напряжения. Низкоомные повреждения могут быть определены предварительно с помощью рефлектометра Teleflex Т 30-Е без применения высоковольтных методов. Teleflex Т30-Е со встроенным режимом Online-помощи пользователю и одно-кнопочным управлением автоматически показывает конец кабеля и место повреждения в режиме ARM. В режиме „Step-by-step Easy Mode" даже неопытные пользователи могут успешно определять повреждения. „Expert Mode" позволяет опытному пользователю свободную установку параметров измерения. Для точного определения мест повреждений с помощью акустического метода данная система посылает импульсы с энергией до 1750 Дж.

Система установлена на металлическом каркасе и на колесах, что позволяет использовать ее в полевых условиях. Соединительные провода для подключения в сеть, заземления и кабели высокого напряжения закреплены на кабельных скобах каркаса.

Технические данные

• Испытание постоянным током до 32 кВ
• Предварительное определение места повреждения
• измерение методом отражения
• измерение методом ARM (метод отражения электрической дуги) до 32 кВ
• метод импульсного тока 8/16/32 кВ
• метод Decay до 32 кВ
• Прожиг (преобразование повреждения) до 32 кВ
• Определение трасс (опционально)
• Точное определение места повреждения
• дистанционное и акустическое измерение (8/16/32 кВ с 1750 Дж)
• определение мест повреждения оболочки (0 ... 5 кВ ограниченная мощность)
• метод звуковых частот (опционально)

Объем поставки Surgeflex 32

• SPG 32; 0 ... 8/16/32 кВ
• Телефлекс Т 30-Е
• Стойка на колесах Руководство по эксплуатации
• Комплект кабелей
