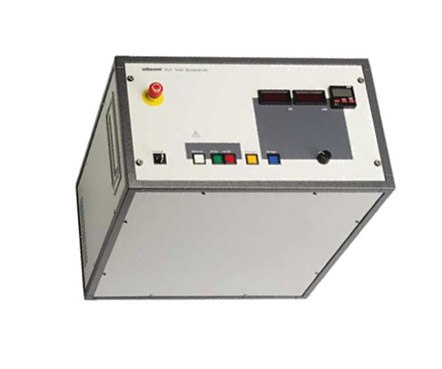

VLF Test System 20 кВ

Переносная испытательная система VLF 20 кВ с прямоугольной косинусной формой напряжения частотой 0,1 Гц

Описание

Согласно предписаниям кабель и муфты после прокладки и ремонта должны быть испытаны на электрическую прочность. Переносная испытательная система 20 кВ VLF фирмы SebaKMT может использоваться в зависимости от имеющихся норм для кабелей напря жением до 11 кВ или при повторных испытаниях для кабелей до 16 кВ номинального напряжения при емкости кабеля до 3 рФ .

Благодаря использованию запатентованной SebaKMT прямоугольной косинусной формы напряжения можно быстро получить пробой дефектных мест полиэтиленового кабеля, кабеля из сшитого полиэ тилена и бумажно-масляного кабеля, не нагружая без необходимости изоляцию кабеля.

VLF Test System состоит из источника постоянного напряжения, который заряжает испытуемый образец необходимым испытательным напряжением, и из системы, осуществляющей регулярную смену полярности в 5-ти секундном интервале.

Смена одной полярности другой осуществляется при помощи подключенного выпрямителя, индуктивности и конденсатора, образующегося из интегрированной емкости 0,3 рФ и емкости кабеля. Резонансный контур обеспечивает при этом косинусную форму напряжения с фронтом, соответствующим 50 Гц синусной кривой.

Особенности работы

С весом около 50 кг система VLF 20 кВ является очень мощным, переносным, универсальным прибором для испытания кабелей.

  • Благодаря использованию запатентованного принципа смены полярности в сочетании с повторным применением сохраненной в кабеле энергии эта система имеет по сравнению с другими испытательными методами небольшой вес и небольшое потребление энергии при высокой емкости испытатуемого кабеля.
  • Высокая емкость испытания до 3 цФ позволяет одновременное испытание всех 3 фаз кабеля.
  • Метод рекомендован нормами VDE 0276-620 и 0276­621 .
  • Благодаря частоте 0,1 Гц запатентованной SebaKMT прямоугольной косинусной формы напряжения слабые места в кабеле пробиваются лучше и быстрее, чем при использовании других методов.
  • VLF(CH4) - самый экономичный метод для испытания PE- и VPE-кабелей. Такие типы кабелей нельзя испытывать постоянным напряжением.
  • Отрегулированное выходное напряжение Опции
  • Распознавание пробоя и отключение
  • VLF-ЮС-измерение тока утечки

Объем поставки

  • Базовый прибор
  • Кабель питания
  • Кабель заземления 4 м
  • Высоковольт. кабель подключения 4 м
  • Сумка для принадлежностей
  • Руководство по эксплуатации
Технические данные

Выходное напряжение VLF

0 ... 20 ^eff

Форма напряжения

прямоуг. косинусная

Фронт испыт.напряжения

~ 5 мс аналог. 50 Гц



частоте сети

Частота

0,1 Гц

Выходной ток

12 мА

Диапазон индикации



Измерение тока утечки

0 ... 12 мА (как опция)

Разрешение индикация

10 jA

Выходн. напряжение DC-

0 ... 20 кВ

Емкость испыт. кабеля

макс. 3 цФ

Устройство разрядки

встроено, 10 цФ за 3 с

Питание

230 В, 50 Гц, = 2,5 А



120 В, 60 Гц, = 5 А

Рабочая температура

- 20...+ 40 °С

Вес

< 50 кг, переносная

Габариты Ш x В x Г

520 x 600 x 300 мм
