Megger MIT2500

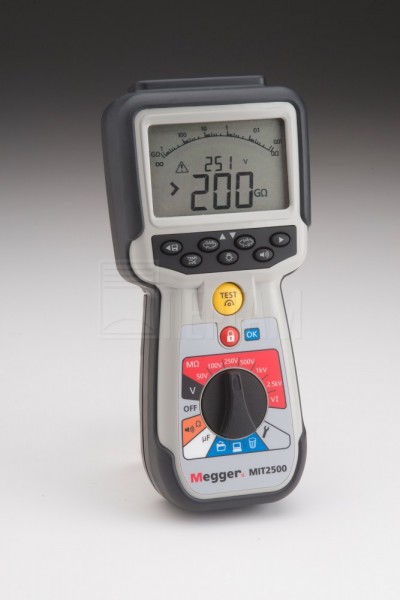

MIT2500 — прибор для проверки сопротивления изоляции

Новый тестер MIT2500 разработан для проверки изоляции в условиях, где рабочие напряжения превышают 1000 В и требуются более высокие напряжения для измерения параметров изоляции. Прибор может работать с фиксированным диапазоном напряжений 50 B, 100 В, 250 В, 500 В, 1000 В и 2500 В. Регулируемый диапазон позволяет использовать любое напряжение от 50 В до 2500 В с шагом 10 В. Это позволяет удерживать выходное тестовое напряжение в пределах 2% погрешности от выбранного диапазона даже при выполнении проверки. И облегчает трудоёмкие работы по измерению напряжения пробоя изоляции.

Прочный корпус прибора с опорной конструкции имеется отсек аккумуляторов на 6 элементов, есть встроенная защитная клемма для уменьшения тока поверхностной утечки, который снижает точность при высоких напряжениях. За счёт многослойного литься приборы устойчивы к неблагоприятным погодным условиям, имеют класс защиты IP54 (пылевлагозащита).

Ключевые особенности

  • Тестирование изоляции до 2,5 кВ (новое) и в диапазоне 200 GΩ при помощи ручного инструмента.
  • Защитная клемма для точности при высоком сопротивлении (новое)
  • Регулируемое напряжение тестирования изоляции в диапазоне от 50 В до 2500 В (новое)
  • Стабилизированное напряжение проверки изоляции (новое)
  • Возможность зарядки от сети и от машины (новое)
  • Один диапазон, ускоренная проверка проводимости в диапазоне от 0,01 Ω до 1 MΩ (новое)
  • Индекс поляризации (PI) и Коэффициент абсорбции (DAR)
  • Работы согласно CAT IV 600 В

Проверка сопротивления изоляции

Напряжение тестирования изоляции с обратной связью теперь имеет погрешность +2% -0% по сравнению с изначальной погрешностью в +20%, обеспечивая более точное измерение без опасности повредить цепь броском напряжения.

Регулируемый диапазон позволяет выбирать точное значение тестового напряжения в диапазоне от 50 В до 999 В с шагом в 1 В, 1000 В до 2500 В с шагом в 10 В, предоставляя 1200 вариантов тестового напряжения.

Функции прибора

  1. Тестовые напряжения (новое) — 50 B, 100 В, 250 В, 500 В, 1000 В и 2500 В
  2. Защитная клемма — Улучшенная производительность высший диапазонах проверки изоляции.

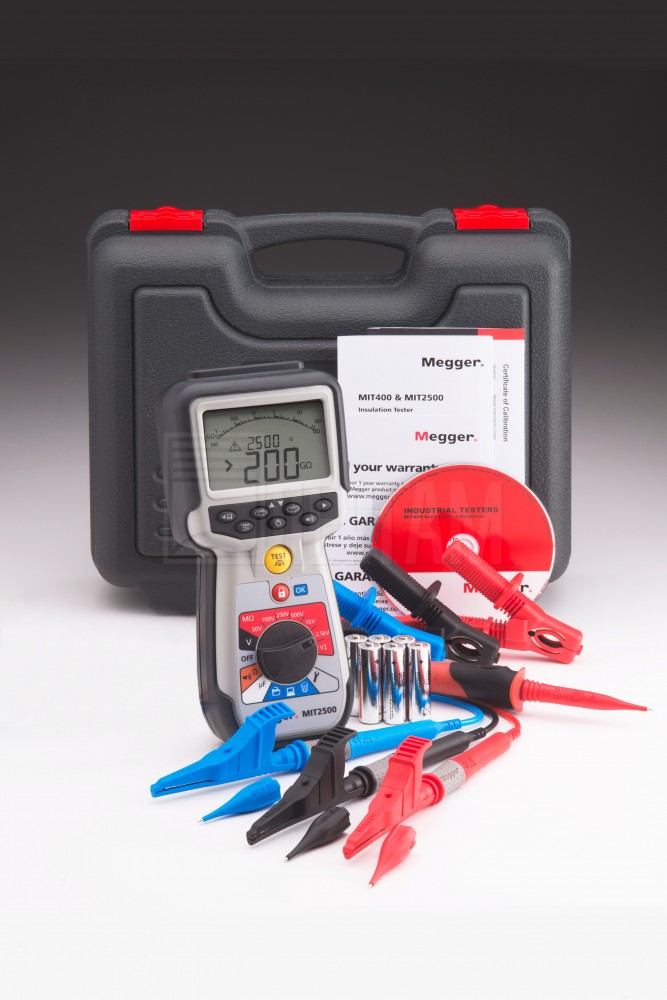

  3. Силиконовые измерительные провода 3 кВ (Новые) — В комплект помимо стандартных измерительных проводов категории III 1000 В / категории IV 600 B, входят специально разработанные силиконовые измерительные провода 3 кВ.
  4. Регулируемое тестовое напряжение (новое) — Регулируемое тестовое напряжение в диапазоне от 50 В до 999 В с шагом 1 В, 1000 В до 2500 В с шагом 10 В
  5. Тестовое напряжение с погрешностью 2% — Выходное тестовое напряжение удерживается в пределах допустимой погрешности или -0% +2% + 2 V
  6. Стабилизированное тестовое напряжение — Напряжение управляется системой с обратной связью, что позволяет удерживать напряжение в заданном значении на полном диапазоне измерения
  7. Отображение напряжения измерения (новое) — Фактическое тестовое напряжение отображается на небольшом цифровом дисплее вместе с измерением на большом цифровом дисплее.
  8. Отображаемый диапазон измерения — Напряжение диапазона отображается при выборе на экране.
  9. Отображение напряжения измерения (новое) — Во время проверки отображается напряжение измерения.
  10. Аналоговая шкала с делениями — Дисплей имеет функцию аналоговой шкалы для воспроизведения ответа подвижной катушки дисплея.
  11. PI и DAR — Автоматические функции индекса поляризации (PI) и коэффициента абсорбции (DAR). Индекс поляризации (PI): скорость 10 минут / 1 минута Коэффициент абсорбции (DAR): скорость 60 / 30 секунд
  12. Запланированное измерение — Автоматическое измерение в течение заданного промежутка времени.
  13. Диапазон 200 GΩ — Тестирование изоляции до 200 GΩ при ≥1000 В.
  14. Остановка тестирования — Останавливает тестирование, если при выполнении тестирования изоляции обнаружено превышение напряжения на 25, 30, 50, 75 или 100 В (задается пользователем). По умолчанию установлено на 50 В.
  15. Звуковой сигнал изоляции — Звуковой сигнал можно установить на срабатывание, если сопротивление изоляции больше заданного пользователем предела, настраивается в меню «Настройки».
  16. Блокировка измерения — Удерживает проверку изоляции постоянно включенной.

Защитная клемма

Тестер сопротивления изоляции Megger MIT2500 оборудован защитной клеммой для предотвращения ошибок от воздействия блуждающих паразитных токов. Клемма используется для отвода тока утечки с цепи, на которой выполняется измерение. Подключение защитной клеммы в некоторых случаях обеспечивает обратную цепь для блуждающих токов, которые могли бы создать значительные ошибки в измерениях изоляции. Особенно это относится к загрязнению поверхностей оборудования или проводов. Предназначена только для проверки сопротивления изоляции.
