HVPD PDSurveyor

Прибор HVPD PDSurveyor предназначен для предварительной диагностики кабельных линий и электрооборудования напряжением от 3,3 до 45 кВ.

Приборы комплектуются следующими типами датчиков:

Индукционный датчик (HFCT) – предназначен для диагностики кабельных линий, подключается к прибору при помощи коаксиального кабеля и устанавливается вокруг жилы кабеля или вывода экрана, регистрируя импульсы частичных разрядов, возникающих в изоляции. Датчики HFCT также используются для диагностики обмоток двигателей и генераторов. Они устанавливаются на выводах обмотки двигателя/генератора и регистрируют импульсы частичных разрядов, возникающих на витках обмотки.

Акустический датчик (AA) – предназначен для диагностики электротехнического оборудования, интегрирован в корпус прибора и регистрирует амплитуду акустического сигнала, вызываемого разрядом. Для регистрации акустического сигнала в ячейке прибор располагается на ее поверхности, в местах где сигнал может свободно проходить сквозь отверстия для вентиляции.

Верхняя панель прибора отражает величину разряда измеренного каждым датчиком, а нижняя панель -содержит информацию о уровнях критичности их величины.

PDSurveyor

PDS AIR

Панель отображения

Индикаторы

Индикаторы и экран

Датчик HFCT, подключение

BNC

Сопротивление HFCT

50 Ом

HFCT точность

10%

HFCT диапазон

100 кГц-20 МГц

Датчик TEV, подключение

встроенный

TEV точность

1Дб

TEV диапазон

5-70 МГц

Датчик AA, подключение

встроенный

AA точность

1Дб

Размеры

220х120х110 мм

Вес

1,26 кг

Материал

Пластик

Температурный диапазон

-10..+50 С

Влажность

<90%

Питание

Батареи Li-on

Индикатор низкого заряда батареи

есть

Разъем для подзарядки

2,1 мм

Автовыключение

через 5 минут

Параметры заряда батарей

90-264 В AC 50/60 Гц

Внешний микрофон

Лазер, мощность излучения

-

0,99 мВ

Диаметр кожуха

-

220мм

Размеры

-

220х220х280мм

Вес

-

0,5 кг

Внутренний микрофон

Размеры

40х40х280мм

Вес

0,5кг

Комплект поставки

PDSurveyor

Стандартный комплект поставки

Датчик HFCT 100/50

Фильтр 100 кГц

Кабель BNC

Зарядное устройство

Кейс

Стандартные наушники

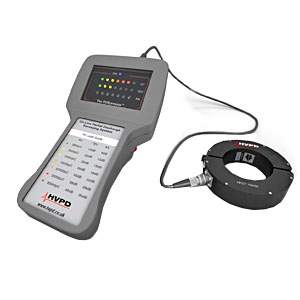

HVPD PDSurveyor
HVPD PDSurveyor

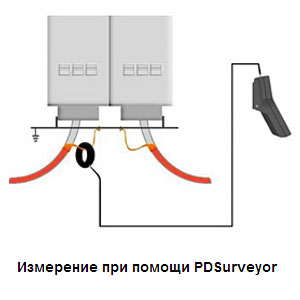

Измерение индукционным датчиком
Измерение индукционным датчиком

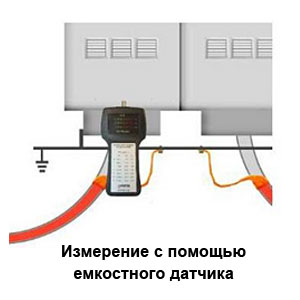

Измерение емкостным встроенным датчиком
Измерение емкостным встроенным датчиком

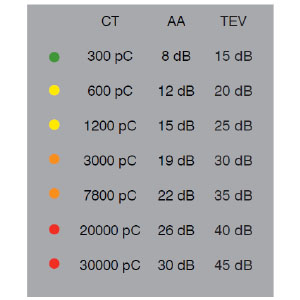

Интерфейс прибора HVPD PDSurveyor
Интерфейс прибора HVPD PDSurveyor
