HVPD Multi-Monitor

Система HVPD Multi-Monitor предназначена для мониторинга оборудования, находящегося под напряжением до 66 кВ . Система HVPD Multi-Monitor применяется для диагностики следующих объектов:

  • Кабели с изоляцией из СПЭ и БПИ и аксессуары ( возможна работа с кабельными линиями напряжением 110/220 кВ в случае низкого уровня шумов в линии )
  • Двигатели и генераторы
  • Высоковольтные ячейки

В зависимости от места возникновения частичного разряда его импульсы могут распространяться как по проводящим элементам конструкции оборудования, так и в жиле/экране кабельной линии.

Система HVPD Multi-Monitor работает с двумя типами датчиков.

Индукционный датчик (HFCT) – предназначен для диагностики кабельных линий, подключается к системе при помощи коаксиального кабеля и устанавливается вокруг жилы кабеля или вывода экрана, регистрируя импульсы частичных разрядов, возникающих в изоляции.

Емкостной датчик (TEV) – предназначен для диагностики электротехнического оборудования, высоковольтных ячеек и концевых разделок кабельных линий. Датчик подключается к системе при помощи коаксиального кабеля и размещается на внешней металлической поверхности диагностируемого оборудования.

Система HVPD Multi-Monitor рассчитана на работу по 16 независимым каналам ( распределение каналов между датчиками HFCT и TEV выбирается оперативным персоналом ).

Программное обеспечение системы и встроенная память позволяют осуществлять запись информации о пиковых значения импульсов частичных разрядов, непрерывно, 24 часа в сутки, семь дней в неделю, в течении 12 месяцев. Запись данных проходит в течении периода времени, равного 100 мс и отображается периодами в 20 минут.

Система HVPD Multi-Monitor снабжена встроенным LCD монитором 12’’ для отображения результатов измерения частичных разрядов, что позволяет оперативному персоналу оценить состояние изоляции диагностируемого объекта в полевых условиях, без дополнительных преобразований и передачи данных.

В системе также предусмотрено выставление порога критичности величины частичных разрядов с автоматической сигнализацией о превышении заданного.

ПО системы позволяет распознавать импульсы частичных разрядов и распределять их на три типа событий : Частичные разряды в кабеле, Частичные разряды в оборудование и концевых разделках и Помехи.

В системе реализована возможность передачи записанных данных через HSDPA модем или локальную сеть для отображения данных в режиме реально времени и удаленного мониторинга.

Возможность более детальной работы с полученными данными позволяет формировать и отображать их в графическом виде в границах необходимого временного интервала, просматривать информацию с разных каналов одновременно или по отдельности, классифицировать импульсы частичных разрядов.

Комплект поставки

  • Система HVPD Multi-Monitor
  • HSDPA модем
  • ПО Multi-Monitor Reader для Windows
  • Адаптер питания
  • USB накопитель 160 Гб
  • Инструкция

 Технические характеристики

Частотный диапазон работы

200 кГц-50 МГц

Количество каналов

16 каналов

Разъем для подключение датчиков

BNC

Сопротивление подключения

50 Ом

Период получения данных

100мс

Запись данных

Постоянная

Логический интервал записи

20 минут

Объем памяти

160 Гб

Управление памятью

Ручное/автоматическое

Дисплей

монохромный LCD 12'

Передача данных

Передача по HSDPA модему и LAN кабелю

Размеры

526х206х428 мм

Вес

15 кг

Температурный диапазон

-20..+45 С

Влажность

< 90%

Питание

Внутренние аккумуляторы

Параметры заряда батарей

220-240 В AC 50/60 Гц

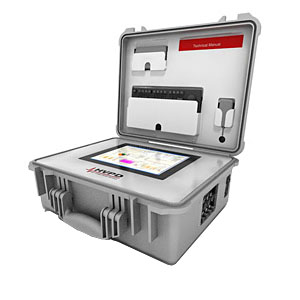

HVPD Multi- Monitor
HVPD Multi- Monitor

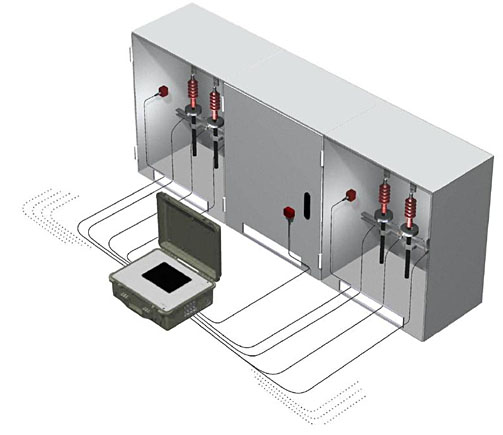

Пример подключения системы
Пример подключения системы
