HVPD Датчики HFCT

HVPD Датчики HFCT  предназначены для работы с кабельными линиями среднего и высокого классов напряжений с различной изоляцией. Они устанавливаются вокруг жилы, экрана кабельной линии или на его вывод. Датчики HFCT используются для мониторинга состоянии изоляции кабельных линий а также для локализации мест возникновения импульсов частичных разрядов.Широкий модельный ряд датчиков HFCT позволяет подобрать оптимальное решение для кабельных линий различной конструкции всех классов напряжения.

При установке датчиков HFCT на кабельную линию находящуюся под напряжениям в целях безопасности следует проводить кратковременное отключение напряжение. В случае необходимости установки датчиков на кабельную линию без ее отключения, там где такая процедура может быть разрешена техническими регламентами, компания HVPD предусмотрела использование специальной изолированной штанги.

Для оптимизации работы с диагностическим оборудованием компанией HVPD также разработан внешний блок выводов сигнальных кабелей датчиков. Датчики могут быть установлены на кабель предварительно, в процессе регламентных работ, ремонта, при установке ячейки. Сигнальные кабели от датчиков выводятся на внешний блок, который устанавливается в подходящим месте на ячейке или подстанции. В результате, для проведения диагностических работ не требуется получение прямого доступа к жилам или экрану линии а также отключение напряжения. Датчики подключаются к диагностическому оборудование в считанные минуты с соблюдением всех требований по безопасности.

HFCT  50/20

Характеристика

HFCT  50/20

Переходное полное сопротивление

1.9 мВ/мА ±5%

-3Дб частотная характеристика

150 кГц - 20 МГц

Время спада

2.5 мкс ±5%

Типичное время нарастания отклика

15 нс

Внутренний диаметр

20 мм

Внешний диаметр

50х60мм

Рекомендуемое полное сопротивление нагрузки

50 Ом

Выходной коннектор

BNC

Максимальный ток 50Гц

90 А

Вес

0,2 кг

Время наростания (нсек)

13,6

Время спада (нсек)

2,5

Низкая частота -3Дб (кГц)

155

Высокая частота -3Дб (кГц)

22

Переходное полное сопротивление ( 1 МГц) (мВ/мА)

1,9


HFCT 100/50   HFCT 140/100   HFCT 220/150

Характеристика

HFCT 100/50

HFCT 140/100

HFCT 220/150

Переходное полное сопротивление

4.0 мВ/мА ±5%

3.2 мВ/мА ±5%

2.8 мВ/мА ±5%

-3Дб частотная характеристика

100 кГц - 20 МГц

100 кГц - 12 МГц

100 кГц - 10 МГц

Время спада

2.5 мкс ±5%

2.5 мкс±5%

2.5 мкс±5%

Типичное время нарастания отклика

20 нс

30 нс

35 нс

Внутренний диаметр

45 мм

95 мм

140 мм

Внешний диаметр

107 мм

165 мм

237 мм

Рекомендуемое полное сопротивление нагрузки

50 Ом

50 Ом

50 Ом

Выходной коннектор

BNC

BNC

BNC

Максимальный ток 50Гц

300 А

300 А

300 А

Вес

0.4 кг

1.8 кг

1.8 кг

Время наростания (нсек)

17,4

27,2

33

21,5

Время спада (нсек)

2,51

2,09

2,41

2,52

Низкая частота -3Дб (кГц)

~80

~80

~100

85

Высокая частота -3Дб (кГц)

~21

~12

~9.5

22



Переходное полное сопротивление ( 1 МГц) (мВ/мА)

4

3,2

2,6

3,9



HFCT 75/35   HFCT 100/50

Характеристика

HFCT 75/35

HFCT 100/50

Переходное полное сопротивление

3.9 мВ/мА ±5%

±3.8 мВ/мА 5%

-3Дб частотная характеристика

100 кГц - 25 МГц

100 кГц – 20 МГц

Время спада

2-2.5 мкс±5%

2.5 мкс±5%

Типичное время нарастания отклика

30 нс

20 нс

Внутренний диаметр

40 мм x 25 мм

50 мм x 30 мм

Внешний диаметр

90 мм x 120 мм

150 мм x 110 мм

Рекомендуемое полное сопротивление нагрузки

50 Ом

50 Ом

Выходной коннектор

BNC

BNC

Максимальный ток 50Гц

300 А

300 А

Вес

0.5 кг

0.4 кг

Время наростания (нсек)

21,5

17,4

Время спада (нсек)

2,52

2,51

Низкая частота -3Дб (кГц)

85

~80

Высокая частота -3Дб (кГц)

22

~21

Переходное полное сопротивление ( 1 МГц) (мВ/мА)

3,9

4,1

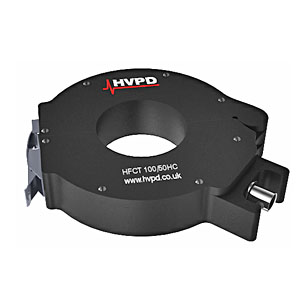

HVPD датчик HFCT 100/50   HFCT 140/100   HFCT 220/150
HVPD датчик HFCT 100/50 HFCT 140/100 HFCT 220/150
HFCT  50/20
HFCT 50/20
HFCT 75/35  HFCT 100/50
HFCT 75/35 HFCT 100/50
