LSG ЗЕ

Прибор служит для кратковременной стабилиза­ции электрической дуги на высокоомных неисправностях в кабеле.

Применение LSG 3E

Прибор LSG 3E служит для кратковременной стабил­изации электрической дуги на высокоомных поврежд­ениях в кабеле. Он позволяет предварительное определение места высокоомного повреждения в силовых кабелях с помощью обычного эхоимпульсного измерителя в момент электрической дуги. Зажигание электрической дуги возможно с помощью импульсного генератора. Напряжение импульсов при этом не должно превышать 32 кВ.

Если цепь имеет высокое полное сопротивление дефекта, то импульсы рефлектометра будут плохо отражаться. Поэтому, во избежании повреждения ка­беля при прожиге, что является обычным явлением, лучше применять генератор ударных волн с очень хорошими характеристиками поджига электрической дуги, не портящими кабель. Это очень важно преимущественно для длинных и мокрых кабелей, где потери большие.

Даже очень высокое время задержки зажигания (до 500 мс!) не представляет для LSG 3E проблему. Измерение рефлектометра осуществляется постоянно в нужный момент при помощи запускающего импульса с LSG 3Е.

Напряжения импульсного зажигания до 2кВ с нажатием кнопки "LSG-STOSS" вырабатываются самим LSG 3E. Поэтому при применении метода отражения электрической дуги можно обойтись и без отдельного генератора ударных волн. При этом одновременно исключается подача напряжения на кабель больше чем 2 кВ.

Система измерения/ необходимые приборы

Для проведения измерения методом отражения электрической дуги, как правило, наряду с LSG 3E также необходимы управляемый генератор ударных волн SWG и эхоимпульсный измерительный прибор. Они вмонтированы или в лабораторию, или переносные.

Технические данные

Применение

Определение места высокоомных повреждений в кабелях высокого и низкого напряжения

Метод измерения:

Метод отражения электрической дуги

Максим. напряжение импульсных батареек

 32 кВ

Напряжение внутренних импульсных батареек

640 Ws/2 кВ

Продолжительность стабилизации

» 20мс

Пауза

20 с

Подключение к сети

110 В/220В/230В/240В 50 Гц/60 Гц

Потребляемая мощность



350 ВА/2 сек 100ВА/«готов к подключению» (красная лампочка активная)

Параметры(д-ш-в)

560 х 520 х 430 мм

Вес

47 кг.

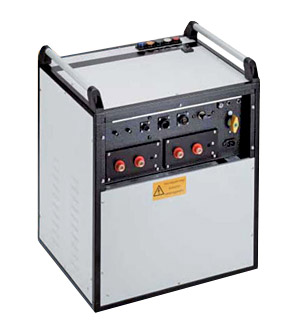

LSG 3E
