CDS диагностика

Кабельная диагностическая система для трехфазного измерения IRC- или RVM.

Предназначение установки СDS

Переносная комбинированная установка CDS применяется как универсальная система для диэлектрической диагностики кабелей с изоляцией РE/VPE, а также бумажно-масляных кабелей с использованием известных измерительных методов: изотермический анализ тока релаксации (IRC-анализ) и измерение возвратного напряжения (RVM-анализ). Комбинированная система благодаря небольшому зарядному напряжению абсолютно не разрушает кабель. Для PE/VPE кабелей с целью обработки результатов IRC-измерений используется модуль программного обеспечения, реализованный на базе нечеткой логики. Многоступенчатое интеллектуальное программное обеспечение, используемое для оценки результатов, учитывает специальные конструкционные особенности кабеля и классифицирует состояние испытуемого объекта, выдавая информацию о прогнозируемой остаточной прочности. Оценка кабеля методом RVM осуществляется по стандарту о характерных коэффициентах и пороговых значениях.

Программное обеспечение содержит банк данных с автоматизированным информационным поиском банка данных для расчета значения прочности по DIN VDE 0276, "данные о материале" и протоколирование результатов. Либерализация энергетического рынка и новые формы имущественного менеджмента в силу экономических причин ведут к более длительному использованию или к большей загрузке имеющихся компонентов в области энергоснабжения. Применяя интегральный анализ, пользователь может без нагрузки сети оценить состояние сети, целенаправленно управлять инвестициями и повысить надежность.

Особенности работы:

  • Определение состояния кабеля с изоляцией из PE / VPE / бумажно-масляной, не повреждая его
  • Простое управление и автоматический процесс измерения
  • Трехфазное параллельное измерение тока и напряжения
  • Большой динамический диапазон для IRC-измерений, проводимых на протяженных кабелях
  • Измерение зарядного тока на фазе формирования
  • Улучшенная техника фильтрации для индуцированных кабелей
  • Увеличенная емкость аккумуляторов для последовательных измерений
  • Расширенный диапазон для формирующих напряжений до 5 кВ

Технические характеристики

 Диапазон изм. тока - 130 мА ... 130 мА
 Диапазон изм. напряжения  0 ... 5000 В
 Макс.выход.напряжение  5 кВ
 Питание от сети  115 / 230 В; 50 / 60 Гц
 DC-ток зарядки  3 мА
 Потребляемая мощность  50 Вт
 Габариты (В x Ш x Г)  470 x 520 x 430 мм
 Вес  26 кг (без Laptop и кабеля)

Комплектация

1. Высоковольтный блок и блок управления
2. Laptop с инсталированным программным обеспечением
3. Комплект кабелей
4. Руководство по эксплуатации

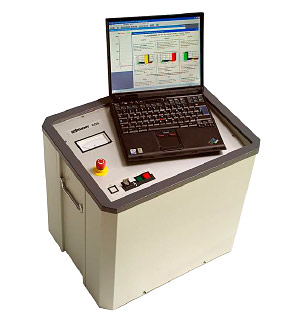

CDS с лаптопом
