CI

Комплект для выбора кабеля и идентификации сигнала кабельных линий под напряжением.

Преимущества

  • Простое обслуживание

  • Безопасное управление

  • Небольшие габаритные размеры

Описание принципа действия

Четкая идентификация кабеля перед монтажными работами необходима для абсолютной безопасности. Неправильная информация может вызвать опасные для жизни электромонтеров последствия или выход из строя электроснабжения потребителей.

Для более простой и безопасной работы была разработана система для выбора кабеля CI. Система состоит из генератора импульсного тока CITX и приемника CIRX. Этот приемник стационарно соединен с 140 мм гибким преобразователем для развязки сигнала идентификации.

Импульсным генератором CITX вырабатываются пилообразные импульсы пикового тока до 100 A и посылаются на выбираемый кабель. Этот измерительный ток вызывает вокруг кабеля электромагнитное поле, которое регистрируется преобразователем приемника CIRX, автоматически калибруется и индицируется на светодиодной шкале. Единственно возможной подстройкой может быть изменение амплитуды индикации.

Специальная функция программного обеспечения контролирует и проверяет при этом все параметры зарегистрированного импульса. Благодаря клещам с указанием направления и параметрам контроля приемника гарантируется очень надежный и независимый от помех выбор.

При времени работы от батареи свыше 50 часов установку можно использовать в любых ситуациях.

В стандартной комплектации в виде опции можно также получить работающий от сети CITX с Li-Ion аккумулятором и встроенным зарядным устройством.

В низковольтных сетях монтажные работы часто проводятся под напряжением (AUL). Для этого необходима четкая идентификация нужного кабеля, которая должна быть возможна и без отключения сетевого напряжения.

Выбор кабеля под напряжением с помощью комплекта LCI

Импульсный датчик LCITX через подводящий защитный кабель соединяется с сетью переменного тока 115В/230В. От питающего трансформатора через интервал 2 сек. отбирается ток около 80 А. Вследствие этого на участке кабеля возникает импульсный ток, принимаемый клещами для выбора кабеля, что служит для безопасной идентификации этого участка кабеля (не использовать на IT-сетях!). Передатчик LCI может быть подключен прямо к розетке с защитным контактом. Для соединения с открытыми распределительными устройствами имеется безопасная клемма с встроенным предохранителем. Небольшие размеры обоих импульсных датчиков позволяют использовать их в коммутационных шкафах.

Опции

  • 250 мм гибкий преобразователь

  • Сенсор выбора фазы PAS CI

Стандартный комплект поставки

Базовый комплект CI для выбора кабеля

  • Генератор CI TX

  • Приемник CIRX с 140 мм гибким преобразователем

  • Комплект со всеми необходимыми соединительными и сетевыми кабелями, зажимами

Базовый комплект LCI для выбора кабеля под напряжением

  • Генератор LCI TX

  • Приемник CIRX с 140 мм гибким преобразователем

  • Комплект со всеми необходимыми соединительными и сетевыми кабелями, зажимами

Полный комплект CI и LCI

  • Генератор CITX и LCITX

  • Приемник CIRX с 140 мм гибким преобразователем

  • Комплект со всеми необходимыми соединительными и сетевыми кабелями, зажимами

  • Чемодан

 Технические данные

 Передатчик для выбора кабеля
 CITX (Рис. 1)

Импульс. напряжение

55 В DC

Импульсный ток

макс. 100 A

Последовательность

30 / min

импульсов

Длительность импульса

72 мс

Питание

100-240 В AC; 50/60 Гц

12 В DC аккум

Время непрер.работы

4ч от аккумулятора

Время зарядки

6 ч

Вес

1,6 кг

Габаритные размеры

201 x 120 x 80 мм

Степень защиты

IP 54

Рабочая температура

-10 °C ... + 60 °C

Универсальный приемник С! RX (Рис. 2)

Датчик

140 мм

Регулировка усиления

10 ступ.-3дБ до 24 дБ

Питание

2 x 1,5В AA-батареи

Время непрер.работы

>50 ч

Вес

0,4 кг

Габаритные размеры

150 x 65 x 35 мм

Степень защиты

IP 54

Рабочая температура

-10 °C ... + 60 °C

Передатчик для выбора кабеля под  напряжением LCITX (Рис. 3)

Рабочее напряжение

100-240 В AC; 50/60 Гц

Импульсный ток

80 А

Последовательность импульсов

15/мин

Длительность импульса

1,5 мс

Вес

0,5 кг

Габаритные размеры

151 x 101 x 60 mm

Степень защиты

IP 54

Рабочая температура

-10 °C ... +60 °C

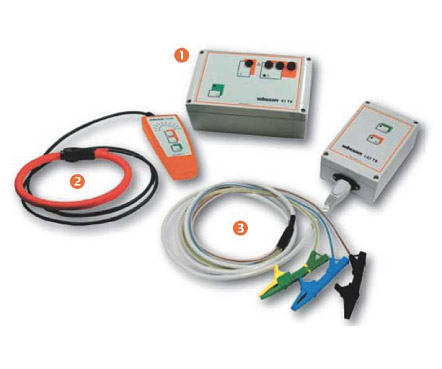

Комплект идентификатора кабеля CI
Комплект идентификатора кабеля CI

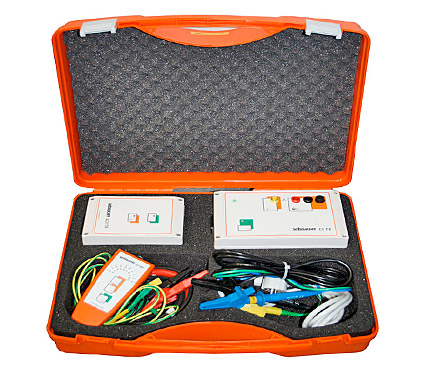

Комплектация прибора
Комплектация прибора
