OWTS HV 250

Установки OWTS для полного локального диэлектрического анализа состояния бумажно-масляных кабелей и кабелей с изоляцией из сшитого полиэтилена.

Достоинства

  • Неразрушающая диагностика ЧР затухающим переменным напряжением DAC
  • Online обработка для комплексной диагностики ЧР
  • Интегрированное измерение tan6 Протоколирование с помощью ПО OWTS Explorer
  • Портативная система, компактный дизайн

Принцип действия

Измерительная система OWTS предназначена для определения, анализа и локализации мест возникновения частичных разрядов (ЧР) в изоляции и гарнитурах всех типов кабелей высокого напряжения. Система OWTS может использоваться как при испытании вводимых в эксплуатацию новых кабельных линий, так и для анализа состояния старых кабелей. Система состоит из ноутбука - блок управления - и высоковольтного блока. Вв-блок состоит из вв-источника с электронным переключателем и индуктивной катушки для создания переменного испытательного напряжения. Вв -делитель и конденсатор связи смонтированы вместе в отдельном блоке с Embedded Controller для цифровой регистрации данных и обработки сигнала. Хранение, анализ и обработка сигналов ЧР осуществляется в ноутбуке и может проводиться как на месте испытаний, так и в офисе.

Для проведения диагностики ЧР испытуемый объект в течение нескольких секунд заряжается до предварительно выбранного пикового значения напряжения и затем через резонансную катушку разряжается с помощью электронного переключателя. Таким образом создается синусоидальное осциллирующее затухающее переменное напряжение (DAC). Частота колебаний находится в диапазоне от 50 Гц до нескольких 100 Гц, в зависимости от емкости испытуемого объекта. Поскольку нагрузка по напряжению испытуемого объекта близка к рабочей, все измеренные ЧР могут быть достоверно оценены. Осциллирующее напряжение воздействует на испытуемый объект только в течение нескольких 100 мс и, следовательно, не оказывает отрицательного влияния и не повреждает кабель.

Напряжение возникновения ЧР (PDIV), напряжение гашения ЧР (PDEV) и коэффициент потерь можно однозначно определить по уменьшающейся амплитуде испытательного напряжения.

Критические уровни ЧР, приводящие к деструкции диэлектрика, являются важным критерием для оценки состояния изоляции. Анализ и оценка типичных параметров ЧР и их локализация позволяют выработать критерии для решения о дальнейшем обслуживании или замене кабелей.

Технические характеристики

  • Диагностика ЧР при затух. перем.напряжении (DAC)
  • Измерение уровня ЧР в соответствии с IEC 60270
  • Автоматическая настройка ширины полосы частот измерительной цепи для оптимальной регистрации сигнала
  • Автоматическая калибровка с локализацией муфт
  • Регистрация данных в реальном времени
  • Управление процессом измерений с помощью меню

Комплект поставки

  • Вв-блок, вв-источник, LTT-переключатель и резонансный дроссель с базовым блоком и 3-мя модулями
  • Вв-делитель, Контроллер, конденсатор связи
  • Ноутбук с WLAN адаптером для связи с вв-блоком
  • Блок безопасности с вв Вкл./Откл.; кнопкой аварий-ного отключения и главным выключателем
  • Сумка для принадлежностей
  • Инструкция по эксплуатации
  • Вв-соединение: гибкий металл. гофрир. шланг
  • Комплект с сетевыми и заземляющими кабелями
  • Кабели управления
  • ПО OWTS Explorer Paket, 3 Dongles, CD-ROM
  • ЧР-калибратор Пакет Implementation Package



Технические данные

Максимальное DAC

250 кВпик / 177 кВэфф



выходное напряжение

Диапазон частот DAC

20 Гц ... 350 Гц

Диапазон емкостейе

0,025 мкФ ... 8 мкФ

Ток зарядки

8 мА

вв-источн.



Диапазон измерения

1 пКл ... 100 нКл

ЧР



Измерение уровня ЧР

согласно IEC 60270

Ширина полосы частот

150 кГц ... 20 МГц

при локализации ЧР



Коэфф.потерь tan

0,1 % ... 5 %

Питание

198 ... 268 В 50 / 60 Гц

Рабочая температура

-10 °C ...+40 °C

Масса

около 950 кг

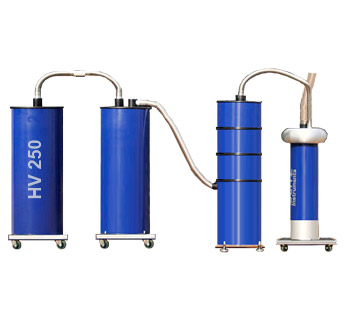

Компоненты

Блок 1

Вв-источник

Блок 2 (4 модуля)

Вв-дроссель

Блок 3

Вв-переключатель

Блок 4

Вв-делитель и ЧР-уст.связи

Unit 5

Ноутбук / Принадлежности
