Линейный пьезоэлектрический затвор + контроллер. Набор разработчика.

Производитель: NANOMOTION

ООО "Промышленная метрология"  metrology-spb.ru
сайт производителя данных пьезоэлектрических приборов

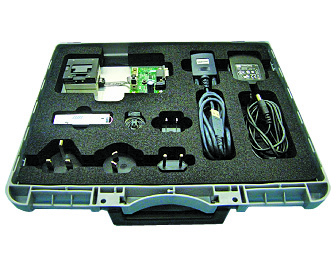

Малогабаритный пьезоэлектрический затвор с лепестком шторки, осуществляющим прямолинейное перемещение. Используется для автоматического затемнения инфракрасного видеодетектора с целью его калибровки. В наборе поставляется USB-флэш с инструкцией и программное обеспечение для работы механизма.  В комплекте поставляется контроллер, блок питания, набор всех необходимых кабелей и интерфейсная плата для подключения к компьютеру.

Обучающие наборы:

Демонстрационно-обучающие наборы по ультразвуковым пьезоэлектрическим двигателям предназначены для описания принципа работы ультразвуковых пьезоэлектрических двигателей для микроперемещений, в основе принципа действия которых лежит обратный пьезоэлектрический эффект, то есть механическая деформация кристалла при воздействии на него электрического поля, благодаря которому осуществляется возвратно-поступательное движение. Обучающие наборы демонстрируют теоретическую возможность создания прямолинейного или поворотного движения замкнутом или разомкнутом контуре управления. Пьезоэлектрические двигатели обеспечивают высокую скорость и высокую точность. С помощью демонстрационного набора описывается принцип создания завершенных платформ для обеспечения линейного или вращательного перемещения на основе ультразвуковых двигателей.

Подобные двигатели используются в различных областях, а именно: станкостроение - компенсация вибрации шпинделя; полупроводниковая промышленность - литография для позиционирования масок или пластин; медицина - дозаторы введения инъекций; оптика и астрономия – автоматическое микроперемещение линз, наклон зеркал; автомобильная промышленность - клапаны впрыска топлива, оптоэлектронное оборудование и т.д. Для управления двигателем могут использоваться различные электронные блоки, работающие в разных режимах.

Обучающие наборы предназначены для конструкторов, инженеров и разработчиков мехатронных систем.

Описание пьезодвигателя EDGE:

Пьезоэлектрические двигатели EDGE компании Nanomotion являются самыми малогабаритными серийно выпускаемыми двигателями из доступных на сегодняшний день. Серия EDGE обеспечивает неограниченное линейное или вращательное движение и может использоваться в широком спектр отраслей. Двигатель EDGE работает со специально разработанной электроникой XCD, включающей в себя усилитель/контроллер и доступной на плате или на уровне микросхемы. Двигатель EDGE может быть легко интегрирован в большинство конструкций с направляющими подшипниками и идеально подходит для крупносерийного производства.

Область применения:

Двигатель EDGE хорошо подходит для широкого спектраприменений и занимает особое место там, где большую рольиграет вес, габариты и потребляемая мощность:

  • Затворы коррекции неоднородности оптического поля

  • Затворы и компоненты управления диафрагмой

  • Компоненты смены фильтра

  • Модули автофокуса

  • Модули для БПЛА

  • Модули оптической стабилизации изображения

  • Позиционирование зеркал

Особенности двигателей Edge:

  • Особо малые габариты

  • Низкое энергопотребление

  • ASIC-усилитель и контроллер

  • Широкий динамический диапазон скоростей

  • Масса двигателя 0,55 г

  • Удержание положения при отключении питания

  • Отличные характеристики по перемещению и скорости установления положения

Производительность:

  • Максимальная допустимая скорость: 120 [мм/сек]

  • Динамическая блокирующая сила: 0,3 [Н]

  • Статическая удерживающая сила: от 0,3 до 0,31 [Н]

  • Жесткость без питания: от 0,06 до 0,09 [Н/мкм]

  •  Номинальная предварительная нагрузка на сборку: от 1,65 до 2 [Н]

  • Kf: 30,5 [мН/Вольт] с усилителем AB5; 40,6 [мН/Вольт] c усилителем AB1

  • Kv: 1,63 [Н • сек/м]

  • Смещение: от 2 до 3 [В] - зависит от усилителя

  • Достижимое разрешение: 1 мкм

  • Номинальный срок службы: 20000 часов при номинальных рабочих условиях

Электрические параметры:

• Максимальное напряжение: от 8,5 до11 В AC среднеквадратичное,синусоидальное

• Максимальный потребляемый ток:130 мА среднеквадратичный

• Максимальная потребляемаямощность: 750 мВт

• Стандартная емкость: 9,5 нФ/полюс

Условия окружающей среды:

  • Температура окружающей среды:-40 +60 °C

  • Хранение: от -40 °C до +80 °C

  • Ударные нагрузки: 350 G

  • Широкополосные вибрации: 10 G

  • Влажность: 0 - 80% без конденсата

  • Модификация EM1-V-0 для работыв вакууме

Габариты и вес:

  • Д 13,5 х Ш 7,6 х В 3,15 (мм)

  • Вес: 0,55 (г)

Производитель: NANOMOTION
