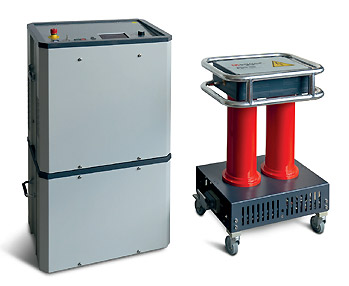

TDM 45

Новая мощная установка для испытаний и диагностики кабелей среднего напряжения

Преимущества

Испытания (постоянным током, СНЧ Sinus и СНЧ CR)

  • Высокая испытательная емкость в 5,5 мкФ при 36 кВэфф@ 0.1 Гц (10 мкФ при 18 кВэфф@ 0.1 Гц)
  • Полноценное испытание переменным напряжением согласно DINVDE, EN, IEEEс использованием до трех различных форм напряжения)
  • Испытания оболочки и локализации повреждений оболочки до 200 кВ в соотв. С IEC 60229
  • Продолжительный режим работы
  • Ручная и автоматическая настройка частоты
  • Измерение тока утечки
  • Распознавание пробоя с автоматическим отключением и разрядкой испытуемого объекта
  • Максимальная безопасность для пользователя благодаря автоматической разрядке испытуемого объекта и мониторингу заземления
  • easyGo-управление с помощью вращающейся кнопки
  • Автоматическое сохранение всех измеренных данных во внутреннем ЗУ с местом для 1 000 измерений
  • Протоколирование и обновление ПО быстро и просто через USB-порт
  • Измерение TanDelta(СНЧ Sinus)
  • Опционально: измерение встроенной приставкой TanDeltaс автоматической интерпретацией результатов измерения в соотв. С IEEE 400.2
  • Информативное контролируемое испытание диэлектрической прочности (MWT; одновременное испытание СНЧ и измерение TanDelta)
  • Диагностика ЧР (СНЧ Sinus, DACи технология 50Hz Slope)
  • Мощная база данных: упрощенный поиск, просмотр и управление измеренными и кабельными данными
  • Полностью автоматическая калибровка с опцией калибровки по длине кабеля или по скорости распространения
  •  Наглядное представление результатов измерений и точной локализации ЧР в реальном времени. Затратная по времени последующая обработка измеренных данных больше не требуется
  • Эталонное представление распределения PRPD (фазовое распределение импульсов ЧР) для распознавания типа дефекта
  • Контролируемое испытание на диэлектрическую прочность ЧР (MWT) в режимах СНЧ Sinus, СНЧ CR и DAC
  •  Выдача отчета по одному щелчку «мышки»

Описание


Серия TDM 45 – это запатентованная система удовлетворяет растущий спрос коммунальных служб к универсальному использованию испытательных и диагностических приборов. Модульная концепция позволяет пользователю индивидуально комплектовать установку в зависимости от назначения

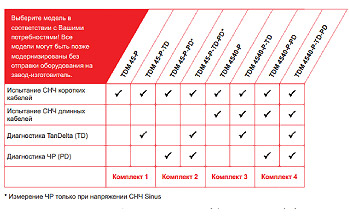

В зависимости от потребностей требуется один, два или три модуля:

  • Базовый модуль: СНЧ Sinus 45 кВ для испытаний диэлектрической прочности и измерений тангенса угла диэлектрических потерь в коротких кабелях в соответствии с действующими нормами.
  • Модуль усиления Boost: СНЧ Booster 40 кВ для нормированных испытаний диэлектрической прочности  кабелей протяженностью до 25 км при максимальном испытательном напряжении и испытательной частоте 0,1 Гц.
  • Модуль ЧР: PDS60 применяется в комплекте в базовым модулем для диагностики частичных разрядов напряжением СНЧ Sinus 0,1Гц. Альтернативно в комбинации с модулем Boost можно осуществлять диагностику ЧР затухающим переменным напряжением или с помощью технологии 50 HzSlope.
  • Рабочее ПО разработано таким образом, что каждый пользователь мог сразу же в нем разобраться:
  • Интегрированная база данных, упрощенный поиск, просмотр и управление измеренными и кабельными данными
  • Полностью улучшенная автоматическая калибровка с предоставлением соотношения сигнал/шум

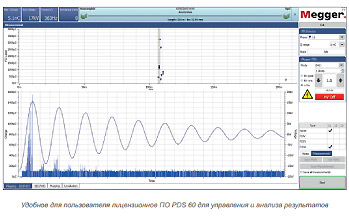

  • Карта ЧР в реальном времени: вычислительный алгоритм способствует надежной и точной локализации ЧР (карта ЧР) в процессе измерения.  Затратная по времени последующая обработка  измеренных данных отпадает, можно сразу же начинать мероприятия по техобслуживанию.
  • Протоколирование нажатием кнопки мышки: После окончания измерения пользователь может сразу же составить протокол с четко структурированным обзором важнейших результатов измерения – всего лишь одним нажатием кнопки мышки. Параллельно к этому могут быть составлены индивидуализированные протоколы и сохранены в качестве шаблонов.

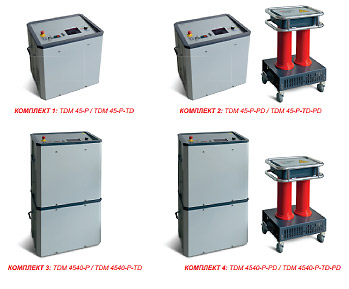

Особенности модульной комплектации

Базовый модуль: СНЧ Sinus 45 кВ

С помощью универсального базового модуля пользователь может проводить испытания на диэлектрическую прочность напряжением СНЧ согласно стандартов МЭК или IEEE, испытания постоянным напряжением  и испытания наружной  оболочки в соотв. с IEC 60229, а также локализацию повреждений наружной оболочки с помощью опционного зонда шагового напряжения ESG NT.
Помимо этого, опциональное системное расширение встроенной приставкой TanDelta дает возможность проведения испытания и анализа состояния изоляции кабеля без помощи дополнительного внешнего компьютера. Автоматическая обработка данных согласно норм IEEE 400 2 сразу после завершения измерений отображает состояние кабеля и предоставляет рекомендации.

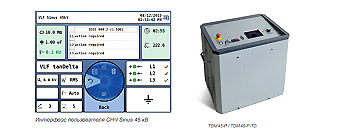

Снабженная интуитивным ПО, установка СНЧ Sinus 45 кВ располагает большим объемом встроенной памяти для более 1 000 наборов данных и автоматически сохраняет их.
Через USB-порт данные могут быть легко экспортированы для составления отчета с помощью ПО


EasyProt (входит в комплект поставки).

Продуманны принцип управления easyGO проводит пользователя по всей процедуре измерения, при этом время инструктажа сокращается до минимума, даже при сложной диагностике кабеля.
Интеллигентная система СНЧ автоматически подстраивает испытательную частоту в зависимости от длинны кабеля, благодаря чему испытания на кабелях напряжением до 25 кВ (длинной до 25 км при 0,01 Гц) также будут выполнены просто и надежно. Мониторинг заземления и автоматическая разрядка обеспечивают пользователю наивысшую степень безопасности. Встроенное распознавание пробоя автоматически отключает испытательную установку в случае опасности пробоя и обеспечивает, вместе с тем, щадящее испытание для кабеля.


Модуль Boost: СНЧ Booster 40 кВ

Если кабели являются слишком длинными для нормированных испытаний с СНЧ Sinus 0,1 Гц, это не будет проблемой: модуль усиления Boostпревратит базовый блок в мощную испытательную установку СНЧ. Кабели протяженностью до 25 км могут быть испытаны при стандартизированной частоте в 0,1 Гц. Эта запатентованная система является уникальной.

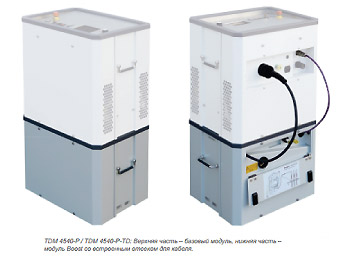

Встроенный отсек для кабеля с инсталлированными соединительными кабелями упрощает подключение к базовому блоку. Больше нет необходимости искать кабели и исключает неверное соединение. Работа, управление, индикация результатов и составление отчета осуществляются с помощью меню базового блока.
Благодаря блоку усиления становится возможным не только испытание длинных кабелей; в комбинации с детектором частичных разрядов PDS60 система может также применяться и для измерения ЧР отлично зарекомендовавшим себя методом затухающего переменного напряжения DACили технологией 50 HzSlope.


Модуль ЧР: PDS 60

Распределительные компании могут сейчас быстрее получать достоверную информацию о состоянии своих кабелей: это стало возможным благодаря новому детектору частичных разрядов PDS 60. Впервые становиться возможным во время измерений частичных разрядов одновременно локализовать  слабые места в кабеле.
Детектор ЧР может применяться или с базовым блоком – если требуется проведением измерений ЧР с напряжением СНЧ синусоидальной формы – или в рекомендованной версии с базовым модулем усиления Boost. Дополнительное использование модуля усиления позволяет провести диагностику ЧР с технологией 50 HZSlope. Как при перемене полярности в технологии 50 HzSlope, так и при затухающем переменном напряжении DAC, нагрузка на кабельную изоляцию близка к таковой при рабочей частоте сети 50 Гц. Нагрузка испытуемых объектов при частоте, приближенной к рабочей, дает возможность получить очень достоверные результаты диагностики.
Детектор частичных разрядов PDS 60  объединяет в себе многолетние испытания в полевых условиях, требования и инновации в в одном приборе. Впервые появилась возможность проведения так называемых контролируемых испытаний диэлектрической прочности (MWT), испытаний с сопутствующей диагностикой ЧР. Во время приемо-сдаточных испытаний будут отображаться и частичные разряды, которые предоставят четкую картину о состоянии кабеля. Место и тип дефекта будут сразу же отображаться на экране. Это позволит сэкономить время и минимизировать расходы. В зависимости от модели, PDS 60 может применяться для синусоидального напряжения, для напряжения 50 HzSlope,для напряжения DACили для всех трех форм напряжения. В любом случае, пользователь сможет воспользоваться преимуществами базы данных детектора ЧР, представления карты ЧР в реальном времени и функции протоколирования. Практический опыт показывает, что измерения ЧР лучше всего осуществлять на частотах, сравнимых с рабочей частотой сети. Это представляется возможным при затухающем переменном напряжении (DAC) или при использовании технологии 50 HzSlope.
