Аврора-Т

Передвижная электротехническая лаборатория высоковольтных испытаний ЭТЛВИ «АВРОРА» - Т от компании "Энергопроект".

Передвижная лаборатория диагностики высоковольтных трансформаторов предназначена для проведения комплекса работ по испытаниям и диагностике силовых трансформаторов согласно регламентирующего перечня испытаний силовых трансформаторов РД 34.45-51.300 «Объем и нормы испытаний электрооборудования» при вводе их в работу и в процессе эксплуатации:

  • измерение параметров изоляции оборудования;
  • измерение сопротивления контактов оборудования и сопротивления обмоток трансформаторов;
  • измерение потерь холостого хода силовых трансформаторов;
  • измерение сопротивлений короткого замыкания силовых трансформаторов;
  • проверка коэффициента трансформации трансформаторов;
  • проверка группы соединения обмоток трансформаторов;
  • испытание изоляции оборудования повышенным напряжением промышленной частоты;
  • испытание изоляции оборудования повышенным выпрямленным напряжением.

Программное обеспечение

Программное обеспечение (ПО), обслуживающее универсальный модуль управления регистрирует результаты измерений. Через интерфейс обмена данными в автоматическом режиме, по окончании каждого замера результаты измерений переносятся в таблицы и представляются в наглядной форме. ПО позволяет рассчитать отклонения между измеренными величинами, сравнить результаты измерений с паспортными данными и данными ранее проведенных испытаний. Рассчитанные величины отклонений, вышедшие за пределы норм установленных в настройках программного обеспечения, для удобства операторов выделяются красными рамками.

Комплектация лаборатории

Конструктивно лаборатория состоит из двух 19-дюймовых приборных стоек и системы подключения к объекту диагностики (модуль кабельных барабанов), в которых расположено измерительное и диагностическое оборудование.

Уникальным элементом стойки № 1 является специализированная рабочая станция iROBO Workstation iROBO-5000-8333 и специальное программное обеспечение, образуя универсальный модуль управления всей системой измерений лаборатории:

Технические характеристики

  • iROBO-5000-8333:
  • 19" 8U рабочая станция, 15" TFT LCD VGA, сенсорный экран 4xPCI,1xPCI-Express x16, 4xPCI-
  • Express x1/Intel Intel C2D E6750
  • 2.66ГГц/1Гб DDR2 667/2xGb LAN/160Гб SATA HDD/DVD-RW/300Вт ATX.

Система энергообеспечения

  • Отопление лаборатории осуществляется от штатного отопителя для а/м «УАЗ», входящего в состав машины.
  • Для обогрева на стоянке используется тепловентилятор 220В мощностью 1 кВт. S Освещение кабины и рабочего отсека осуществляется от бортовой сети автомобиля. Установлены
  • светильники дополнительного освещения (220В) - 2 шт. S Для подключения потребителей используется блок розеток 220В (3 шт.), расположенный на сетевой панели. S Подвод проводов к блокам розеток выполнен скрытым, что исключает механическое повреждение проводов. Безопасность
  • 5 ступеней защиты от поражения электрическим током: S F-U (контроль напряжения на корпусе) S F-Q (контроль сопротивления заземления) S концевые выключатели задних дверей
  • световая, звуковая сигнализация и рубильник видимого разрыва
  •  аварийный выключатель

Гарантийный срок 12 месяцев

Электротехнические лаборатории высоковольтных испытаний серии «АВРОРА» изготавливаются на шасси (УАЗ, КАМАЗ, УРАЛ, ГАЗ, ПАЗ), так и на шасси импортных автомобилей по требованию заказчика.

Виды испытаний и технические характеристики лаборатории

Наименование параметра

Значение

Высоковольтные испытания повышенным напряжением

Испытательное напряжение промышленной частоты, кВ

0...100

Испытательное выпрямленное напряжение, кВ (доп. опция)

70

Установившийся ток к.з., А, не менее

1,2

Минимальная емкость нагрузки, нФ

0,01

Макс. емкость нагрузки при U ном., нФ

1,9

Испытательная мощность, кВА: длительный режим повторно-кратковременный режим

4,1

7,8

Макс. потребляемая мощность, кВА

4,4

Измерение сопротивления изоляции и коэффициента абсорбции

Измерительное напряжение, В

100,1000, 2500

Диапазон измерений

100 кОм...10 ТОм

Точность измерения сопротивления изоляции:

+/- 2 % от диапазона измерения +/- 3 цифры

Таймер

0-90 мин

Измерение тангенса угла потерь изоляции обмоток и вводов

Испытательное напряжение, кВ

0-12























Испытательный ток (12кВ), мА





Макс .87(непрерывно)/
макс .167

(кратковременно)

Диапазон измерения



тангенса угла диэлектрических потерь
tan 8 емкость, рF

0-100% (макс.разрешение 0,01%) 1pF-1,1/uF (макс.разрешение в нижнем диапазоне 0,01 pF)

Проверка коэффициента трансформации

Коэффициент трансформации

0,52 - 110

Измерение омического сопротивления обмоток

Испытательное напряжение DC, В

50

Испытательный ток, А

50

Диапазон измерения сопротивления, Ом

100 мкОм - 10 Ом

Погрешность, %

+/- 0,02

Измерение потерь трансформатора (параметры холостого хода и короткого замыкания)

Диапазон измеряемого напряжения U, АС, В

0,001 - 640

Диапазон измеряемого тока, А

0,0001 - 50

Диапазон измеряемой мощности

0,32 мВт - 32 кВт

Частота, Гц

40 - 400

Сбор данных и обработка результатов измерений

Базовая операционная система

WIN98 и выше

Базовая СУБД

Excel 97

Интерфейс

RS 232

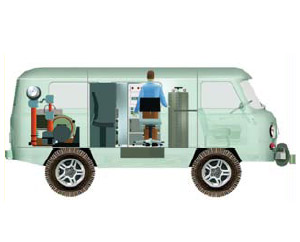

Аврора-Т на базе автомобиля УАЗ
Аврора-Т на базе автомобиля УАЗ

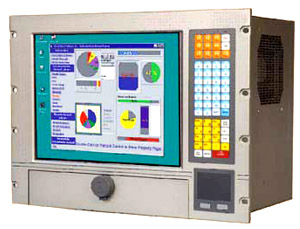

Элемент стойки специализированная рабочая станция iROBO Workstation iROBO-5000-8333
Элемент стойки специализированная рабочая станция iROBO Workstation iROBO-5000-8333
Электронный вид протокола
Электронный вид протокола
Главное меню программного обеспечения
Главное меню программного обеспечения
