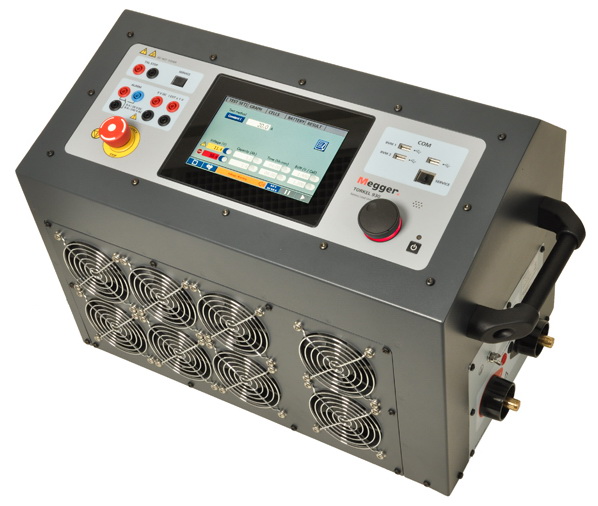

TORKEL 900

Тестер АКБ подстанционного оборудования

Проверка аккумуляторов трансформаторных подстанций и электростанций

Батареи на электростанциях и трансформаторных подстанциях должны обеспечивать оборудование, которому они служат, резервным питанием в случае аварийного отключения питания. Но, к сожалению, емкость таких батарей может существенно упасть в силу ряда причин до достижения их расчетного срока службы. Поэтому так важно проверять батареи с регулярной периодичностью, и единственный надежный способ проверки измерения емкости батареи – это проводить испытание на разряд.

TORKEL 930 используется для батарейных установок в диапазоне от 12 до 300 В – часто встречается в распределительных устройствах и подобном оборудовании. Разряд происходит при силе тока до 220 A, а если требуется более высокий ток, то два или более блока TORKEL или блоки дополнительной нагрузки, TXL, можно соединить вместе. Испытания можно проводить на постоянном токе, постоянной мощности, постоянном сопротивлении или в соответствии с заранее выбранным профилем нагрузки.

Ключевые особенности

  • Батареи можно испытывать в процессе их эксплуатации
  • Прибор можно настроить так, чтобы в параметры проверки были включены и токи нагрузки
  • Настраиваемое пользователем оповещение и точки выключения во избежание чрезмерного разряда
  • Легко наращивается для проверки более крупных батарейных блоков с использованием приборов для сверхнагрузок TXL
  • Параметры или результаты проверки отображаются на экране в реальном времени
  • Простой алгоритм сохранения результатов на USB-носитель для создания отчетов и хранения

Пример применения

Прибор предназначен для использования на высоковольтных подстанциях и в промышленном окружении. Рабочая температура от 0 до +50°C. Снижение номинальной мощности при температуре свыше +35°C. Неприхотлив в транспортировке, хранение и транспортировка прибора возможны при температурных режимах от -40 до +70°C. Максимальная мощность прибора — 15 кВт, максимальный ток — 220 A.

Испытания АКБ можно выполнять без отключения батареи от оборудования подстанций, которому она и предназначена. Благодаря зажимному амперметру постоянного тока TORKEL измеряет полный ток батареи при регулировании его на постоянном уровне.

TORKEL подключается к батарее, устанавливаются уровни оповещения для тока и напряжения. После запуска разряда ТОРКЕЛ поддерживает константу тока на нынешнем уровне. Когда напряжение падает до уровня немного выше напряжения конца разряда, TORKEL оповещает об этом. Если напряжение падает настолько медленно, что существует риск глубокого разряда батареи, то TORKEL прекращает проверку. Все данные сохраняются в TORKEL, и их можно легко перенести посредством USB-карты памяти на ПК для оценки и печати.

Элементы управления, разъёмы и выходы передней панели прибора

  1. ПРЕКРАЩЕНИЕ РАЗРЯДА ОТ TXL
    Выход используется для прекращения разряда от внешнего устройства (TXL). Гальванически изолирован.
  2. ОБСЛУЖИВАНИЕ
    < Разъем только для технического обслуживания.
  3. ОПОВЕЩЕНИЕ
    Выход снабжен релейным контактом для срабатывания внешнего устройства оповещения.
  4. ВЫХОД ПОСТОЯННОГО ТОКА
    Выход 9 В для внешнего токового зажима.
  5. IEXT≤ 1 В
    Вход используется для измерения тока по внешнему пути посредством зажимного амперметра или токового шунта.
  6. Дисплей
    Сенсорный экран, 7 дюймов
  7. BVM1, BVM2
    Разъемы для приборов BVM.
  8. USB-разъем
    Для карты памяти USB
  9. Ethernet-соединение
    Для обслуживания прибора.
  10. АВАРИЙНАЯ ОСТАНОВКА
    Нажать для прекращения. Сброс происходит при поворачивании его вправо
  11. Рукоятка управления
    Для ввода настроек и т.д. Нажмите для подтверждения настройки.
  12. Звуковой сигнал
    Для оповещений.
  13. Выключатель
