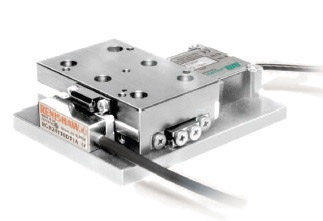

FBV050050-10004 (вакуум)

Линейная сборка (вакуум), пьезоэлектрический двигатель.  Производитель: NANOMOTION
Описание:
  • Диапазон перемещения до 50 мм
  • Двигатель: HR4
  • Скорость до 100 мм/с
  • Грузоподъемность до 2 кг
  • Разрешение датчика 0,1 мкм (не более 10 нм)
Механические характеристики конструкции:
  • Материал конструкции сборки: Алюминий
  • Двигатель: пьезоэлектрический, ультразвуковая стоячая волна
  • Линейные подшипники: прецизионный перекрестно-роликовый подшипник
  • Энкодер: линейная оптическая шкала с периодом сигнала 20 мкм и разрешением 0,1 мкм, с референсной меткой
  • Длина кабеля: 3 м
  • Среднее время наработки на отказ: 30 000 часов
  • Масса сборки (г): 610
  • Масса подвижной части сборки (г): 226
Технические характеристики:
  • Диапазон перемещения (мм): 50
  • Разрешение датчика (мкм): стандарт 0,1; (опционально 10 нм)
  • Двунаправленная повторяемость (мкм): стандарт 1,0; (опционально 0,1 мкм)
  • Максимальная скорость (мм/с): 200
  • Прямолинейность и плоскостность (мкм): +/- 2
  • Рыскание и тангаж (мкРад) +/- 25
  • Грузоподъемность (горизонтальная) (кг): 2
  • Грузоподъемность (вертикальный подъем) (кг): 0,65
  • Динамическая блокирующая сила (Н): 16
  • Жесткость двигателя (Н/м): 2,8
Параметры дегазации:
  • Коэффициент полной потери массы в вакууме, TML < 1%
  • Содержание летучих конденсирующихся веществ, CVCM < 0,1%
Модификации:
  • FBV050050-10004 сборка для высокого вакуума до 10^-7 Торр
  • FBU050050-10004 сборка для сверхвысокого вакуума до 10^-10 Торр

Статус:
Стандарный

Производитель: NANOMOTION
