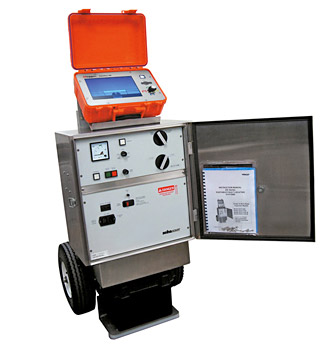

Surgeflex 15 и 25

Переносная установка для поиска повреждений силовых кабелей и кабелей управления импульсным напряжении 15 кВ или 25 кВ, возможно использовать без автомобиля.

Описание функции

Независимая от сети, переносная установка для поиска повреждений силовых кабелей и кабелей управления может использоваться без автомобиля. При работе от батарей прибор может работать до 4 часов при полной импульсной энергии, также может работать и от сети. При импульсном напряжении 15 кВ или 25 кВ установку можно использовать для локализации повреждений кабелей сред­него и низкого напряжения. При помощи метода отражения электрической дуги (ARIVT) имеется возможность для предварительной локализации высокоомных повреждений. Низкоомные повреждения кабелей можно определить без высокого напряжения при помощи рефлектометра Teleflex Т3050. Teleflex Т3050 с интегриро-ванными подсказками пользователю и обслуживанием при помощи одной кнопки автоматически показывает конец кабеля и место повреж­дения в режиме ARM . В режиме работы «Step - by - Step Easy Modes» даже неопытные пользователи могут осущест­влять все регулировки для успешной локализации повреж­дений. Режим «Expert-Mode» позволяет опытным пользова­телям свободный выбор установки параметров. В импульс­ном режиме работы до 1150 Дж система выдает импульсы достаточно высокой мощности для точного определения повреждений кабелей акустическим методом. Система водонепроницаема, а для облегчения транспортировки в полевых условиях имеет колеса. Все кабели подключения расположены на встроенном креплении для кабелей.

Особенности

  • Полная локализация повреждений с возможностями для:
  • Испытаний по постоянному току напряжением 15 кВ/25 кВ
  • Предварительной локализации
  • рефлектометрия
  • АРМ®-измерение (метод отражения электрической дуги)
  • Поиск трассы (как опция)
  • Точная локализация повреждений
  • Дистанционное измерение и измере­ние акустического поля Методы звуковой частоты (как опция)
  • Режим работы от сети и от батарей.
  • Объем поставки SFX 15 и SFX 25
  • генератор ударных волн и испытаний (напряжение и выходная энергия в зависимости от модели) Стойка с колесами для всей системы Teleflex Т3050
  • Аккумулятор / зарядное устройство
  • Инструкция по управлению
  • Комплект кабелей

Опции/принадлежности

  • Установка для локализации акустического поля Digiphone
  • Установки для локализации кабелей и Ferrolux® повреждений серии

Технические данные Teleflex

Диапазон измерения

50 м ... 7500 м

Ширина импульса

от 50 не до 10 ис

Частота развертки

100 МГц

Погрешность измерения

± 0,1% от диапазона измерения

Дисплей

10,4" VGA цветной TFT дисплей

Установка значения V/2

60 м/цс ... 150 м/цс

Виды измерений

Прямое измерение L1 Измер. методом сравнения ARM - измерение

ЗУ

60 характеристик

Интерфейсы

RS 232 - интерфейс для компьютерного программного обеспечения для банка данных

Рабочая температура

-20"С ... + 40°С

Габар. размеры (ШхВхГ)

360 x 150x280 мм

Вес

8 кг

Версии

(вкл. Teleflex Т3050, батарею и кабель)

Surgeflex 15-560:



Импульсное   и испыта­тельное напряжение

0 ... 15 кВ; 560 Дж

Вес

Около 90 кг

Surgeflex 15-1150:



Импульсное и испытатель­ное напряжение

0... 7,5 кВ; 1150 Дж 0 ... 15 кВ; 1150 Дж

Вес

Около 110 кг

Surgeflex 25-1150:



Импульсное и

испытательное

напряжение

0... 12,5 кВ; 1150 Дж 0 ... 25 кВ; 1150 Дж

Вес

Около 110 кг

Технические данные сис

темы

Последовательность имп.

3 ... 9с

Время работы от батарей

Около 4 ч (560 Дж) Около 1,5 ч (1150 Дж)

Питание

230 В; 50/60 Гц (опция:110В)

Габар. размеры(ШхВхГ)

600 х 1250 х 600 мм

Длина кабелей подключения

6 м (стандартная)
