PD LOC система

Система измерения частичных разрядов на смешанных кабельных линиях.

Преимущества

  • Точная локализация ЧР на смешанных кабельных линиях
  • Локализация повреждений в соединительных муфтах одножильных кабелей
  • Простое подключение в полевых условиях

Описание принципа действия

При помощи системы PD LOC решается вопрос точной локализации ЧР на смешанных кабельных линиях (XLPE / PILC), а также соединительных муфт при наличии в них ЧР. Как правило, точное расположение муфт не всегда известно и при помощи метода звуковой частоты эти муфты локализовать нельзя.

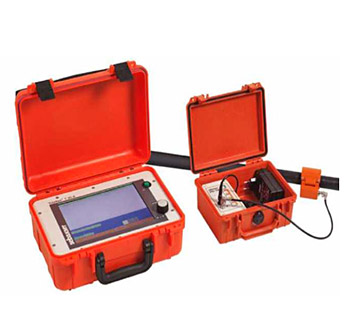

В систему входит импульсный генератор PD-TX и блок приема и оценки сигнала TDR T30-E PD. Блок приема и обработки сигнала состоит из входного усилителя для обработки сигнала и блока управления. Визуальное определение, на каком расстоянии находится генератор системы, осуществляется при помощи рефлектометра TDR T30-E PD в отдельной позиции меню посредством дополнительной функции программного обеспечения. Импульсный генератор располагает кнопками для выбора ширины импульса, индикации состояния работы, контроля сбоев и перегрузки, состояния аккумуляторов и зарядки. От импульсного генератора через стыковочное устройство на кабель подается достаточно мощный импульс. Прямой сигнал, а также отраженный от дальнего конца кабеля импульс принимаются T30-E PD и представляются в виде рефлектограммы. На основании разницы во времени прихода прямого и отраженного импульса рассчитывается расстояние до места подачи импульса и сравнивается с предварительно полученными при помощи OWTS измерениями. Таким образом может более точно определено предполагаемое место ЧР, что позволит избежать дорогостоящих затрат на земляные работы. На кабелях с очень плотным медным экраном, а также при использовании системы на кабелях с металлической оболочкой (свинцовая/алюминиевая оболочка) подача искусственно сгенерированного импульса может быть невозможной.

Пользователи, уже имеющие Teleflex T 30-E, могут дооснастить свою технику и этой версией. Такое программное расширение не влияет на обычные функции рефлектометра.

Особенности

  • Пленочная клавиатура с СИД для выбора ширины импульса
  • Индуктивное устройство связи 42 и 64 мм
  • Простое управление и обслуживание
  • Время непрерывной работы 24 ч. на одной зарядке аккумуляторов
  • Обработка, как и при предварительной локализации OWTS
  • Возможность для выбора кабеля

Объем поставки - стандартный комплект

  • Teleflex T30-E PD
  • Комплект кабелей VL T30-E
  • Зарядное устр-во от сети LG 12
  • Импульсный генератор PD-TX в жестком корпусе
  • Индуктивное устройство связи 42мм
  • BNC-кабель 75 см
  • Адаптер BNC
  • Измерительный кабель 2м

Опции

  • Индуктивное устройство связи 64мм
  • LK 12, 12 V кабель для зарядки от автомобиля!
  • Дооснащение комплекта T 30-E
  • Импульсный генератор PD-TX в жестком корпусе
  • Стыковочное устройство 42 мм
  • BNC-кабель 75 см
  • Замена прогр.обеспечения T 30-E на T 30-E PD

Технические данные

Питание

12 В внешн. /автомоб.,блок питания

Время непр. работы

около 24 ч от LI-Ionen аккумул.

Частота повтор. импульса

3,33 Гц

Ширина импульсов

50 нс, 200 нс, 500 нс, 1

Амплитуда импульса

250 В

Импульсный ток

200 A

Защита выхода

Устойчив к кор. замыканию

Класс защиты

IP 54

Рабочая температура

-10 °C ...+50 °C

Вес

2 кг

Teleflex T 30-E PD



Дополнительный режим

Регистратор переходных процессов для ЧР

Индуктивное ус­тройство связи



Внутренний диаметр

42 мм стандарт

64 мм опция

Разъем

BNC
