OWTS M 28

Система измерения частичных разрядов производства компании Seba KMT для определения, измерения и локализации мест возникновения частичных разрядов в кабельной изоляции и гарнитурах всех типов кабелей среднего напряжения.

Основные преимущества

  • Измерение частичных разрядов на частотах, близких к рабочим
  • Online обработка для комплексной диагностики ЧР
  • Портативная система, компактная конструкция и небольшой вес
  • Встроенное измерение tan б

Описание

Система измерения частичных разрядов OWTS используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и гарнитурах всех типов кабелей среднего напряжения.

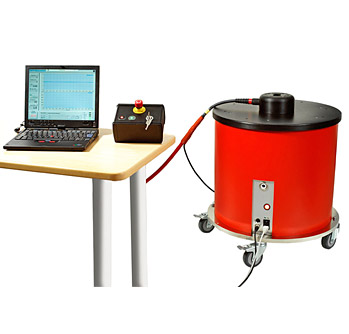

Система состоит из ноутбука, управляемого по беспроводному WLAN каналу в/в блока и блока обработки сигнала. В/в блок состоит из в/в источника и резонансной катушки с интегрированным в/в переключателем для создания переменного испытательного напряжения. Туда же встроен в/в делитель и контроллер для цифровой обработки данных и сигналов ЧР. Хранение, анализ и оценка сигналов ЧР производится в ноутбуке и может быть осуществлена непосредственно на месте проведения измерений или позже в офисе. Локализация мест повреждений ЧР производится методом рефлектометрии. Для проведения ЧР-диагностики испытуемый объект заряжается до предварительно выбранного пикового значения напряжения от источника высокого напряжения в течение нескольких секунд и затем разряжается с помощью электронного ключа через резонансную катушку. Таким образом, создается осциллирующее затухающее напряжение (DAC). Частота колебаний находится в диапазоне от 50 Гц до нескольких 100 Гц, в зависимости от емкости испытуемого объекта. Поскольку частота напряжения при диагностике близка к рабочей, все измеренные дефекты ЧР могут быть достоверно оценены. Осциллирующее напряжение воздействует на испытуемый объект только в течение нескольких 100 мс и, следовательно, не оказывает влияния на состояние объекта. Напряжение возникновения ЧР и значение tan б может быть легко определено благодаря уменьшению испытательного напряжения. Критические уровни ЧР, характеризующие состояние изоляции кабеля, являются важными критериями оценки.

Анализ и оценка типичных параметров ЧР, а также их местоположение позволяет выработать критерии для дальнейшего обслуживания или замены кабелей.

Технические характеристики

  • ЧР диагностика с помощью колебательной волны (DAC)
  • Измерение уровня ЧР в соответствии с IEC 60270
  • Автоматическая настройка ширины полосы частот измерителя для оптимального определения сигналов ЧР
  • Автоматическая калибровка с локализацией муфт
  • Ноутбук с WIN XP and WLAN для управления системой
  • Статистический метод определения ЧР, online обработка
  • Управляемая с помощью меню система задания последовательности действий при тестировании
  • Компактная конструкция, малый вес, простая подготовка к работе на объекте
  • Блок безопасности с выключателем высокого напряжения, кнопкой аварийного отключения и оборудованным ключом главным выключателем
  • Сумка с принадлежностями
  • Инструкция по эксплуатации
  • Калибратор

Комплект поставки

  • В/в источник
  • Ноутбук с WLAN адаптером для связи с в/в блоком
  • В/в измерительный провод длиной 5 м; кабель питания и заземления
  • Комплект ПО "OWTS Explorer", 2 комплекта usb-ключей с CD-ROM
  • Дополнительный конденсатор

Технические данные

Максимальное выходное

28 кВ пик / 20 кВ скв

напряжение DAC



Диапазон частот DAC

50 Гц ... 800 Гц

Диапазон емкостей испытываемого

0,05 мкф ... 4 мкф

объекта



Ток зарядки

1 пКл ... 100 нКл

Измерение уровня ЧР

1 pC ... 100 nC

PD level detection

согласно IEC 60270

Ширина полосы при локализации ЧР

150 кГц ... 45 МГц

Фактор затухания tan б

0,1 % ... 10 %

Источник питания

110 ... 240 В 50 ... 60 Гц

Диапазон рабочих температур

-10 °C ... +40 °C

Вес

около 55 кг

Габариты

Unit 1

0: 600 мм, H: 650 мм

Unit 2

Ноутбук около 2 кг
