Пояс Роговского

При проведении тестирования вращающихся машин ( генераторов и двигатели ) одним из важных показателей их работоспособности является состояние изоляции обмоток статора. Оценка величины частичных разрядов, возникающих в обмотке статора и их количество позволяют судить о дальнейших эксплуатационных характеристиках  машины и ее остаточном ресурсе.

Для измерения частичных разрядов в обмотке статора вращающейся машины применяется датчик : пояс Роговского.
Пояс Роговского выполнен в виде длинного замкнутого соленоида с произвольной и практически замкнутой формой иравномерной намоткой, один из выводов которой приведён к другому через ось соленоида. Датчик применяется для установки на выводах статора  для регистрации частичных разрядов, возникающих в его обмотках. Обычно данный тип датчиков применяется при работе с машинами, обладающими следующими соотношениями напряжения и мощности: 1 МВА при 6.6 кВ, 19 МВА при 11 кВ и 24 МВА при 13.8 кВ. Ток насыщения в которых не превышает 1000 А.

Технические характеристики

Переходное полное сопротивление

1.8 мВ/мА ±5%

-3Дб частотная характеристика

350 кГц - 35 МГц

Время спада

0.9 мкс ±5%

Типичное время нарастания отклика

14 нс

Внутренний диаметр

94 мм или 46 мм

Внешний диаметр

185 мм или 115 мм

Рекомендуемое полное сопротивление нагрузки

50 Ом

Выходной коннектор

BNC

Максимальный ток 50Гц

1000 A

Вес

1.6 кг

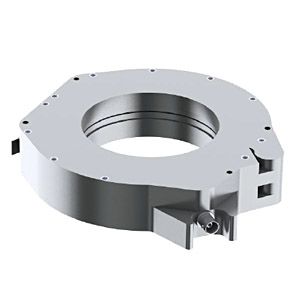

HVPD датчик пояс Роговского
HVPD датчик пояс Роговского
