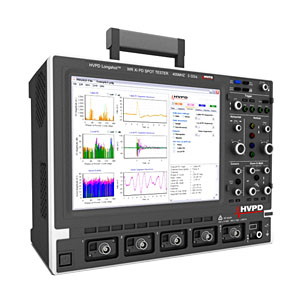

HVPD Longshot

Система HVPD Longshot предназначена для локализации дефектов в кабельных линий и мониторинга оборудования, находящегося под напряжением до 750 кВ. Система HVPD Longshot применяется для диагностики следующих объектов:

  • Кабели с изоляцией из СПЭ и БПИ и аксессуары
  • Измерительные трансформаторы тока и напряжения
  • Силовые трансформаторы и вводы
  • Высоковольтные ячейки
  • Двигатели и генераторы
  • Разрядники и конденсаторы
  • В зависимости от места возникновения частичного разряда его импульсы могут распространяться как по проводящим элементам конструкции оборудования, так и в жиле/экране кабельной линии.

Система HVPD Longshot работает с двумя типами датчиков.

Индукционный датчик (HFCT) – предназначен для диагностики кабельных линий, подключается к системе при помощи коаксиального кабеля и устанавливается вокруг жилы кабеля или вывода экрана, регистрируя импульсы частичных разрядов, возникающих в изоляции под рабочим напряжением.

Емкостной датчик (TEV) – предназначен для диагностики электротехнического оборудования, высоковольтных ячеек и концевых разделок кабельных линий. Датчик подключается к системе при помощи коаксиального кабеля и размещается на внешней металлической поверхности диагностируемого оборудования, находящегося под рабочим напряжением.

Система HVPD Longshot рассчитана на работу по четырем независимым каналам ( распределение каналов между датчиками HFCT и TEV выбирается оперативным персоналом ). Широкий функционал прибора делает его не только прекрасным инструментом для диагностики электрооборудования но и позволяет применять его в исследовательских целях. Так, возможно проведения различных комбинированных тестов, выставление критичных порогов, отображение и анализ импульсов разрядов в биполярном и двуполярном виде и многое другое.

Система HVPD Longshot записывает и анализирует все импульсы частичных разрядов, возникающие в одном периоде промышленной частоты, при этом количество записываемых периодов и частота дискретизации выставляется как автоматически так и в ручном режиме.При этом, на экране системы отображается информация о частичных разрядах, возникших в каждом периоде 50Гц, общее количество разрядов с каждого канала за количество периодов и пиковые значения разрядов по фазам ( в случае диагностики трехфазного кабеля)

Программное обеспечение PDGold, PDReader позволяет накапливать и обрабатывать информацию о импульсах частичных разрядов. Просмотр информации возможен в режиме наложения сигналов. При сравнении измеренных сигналов с базой данных системы импульсы подразделяются на частичные разряды в изоляции кабеля, локальные частичные разряды в оборудование или концевых разделках и помехи.

При диагностике кабельных линий система Longshot может быть использована для локализации места возникновения частичных разрядов. Для этого система подключается к кабельной линии и путем оценки времени распространения импульса разряда рассчитывает расстояние до места его возникновения. В случае работы с кабельными линиями большой длины или если в линии присутствует большое количеством соединений, для увеличения точности локализации, на дальнем конце кабельной линии устанавливается транспондер PPT 2000-CT. Он синхронизируется с системой Longshot и посылает в ее сторону импульсы большой амплитуды, синхронизированные с затухающими импульсами частичных разрядов.

При этом, система Longshot может быть использована не только когда оборудование и кабель находятся под рабочим напряжением, но и при подаче на них напряжения с внешнего высоковольтного источника. Это позволяет использовать систему Longshot в составе электротехнической лаборатории при проведении приемо-сдаточных испытаний, что делает испытательную лабораторию полноценной диагностической.

Технические характеристики

Частотный диапазон работы

0-400 МГц

Количество каналов

4+земля

Разъем для подключение датчиков

BNC

Сопротивление подключения

50 Ом

Запись данных

Постоянная

Период получения данных

100-500 мс

Образец памяти на канал

12,5 млн точек

Память

250 Гб

Операционная система

Windows XP

Дисплей

SVGA TFT LCD , тачскрин, 10,4',800х600 пикселей

Разъемы для подключения

Внешний монитор 15pin тип-D,SVGA



Ethernet RJ45 10/100 Base-T



Внешние устройства USB 2.0 - 5 штук



Аудио вход/выход 3,5 мм

Размеры

260х340х152 мм

Вес

7,26 кг

Материал

Алюминий и полиэстер

Температурный диапазон

+5..+40 С

Влажность

< 80%

Параметры заряда батарей

90-240 В AC 50/60 Гц

























Комплект поставки

  • Система HVPD Longshot
  • ПО PDGold, PDReader, ScopeControl, ScopeControlReader
  • Клавиатура и мышь
  • Кабель питания
  • Кабель заземления
  • Инструкция
  • Мягкая сумка

Дополнительные опции ( заказываются отдельно)

  • Датчик HFCT 100/50 ( рекомендуется для установки на вывод экрана, внутренний диаметр 45 мм, рекомендуемое минимальное кол-во 3 штуки )
  • Датчик HFCT 140/100 ( внутренний диаметр 95 мм )
  • Датчик HFCT 220/150 ( внутренний диаметр 140 мм )
  • Датчика TEV ( рекомендуется для установки на поверхности оборудования или на муфте, рекомендуемое минимальное кол-во 3 штуки )
  • Детектор поля ( рекомендуется при работе Longshot от ПЭС или подаче напряжения на кабельную линию от стороннего источника )
  • Мини генератор ( рекомендуется для измерения коэффициента укорочения кабельной линии )
  • Фильтр 50/60 Гц
  • Фильтр 100 кГц / 200 кГц
  • Фильтр 70 МГц
  • 4х канальный предохранитель
  • 4 канальный фильтр
  • Кабели  RG223 ( для подключения датчиков HFCT и TEV )
  • Разъем BNC ( для подключения датчиков HFCT и TEV )
  • Конденсатор для тестирования двигателей и генераторов (рекомендуется при подаче напряжения на кабельную линию от стороннего источника)
  • Внешний блок подключения датчиков ( рекомендуется для постоянного подключения датчиков HFCT и TEV )
  • Акустическая антенна
  • Транспондер PPT 2000-CT ( рекомендуется для локализации места возникновения разряда в кабельной линии )

HVPD Longshot
HVPD Longshot

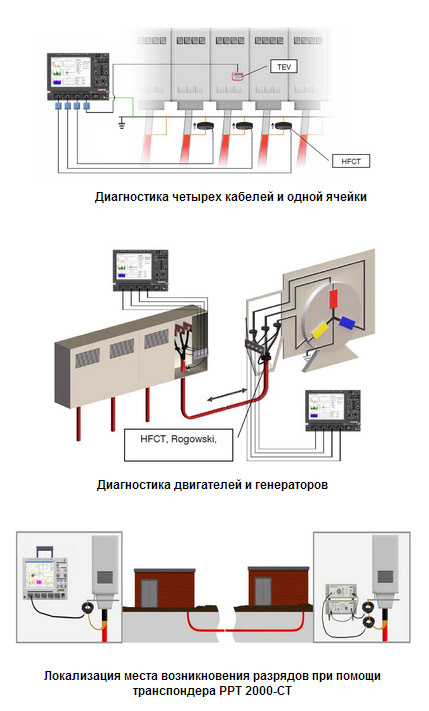

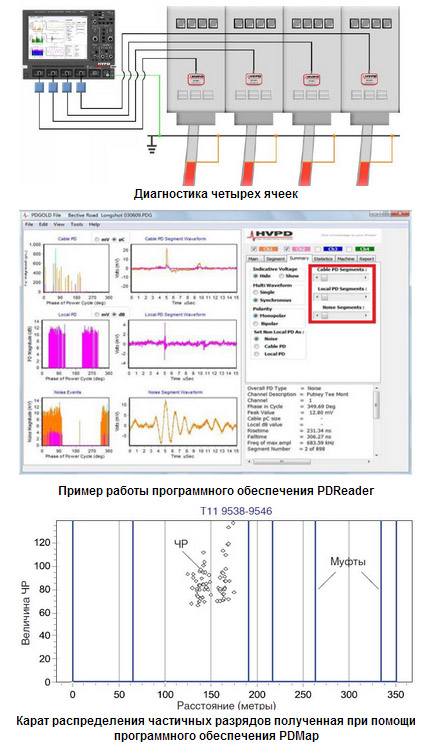

Примеры использования системы
Примеры использования системы
