Teleflex SX

Рефлектометр для локализации кабельных повреждений в сетях энергоснабжения с сенсорным экраном.

Достоинства прибора Teleflex SX

  • ARMslide- технология c 15 измерениями за один ARM-импульс
  • Функция ProRange для оптимального представления отдаленных деталей
  • Поддержка всех существующих методов предварительной локализации
  • Автоматическая индикация конца кабеля и места повреждения
  • Совместим со всеми системами поиска мест повреждений

Описание

Благодаря разработке нового прибора Teleflex SX все замечательные свойства успешного рефлектометра Teleflex VX были перенесены в более портативный и удобный формат. Управление Teleflex SX осуществляется посредством нового сенсорного экрана и функциональной поворотной кнопки. Для представления результатов используется четкий, очень светлый 10,4" дисплей.

Teleflex SX разработан специально для быстрого поиска повреждений силовых кабелей. Управление easyGO сведено до самых важных шагов и большей частью протекает в автоматическом режиме.

Новое техническое решение со значительно улучшенными параметрами, как, например, частота развёртки, ширина и амплитуда импульса обеспечивает большую дальность действия и максимальное разрешение.

Сенсорный экран позволяет более просто и быстро осуществлять управление, особенно при вводе подробной информации, например, в меню протоколирования.

Технология триггер AU Trigger всегда гарантирует наиболее подходящий момент срабатывания триггера.

Функция ARMslide с 15 изображениями при подаче одного ARM-импульса позволяет выбирать наилучшее изображение, что оказывает значительную помощь при измерениях на длинных и влажных кабелях.

Функция ProRange позволяет осуществлять подходящее усиление в зависимости от расстояния и, благодаря этому, отображает сигналы, полученные на длинных расстояниях, с такой же амплитудой, что и вблизи.

USB-интерфейс позволяет передавать данные при помощи USB-флешки в формате PDF, в виде набора данных для банка данных программного обеспечения Winkis или непосредственно на принтер.

Коммуникация с системой может осуществляться и напрямую через CAN или Ethernet, что позволяет дистанционно управлять прибором в офшорной зоне, например в ROV.

При помощи CAN-интерфейса Teleflex SX становится блоком управления системой поиска кабельных повреждений SPG 40, благодаря чему возможно простое и интуитивное управление всем процессом локализации повреждений.

Технические данные

Диапазон измерений:

20 м ... 160 км при v/2 = 80 м/мкс

Ширина импульса:

20 нс ... 10 мкс

Амплитуда импульса:

5 ... 50 В

Разрешение:

0,1 м @ v/2 80 м/мкс, 1,0 см @ v/2 < 40 м/мкс

Частота выборки:

до 400     (настоящая частота выборки)

Усиление

- 37 ... +37 дБ

Компенсация затухания

0 ... +22 дБ для ProRange (регулируемая 0 ... 100 %)

Скорость распространения импульса

V/2 10 ... 149,9 м/мкс, фут/мкс или nvp

Динамический диапазон:

> 80 дБ

Полное выходное сопротивление:

50 Ом

Компенсация:

8 Ом ... 500 Ом, регулируемая

ARM-триггер

Автоматическое согласование при помощи AU триггер

ARMslide

15 измерений за один ARM-импульс

Мертвая зона

нет

Диэлектрическая прочность

> 400 В

Индикация

10,4" цветной-TFT XGA 1024x768, Емкостный сенсорный экран, 600 сд/м2,CCFL-подсветка

Память

4 GB mSATA для программы и данных

Подключения

Ethernet, USB, BNC, CAN (LON опция)

Класс защиты

IP 65 закрытый, IP 54 открытый

Питание

аккумулятор, 110 ... 240 В, 50/60 Гц, 50 BA, 12 В внеш

Габариты (LUxBxr):

362 x 195 x 195 мм (опция 19"-выдвижной вариант, 6 HE)

Вес:

10 кг

Рабочая температура:

-10 °C ... +50 °C

Температура хранения:

-20 °C ... +60 °C

Опции

Teleflex SX поставляется как переносной, работающий от аккумулятора, прибор, а также может встраиваться в корпусе 19" в измерительные системы.

Достоинства

  • Большой солнцезащитный 10,4" цветной дисплей
  • Очень простое управление при помощи меню и сенсорного экрана
  • Поддерживает все существующие методы предварительной локализации
  • Работа от аккумулятора

Функции

  • ARMslide-метод с 15 измерениями за один ARM-импульс
  • ProRange для оптимального представления отдаленных деталей
  • Рефлектометр для двух фаз, отображение до 6 измеренных диаграмм
  • Автоматическое распознавание повреждения и конца кабеля
  • Высокое разрешение благодаря высокой частоте выборки 400 МГц
  • Внутренняя компенсация для хорошего отображения деталей в ближней зоне
  • Память 2 GB для автоматического сохранения всех измерений
  • USB-интерфейс для передачи данных и печати
  • Управление системой SPG 40
  • Автоматическое сохранение всех результатов
  • измерений »  Отчет об испытаниях в формате PDF

Teleflex SX поддерживает следующие методы:

  • Симметричная /асимметричная рефлектометрия
  • Разностное измерение/сравнение
  • Двухфазная рефлектометрия (TDR)
  • Поддержка всех методов стабилизации электрической дуги посредством триггера AU
  • ICE-метод развязки по току
  • IFL (локализация заплывающих повреждений)
  • Decay-метод блуждающей волны
  • Прожиг электрической дугой
  • Точная локализация ЧР

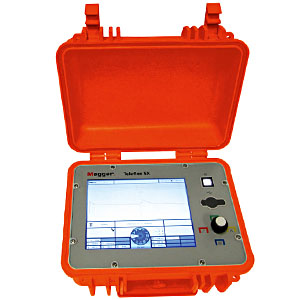

Teleflex SX
Teleflex SX

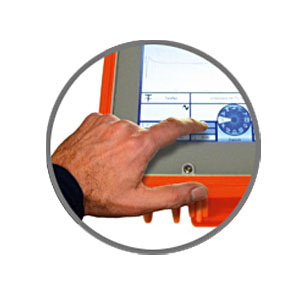

Технология сенсорного экрана
