Мини электролаборатория

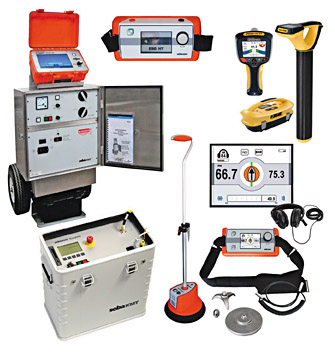

Состав комплекта

  • Мобильная, автономная система определения повреждений кабельных линий — Surgeflex 25
  • Прибор для испытания постоянным напряжением  и переменным 0,1 Гц — Easytest 20 кВ
  • Наземный приёмник акустического и электромагнитного сигнала — digiPHONE+
  • Прибор точной локализации повреждений  оболочки кабеля СПЭ — ESG NT
  • Мультичастотная трассопоисковая  система — vLoc-5000

Surgeflex 15 и 25

Мобильная, автономная система поиска кабельных повреждений

Достоинства

  • Испытание кабелей низкого и среднего напряжения
  • Простое управление
  • Чрезвычайно компактная и прочная конструкция
  • Независимость от сетевого питания

Функциональность

Мобильная, с питанием от аккумулятора, система предназначена для автономного поиска кабельных повреждений. При полной импульсной энергии заряда аккумулятора хватает для непрерывной работы в течение до 1,5 часов. Выходное напряжение 15 кВ и 25 кВ позволяет осуществлять поиск кабельных повреждений в сетях низкого и среднего напряжения. Метод отражения от электрической дуги ARM используется для предварительной локализации высокоомных повреждений. Низкоомные повреждения кабелей можно определить без высокого напряжения с помощью рефлектометра Teleflex SX.

Телефлекс Teleflex SX с интегрированными подсказками пользователю и однокнопочным управлением автоматически показывает конец кабеля и место повреждения в режиме ARM.

В режиме работы «step-by-step Easy Mode» даже неопытные пользователи получают пошаговые инструкции и могут осуществлять все настройки для успешной локализации повреждений. С другой стороны, режим «Expert-Mode» позволяет опытным пользователям свободный выбор параметров для поиска даже самых сложных повреждений.

Располагая мощностью импульсного генератора в 1150 Дж система выдает достаточно мощные импульсы точной локализации повреждений акустическим методом. Surgeflex 15 и 25 имеет корпус из нержавеющей стали и колеса, позволяющие их использование в сложных полевых условиях.

Все соединительные кабели закреплены с тыльной стороны прибора.

vLoc-5000

Поиск подземных коммуникаций – максимальная надёжность и точность влево

  • SiS (Signal Select™) и SD (Signal Direction™) для надежной идентификации трассы
  • Distortion Alert™ для оценки сигнала
  • Внутренний GPS-приёмник и накопитель данных
  • Непрерывное измерение глубины или силы тока сигнала

Приёмник и генератор используется для поиска подземных коммуникаций

Благодаря этой системе Вы получаете еще более достоверную информацию при локализации подземных трубопроводов и кабелей. SebaKMT предлагает оснащенный самым современным алгоритмом vLoc-5000, который, к тому же, имеет технически усовершенствованное и интуитивное пользовательское меню. Результаты измерений легко понятны и их можно быстро извлечь из ЗУ, благодаря чему процесс локализации становиться проще и быстрее. Прибор vLoc-5000 сохраняет результаты измерений в своем встроенном ЗУ и GPS-приёмнике. В соответствии с нормами приёмник поставляется с заряжаемым литиево-ионным аккумулятором.

Приемник и генератор

Приёмник vLoc-5000 прост в управлении на интуитивном уровне. vLoc-5000 объединяет в себе функции Signal Select™, Signal Direction™ и Distortion Alert™. Вся информация, включая координаты GPS, может сохраняться в ЗУ и затем считываться при помощи MyLocator2.

vLoc-5000 имеет компас (Guidance Compass™), сочетающий в себе приведенные ниже характеристики для поддержки положительной идентификации трассы.

Signal Select™

Поддерживает идентификацию измеряемого объекта при помощи индикации плюс-минус и распознает «фантомные» сигналы в виде обратных токов.

Distortion AlertTM

Сразу же предупреждает пользователя, когда появляются искажения электромагнитного поля вследствие наличия скрытых коммуникаций.

Эффективность и производительность

10-Вт-генератор сочетает в себе особенности работы Signal SelectTM (SiS) и Signal DirectionTM (SD) для получения наилучшей комбинации при идентификации трассы. Генератор измеряет параметры мощности в качестве абсолютных физических величин (Вольт, Ом, Ампер) для того, чтобы предоставить пользователю важную информацию о качестве локационного сигнала. Вся необходимая информация отображается на дисплее генератора простым способом. Ещё одно усовершенствование - это технология использования мощных, подзаряжаемых NiMH-аккумуляторов, благодаря которым сокращаются производственные затраты.

  • Поддержка большой полосы активных частот в диапазоне от 16 Гц до 200 кГц для локализации при прямом подключении »  Одновременно могут быть активированы 2 частоты, чтобы при необходимости выбрать наиболее подходящую частоту сигнала
  • Постоянный ток, возможность ступенчатого выбора до макс. 1 А »  Несколько индуктивных частот от 8 кГц до 200 кГц »  Автоматическая подстройка импеданса оптимизирует КПД на выходе »  Опция: A-рамка для поиска повреждений оболочки
  • Автоматическая защита генератора при подключении к токопроводящим кабелям до 250 В АС

Достоинства

  • Возможность оценки Signal Select™ и Signal DirectionTM
  • Distortion Alert™ оказывает помощь при распознавании сигналов помех
  • Maximum-Signal, Null-Signal, компас направления
  • Приёмник с возможностью Bluetooth® (беспроводная связь)
  • Светлый графический-цветной дисплей
  • Широкий выбор частот от 16 Гц до 200 кГц

Использование данных

Улучшенная беспроводная связь

Благодаря встроенной беспроводной технологии Bluetooth® приёмник на ближнем расстоянии может передавать данные на другие приборы, оснащенные функцией Bluetooth®.

Global Positioning System (GPS)

Внутренний GPS и ЗУ регистрируют результат локализации и комбинируют его всей имеющейся информацией:

  • Дата и время
  • GPS-координаты
  • Применяемая частота
  • Глубина и ток
  • Signal Select™
  • Signal Direction™
  • Distortion Alert™
  • Режим работы
  • MyLocator2

Инструмент конфигурации MyLocator2- это пакет программного обеспечения, позволяющий пользователю конфигурировать и обновлять локационные системы vLoc-5000. MyLocator2 также используется для того, чтобы передать зарегистрированные результаты измерений с локатора на П

Комплектация

Принадлежности к приёмнику

  • A-рамка-антенна
  • GPS для определения места повреждения оболочки.
  • Bluetooth совместим со многими другими GPS-приборами, включая высокоточные приборы GPS.
  • Кабель для зарядки (12 В DC)
  • Кабель длиной 4 м для зарядки аккумулятора приёмника от автомобиля.
  • Антенна для выбора кабеля
  • Применяется для функции SD и идентификации SiS.
  • Подзаряжаемый аккумулятор и зарядное устройство
  • Подзаряжаемый литиево-ионный аккумулятор и зарядное устройство
  • Принадлежности к генератору
  • VM-клещи
  • Используется для подачи сигнала в искомый кабель, если нет возможности прямого подключения к кабельной линии. Диаметр (50 мм), диаметр (100 мм), диаметр (125 мм), гибкие передающие клещи (450 мм), Signal SelectTM-передающие клещи (100 мм).
  • LPC-разделительный фильтр
  • Для передачи сигнала генератора на кабель под напряжением до 240 В АС.
  • Подзаряжаемые аккумуляторы и зарядные устройства
  • Loc-10Tx (10-Вт генератор) NiMH-аккумулятор и зарядные устройства.
  • Loc-10Tx - кабель питания от 12 В DC
  • Кабель 10 м для электропитания генератора от бортовой сети автомобиля.

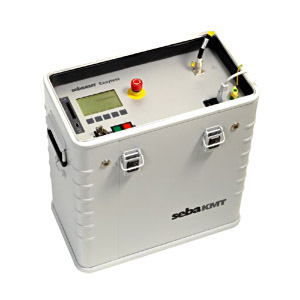

Easytest 20 кВ

Тестер включения для кабелей среднего напряжения

Достоинства

  • Полноценное испытание переменным напряжение
  • Надежное распознавание слабых мест в кабеле
  • Программируемая последовательность испытаний
  • Компактный, прочный корпус, небольшой вес
  • Испытание оболочки кабеля
  • Высокая безопасность испытаний благодаря автоматической разрядке испытуемого объекта

Описание

После прокладки или ремонта кабелей необходимо быстро и надежно испытать их.

Последующая подача напряжения без предварительного испытания представляет собой риск, к тому же в большинстве случаев многие нормы и внутренние инструкции не допускают этого.

Как известно, в случае кабелей с изоляцией из сшитого полиэтилена испытание постоянным напряжением относительно бесполезно и неэффективно, на старых кабелях из-за эффектов поляризации это может даже вызвать дополнительное старение или повреждение.

Практический опыт показывает, что испытания постоянным напряжением вскрывают только самые наглядные(грубые) проблемы. Скрытые проблемы не определяются и в будущем приведут к отказам при эксплуатации.

SebaKMT, зная об этой проблеме, разработала новый испытательный прибор, который, имея минимальные габариты и вес, предлагает преимущества испытаний переменным напряжением.

Имея выходное переменное напряжение 20 кВ и до 5 мкФ испытательную емкость, прибор Easytest располагает достаточной мощностью для испытания кабеля длиной до 15 км испытательным напряжением до 1,7 Uo.

Для кабелей с хлорвиниловой и бумажно- масляной изоляцией имеется режим испытания постоянным напряжением с измерением токов утечки.

Для расширения возможностей испытаний интегрирована функция испытания оболочки и тактовое выходное напряжение для точной локализации повреждений оболочки.

Функция протоколирования опционально) позволяет сохранение данных измерений, а также предварительное программирование параметров измерения на Chipcard.

AC испытание

0..20 кВ(эфф) 0,5 мкФ@ 0,1 Гц 1 мкФ@ 0,05 Гц 2,5 мкФ@ 0,02 Гц 5 мкФ@ 0,01 Гц Автом. согласование частоты

DC испытание

0 ... 20 кВ

Измерение тока утечки

Автоматич. переключение между двумя диапазонами: 0   1 мА 0.....50 мА

Измерение тока утечки

Оптическая сигнализация

Tаймер

0 - 60 мин., 5 мин пауза

Испытание оболочки

0 ... 5 кВ, 0 ... 10 кВ

Точная локализация повреждения оболочки

0 ... 5 кВ, 0 ... 10 кВ DC, тактовая частота 1:3

Безопасность

Контроль заземления, аварийное отключение, ключевой блокиратор

Питание

110 В или 230 В, 750 Вт

Габариты

480 x 290 x 495 мм

Вес

17 кг

Класс защиты

IP 54 при закрытой крышке

Рабочая температура

-20 °C ... +50 °C

Температура хранения

-20 °C ... +60 °C

Опции:

  • Протоколирование посредством
  • Chipcard и ПО банка данных „Winkis" или USB-флешка
  • Точная локализация
  • Приемник для точной локализации повреждений оболочки (ESG NT)
  • Защита от внешнего напряжения При присутствующем возвратоном напряжении прибор отключается и высоковольтный выход деактивируется с помощью разделительного переключателя.
  •  Оптическая и акустическая сигнализация
  • Приемник для точной локализации повреждений оболочки ESG NT
  • Тележка для перевозки

ESG NT

  • Цифровой прибор для поиска замыканий на землю
  • Преимущества
  • Очень высокая чувствительность измерений
  • Автоматическое согласование с измеряемым напряжением
  • Автоматическая фильтрация сигналов помех
  • Автоматическая коррекция нуля, регулировка не нужна
  • Индикация истории
  • Контрастный цветной дисплей
  • Описание

Метод точной локализации

Точная локализация - это точное определение кабельного повреждения. При повреждении оболочки кабеля измерительный ток уходит в землю. В месте выхода тока образуется „воронка напряжения", которая измеряется при помощи штырей заземления и прибора для поиска замыканий на землю. Точная локализация повреждения оболочки осуществляется методом шагового напряжения: при приближении к месту повреждения шаговое напряжение увеличивается и снижается за местом повреждения с обратной полярностью. Благодаря смене полярности можно четко распознать место повреждения.

Испытательный генератор создает в земле потенциал шагового напряжения, который измеряется прибором ESG NT. Другие помехи в земле, как , например, уравнивающие токи, наложение постоянных напряжений, напряжения от катодных защитных систем и прочие распознаются и компенсируются автоматически. Автоматическая балансировка нуля постоянно осуществляет калибровку индикации на нуль.

ESG NT имеет контрастный цветной дисплей. Измеренное шаговое напряжение может быть представлено в двух вариантах: в виде гистограммы (аналог традиционному стрелочному прибору) и в виде общей "индикации-истории", которая представляет реальное направление и последние 5 - 6 результатов измерений. Таким образом четко и постоянно отображаются все изменения. „Направление по отклонению стрелки" всегда указывает путь к повреждению.

Благодаря проверенному принципу SebaKMT easyGO управление прибором очень простое. Основные установки в приборе осуществляются поворотной кнопкой.

Согласование с уровнем напряжения происходит автоматически. Нет необходимости в дополнительной регулировке индикации и нуля, переключении диапазона измерений. Дополнительно ESG NT имеет автоматическое распознавание тактовых импульсов, позволяющее работать с любым соответствующим импульсным генератором.

digiPHONE

Приемник акустических волн для акустической и электромагнитной точной локализации места повреждения

Достоинства

  • Никаких посторонних шумов благодаря BNR
  • Автоматическое отключение микрофона
  • Яркий цветной дисплей
  • Простое управление благодаря автоматической установке всех измерительных величин
  • Трассировка с помощью указателей влево-вправо
  • Новый digiPHONE, новое измерение тишины! Инновации при точной локализации повреждений!
  • Комбинация различных методов для эффективного снижения побочных шумов позволяет получать превосходный акустический сигнал только с места повреждения.
  • Вы слышите только повреждение, больше ничего -Вашим ушам это понравится!
  • Технологии, используемые в digiPHONE*
  • BNR - Background Noise Reduction
  • Новая, интеллигентная технология BNR для фильтрации и подавления посторонних шумов в digiPHONE пропускает к Вашим ушам только звуки с места повреждения.
  • APM Automatic Proximity Mute
  • Вторая технология тишины в новом digiPHONE*.

При приближении к ручке сенсора звук отключается еще до прикосновения к ней - никаких щелчков и треска. После отпускания ручки происходит временная задержка для уверенности в том, что сенсор стоит спокойно и возможные механические колебания затухли, прежде чем снова включается микрофон.

Корпус

Новая концепция корпуса в сочетании со специальным креплением микрофона приводит к значительному снижению корпусных шумов в самом сенсоре и оптимальной стабильности сенсора digiPHONE .

Трассировка

Указатели влево-вправо в digiPHONE* позволяют пользователю всегда оставаться над кабелем и „Компас" показывает направление к повреждению. Расстояние до повреждения представляется в метрах и милисекундах.

  • Все преимущества с первого взгляда
  • Простое управление, автоматическая установка
  • BNR - Подавление посторонних шумов
  • APM - автоматическое отключение наушников при приближении к ручке сенсора („PLOPP" - защита)
  • Ограничение громкости до 84 dB(A) (в соответствии с требованиями по охране труда)
  • Измерение дистанции в миллисекундах или метрах
  • Трассировка с указателями влево-вправо
  • „Компас" для указания направления к повреждению
  • Эргономичная ручка для переноски сенсора
  • Высокая устойчивость сенсора до 45°

vLock 5000

Приёмник и генератор. Система для поиска подземных коммуникаций

  • Точное ориентирование по направлению подземной коммуникации благодаря компасу и стрелкам вправо/ влево
  • SiS (Signal Select™) и SD (Signal Direction™) для надежной идентификации трассы
  • Distortion Alert™ для оценки сигнала
  • Внутренний GPS-приёмник и накопитель данных
  • Непрерывное измерение глубины или силы тока сигнала

Благодаря этой системе Вы получаете еще более достоверную информацию при локализации подземных трубопроводов и кабелей. SebaKMT предлагает оснащенный самым современным алгоритмом vLoc-5000, который, к тому же, имеет технически усовершенствованное и интуитивное пользовательское меню. Результаты измерений легко понятны и их можно быстро извлечь из ЗУ, благодаря чему процесс локализации становиться проще и быстрее. Прибор vLoc-5000 сохраняет результаты измерений в своем встроенном ЗУ и GPS-приёмнике. В соответствии с нормами приёмник поставляется с заряжаемым литиево-ионным аккумулятором.

Комплект мини-электролаборатории
Комплект мини-электролаборатории
Easytest 20 кВ
Easytest 20 кВ
ESG NT
ESG NT
digiPHONE
digiPHONE
vLock
vLock

Купить Мини электролаборатория в ЭнергоПроект. Универсальный комплект мини-электролаборатории Мини электролаборатория: характеристики, отзывы покупателей, фотографии и сопутствующие товары.
