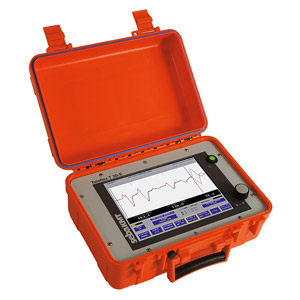

Teleflex T 30-Е

Рефлектометр для определения низкоомных повреждений и разрывов на силовых кабелях низкого и среднего напряжения.

Преимущества прибора Teleflex T 30-Е

  • функциональное, интуитивное управление через меню -автоматическое измерение
  • яркий, цветной дисплей для работы днем
  • минимальная мертвая зона
  • два канала для сравнения двух измерений

Назначение

Цифровой рефлектометр Teleflex T 30-E служит для определения низкоомных повреждений и разрывов на силовых кабелях низкого и среднего напряжения. Питание с помощью внутренней батарейки делает возможным его применение в полевых условиях. Вместе с генератором ударных волн и фильтром ARM Teleflex является установкой для предварительного определения высокоомных и заплывающих повреждений кабеля.

Teleflex T 30-E со встроенным режимом для пользователя и однокнопочным управлением easyGO автоматически указывает на конец кабеля и на место повреждения в режиме ARM. В режиме "Step by step Easy Mode" могут даже неопытные пользователи успешно определить место повреждения. Режим "Expert-Mode" позволяет опытным пользователям свободно выбирать параметры измерения. Рефлектометр Teleflex T 30-E может также использоваться для дистанционного управления установкой SPG 40 и для точной локализации частичных разрядов в комплекте с PD LOC. Для монтажа в лаборатории возможна поставка T 30-E в корпусе 19".

Характеристики

  • управление с помощью одной кнопки
  • 10,4'' VGA цветной TFT дисплей
  • Quick Steps-режим с автоматическим измерительным процессом
  • Режим „Step-by-Step Easy Mode" c Online-помощью
  • режим Expert Mode со свободным выбором параметров
  • автоматическое определение-опознание места повреждения и отсчет
  • Измерительные методы: метод рефлектометрии, ARM, ICE (токо-импульсный метод),Decay (метод связи по напряжению)
  • Два канала для прямого сравнения рефлектограмм напряжению
  • высокая разрешающая способность в ближнем диапазоне
  • высокая динамика благодаря усилению, зависимому от длины
  • индикация 3 измерительных кривых
  • функция Zoom
  • 100 ячеек для хранения измерительных кривых
  • Питание от сети и от аккумуляторных батареек NiMh
  • дистанционное управление установкой SPG 40
  • точная локализация частичных разрядов в комплекте с системой PD LOC

Стандартная поставка

  • рефлектометр Teleflex T 30-E
  • комплект кабелей
  • руководство по эксплуатации
  • Опции
  • T 30-E в корпусе 19" для монтажа в лаборатории Дополнение к системе поиска повреждений:
  • модернизация для работы с PD LOC
  • сетевой фильтр для измерения в сетях низкого напряжения под напряжением

Технические данные

Диапазон измерения

10 м ... 50 км (TDR)

20 м ... 100 км (ICE, Decay)

Ширина импульсов

35 нс до 4 мкс

Частота развертки

200 МГц

Разрешение временной оси

± 0,01 %

Дисплей

10,4''VGA цветной дисплей TFT

Установки V/2

50 м/мкс ... 150 м/мкс

Виды измерения

прямой L1 прямой L2

сравнительный L1/L2 дифференциальный L1 -L2 ARM- режим

Токо-импульсный метод (ICE) Метод связи по напряжению (Decay)

Запоминающее устройство

100 кривых

Интерфейс

разъемы RS 232 для ПК и USB для принтера, коммутационный узел для управления SPG 40

Согласование импеданса

12 П ... 150 П

Рабочая температура

-15 °C ... +50 °C

Питание

внутренняя батарея NiMh 230 В; 50/60 Гц (110 В опция),

12 В DC

Габариты (Ш х В х Г)

360 x 160 x 270 мм, или 19"

Вес

6 кг
